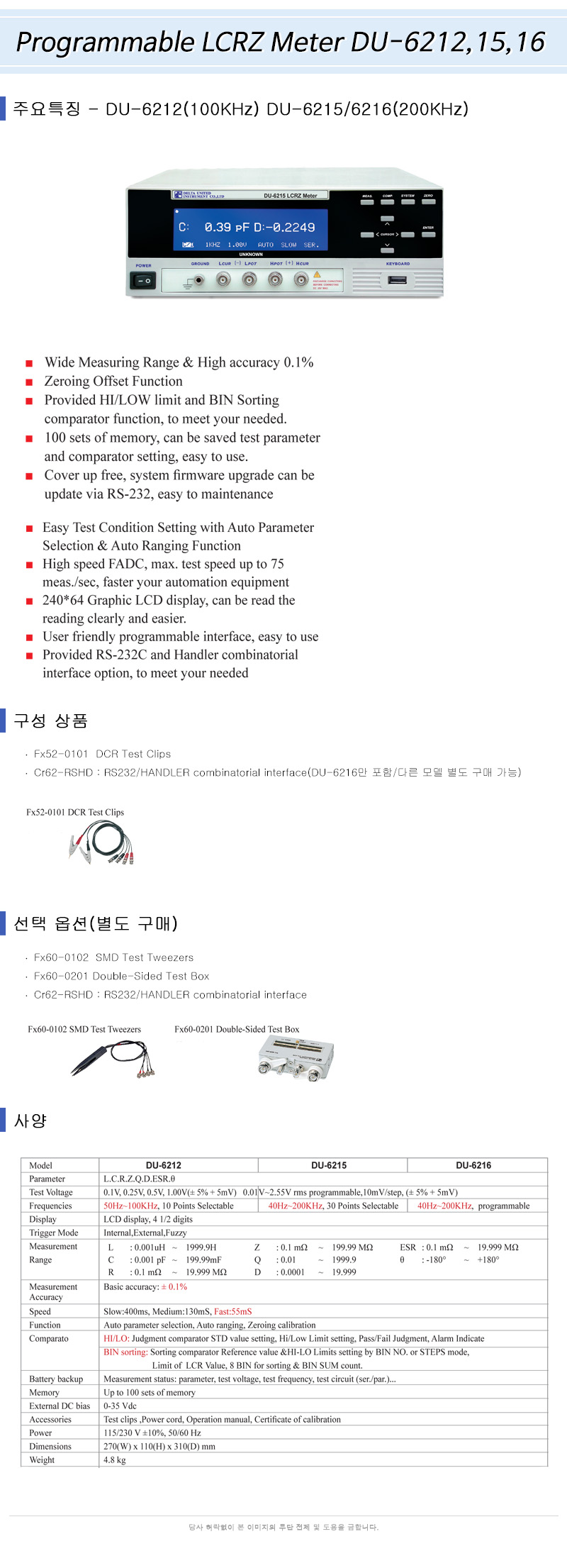

50Hz~100KHz, 10 Points 선택가능, GO/NG접점출력및 RS232인터페이스(옵션)
모델별 주요 사양
| DU-6212 |
측정 주파수 : 50 Hz ~ 100 kHz 10 포인트 선택 가능 |
|---|---|
| DU-6215 |
측정 주파수 : 40 Hz ~ 200 kHz 30 포인트 선택 가능 |
| DU-6216 |
측정 주파수 : 40 Hz ~ 200 kHz 주파수 프로그래밍 가능 |
측정 사양
| 측정 파라미터 | L, C, R, Z, Q, D, ESR, θ |
|---|---|
| 테스트 전압 |
0.1 V / 0.25 V / 0.5 V / 1.00 V (±5% + 5 mV) 0.01 V ~ 2.55 V rms 프로그래밍 가능 10 mV/step (±5% + 5 mV) |
| 디스플레이 | LCD 디스플레이, 4 1/2 digits |
| 트리거 모드 | Internal / External / Fuzzy |
| 인덕턴스 (L) | 0.001 μH ~ 1999.9 H |
| 커패시턴스 (C) | 0.001 pF ~ 199.99 mF |
| 저항 (R) | 0.1 mΩ ~ 19.999 MΩ |
| 임피던스 (Z) | 0.1 mΩ ~ 199.99 MΩ |
| 품질 계수 (Q) | 0.01 ~ 1999.9 |
| 손실 계수 (D) | 0.0001 ~ 19.999 |
| ESR | 0.1 mΩ ~ 19.999 MΩ |
| 위상각 (θ) | -180° ~ +180° |
| 기본 측정 정확도 | ±0.1% |
| 측정 속도 |
Slow : 400 ms Medium : 130 ms Fast : 55 ms |
기능 사양
| 기본 기능 |
자동 파라미터 선택 자동 레인지 영점 교정 |
|---|---|
| HI/LO 비교 판정 |
비교기 기준값 설정 상한 / 하한값 설정 Pass / Fail 판정 알람 표시 |
| BIN 분류 기능 |
BIN 번호 또는 STEPS 모드를 이용한 비교 기준값 및 HI/LO 한계값 설정 LCR 값에 따른 분류 기능 8 BIN 분류 및 BIN SUM 카운트 |
| 배터리 백업 |
측정 파라미터, 테스트 전압, 테스트 주파수, 테스트 회로(직렬/병렬) 등의 측정 상태 저장 |
| 메모리 | 최대 100세트 저장 |
| 외부 DC 바이어스 | 0 ~ 35 V DC |
일반 사양
| 부속품 |
테스트 클립 전원 코드 사용 설명서 교정 성적서 |
|---|---|
| 전원 | 115 / 230 V ±10%, 50/60 Hz |
| 크기 | 270(W) × 110(H) × 310(D) mm |
| 무게 | 4.8 kg |
-
