- ● 이온 거동과 용액 저항 측정에 대응하는 1mHz~200kHz의 광범위한 신호 소스
● LCR 측정, 스윕 측정의 연속 측정과 고속 검사를 1대로 실현
● 전지의 무부하 상태에 따른 내부 임피던스 측정이 가능
● 최속 2ms의 고속 측정으로 스윕 측정이 고속화
● 기본 정확도 ± 0.05 %, 부품 검사부터 연구 개발 측정까지
● Cole - Cole 플롯, 등가 회로 해석 등 전기화학 부품 및 재료의 임피던스 (LCR) 측정에 대응

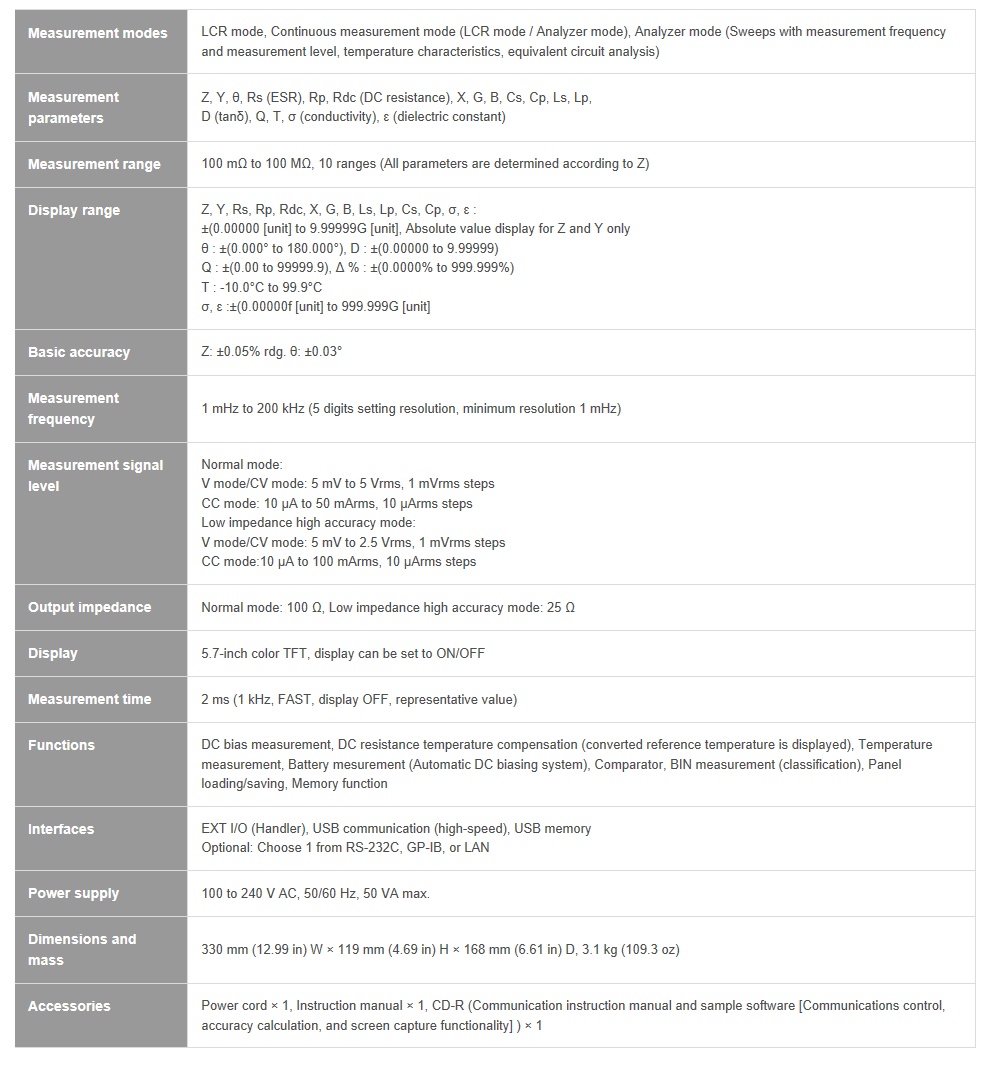

기본 사양
| 항목 | 내용 |
|---|---|
| 측정 모드 | LCR 모드, 연속 측정(LCR / 아날라이저 모드), 아날라이저 모드(주파수 또는 레벨 스윕, 온도 특성, 등가 회로 해석) |
| 측정 파라미터 | Z, Y, θ, Rs (ESR), Rp, Rdc (직류 저항), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (전도율), ε (유전율) |
| 측정 레인지 | 100 mΩ~100 MΩ 10 레인지 (모든 파라미터는 Z로 규정) |
| 표시 범위 | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : ± (0.00000 [단위] ~9.99999G [단위]) (Z, Y만 절대값 표시) θ : ± (0.000 ° ~180.000 °) D : ± (0.00000~9.99999) Q : ± (0.00~99999.9) Δ % : ± (0.0000 % ~999.999 %) T : -10.0 ° C~99.9 ° C σ, ε : ± (0.00000f [단위] ~999.999G [단위]) |
| 기본 정확도 | Z : ± 0.05 % rdg. θ : ± 0.03 ° |
| 측정 주파수 | 1 mHz~200 kHz (설정 분해능 5자리 분해능, 단 최소 분해능 1 mHz) |
| 측정 신호 레벨 | [통상 모드] V 모드, CV 모드 : 5 mV~5 Vrms (1 mVrms 단계) CC 모드 : 10 μA~50 mArms (10 μArms 단계) [저 임피던스 고정밀도 모드] V 모드, CV 모드 : 5 mV~2.5 Vrms (1 mVrms 단계) CC 모드 : 10 μA~100 mArms (10 μArms 단계) |
| 출력 임피던스 | 통상 모드 : 100 Ω, 저 임피던스 고정밀도 모드 : 25 Ω |
| 디스플레이 | 컬러 TFT 5.7 inch, 표시 ON / OFF 설정 가능 |
| 측정 시간 | 2 ms (1 kHz, FAST, 디스플레이 OFF, 대표값) |
| 기능 | DC 바이어스 측정, 직류 저항 온도 보정(기준 온도 환산 표시), 온도 측정, 배터리 측정(자동 DC 바이어스 인가 방식), 콤퍼레이터, BIN 측정(분류 기능), 패널 로드/세이브, 메모리 기능 |

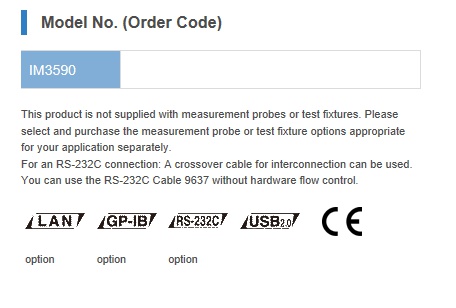

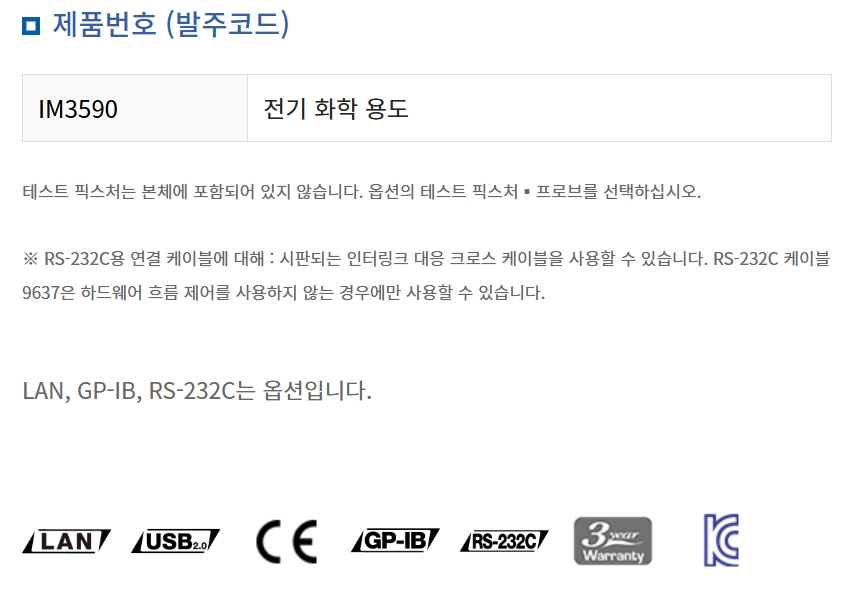

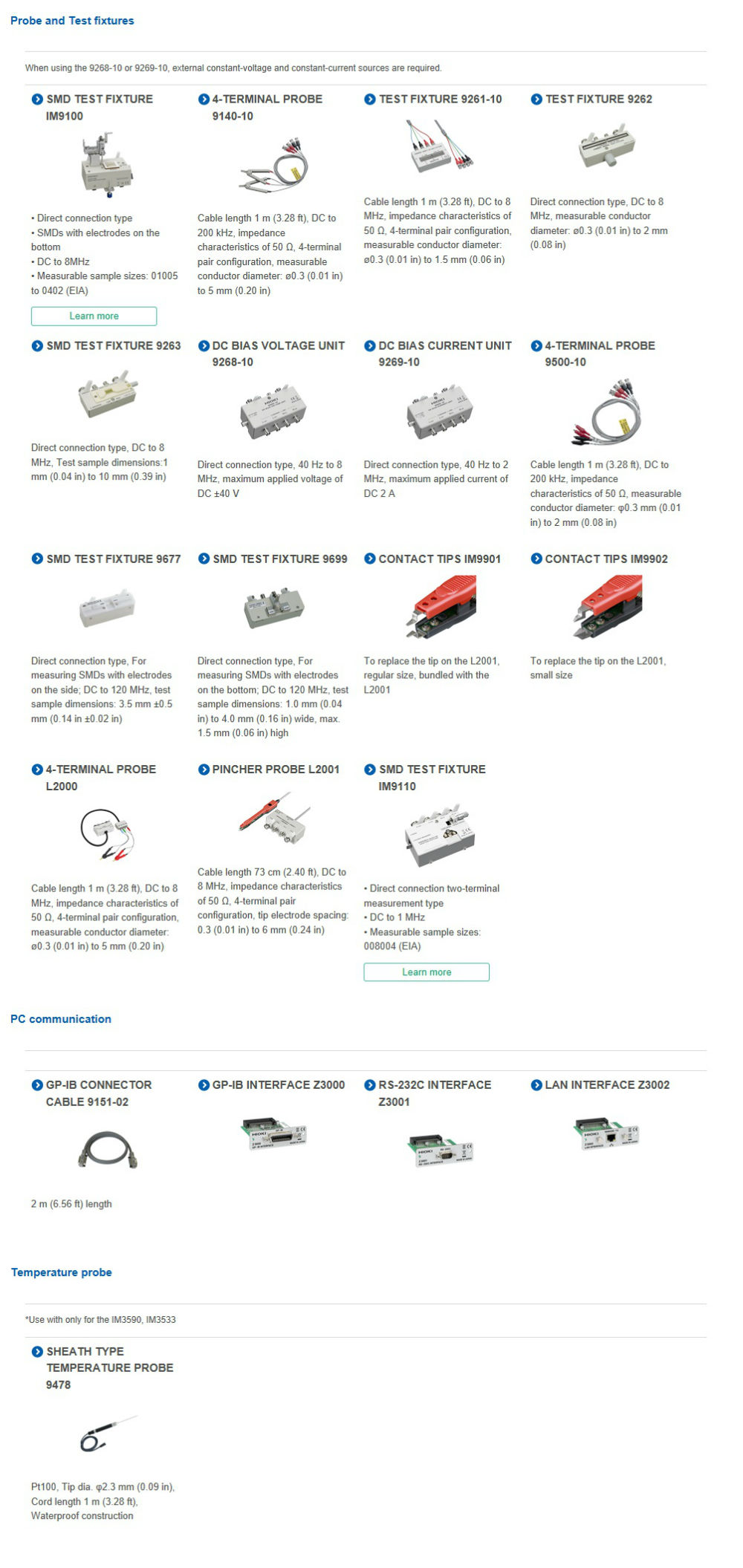

| 인터페이스 | EXT I / O (핸들러), USB 통신, USB 메모리 옵션 : RS-232C / GP-IB / LAN 중 1종류 장착 가능 |
| 전원 | AC 100 ~ 240 V, 60 Hz, 50 VA max |
| 치수 · 질량 | 330W × 119H × 168D mm, 3.1 kg |
| 부속품 | 전원 코드 × 1, 사용설명서 × 1 |
-
