● 측정 주파수 DC, 4Hz ~ 8MHz ※
※특주로 10MHz까지 대응 가능. 자세한 내용은 당사 영업소로 문의해주십시오
● 측정 시간 : 최속 1ms
● 기본 정확도 : ± 0.05 % rdg
● 1mΩ부터 정확도 보증 범위, 저 임피던스 측정도 안심
● DC 바이어스 측정의 내부 발생 가능
● 연구 개발부터 생산 라인까지 폭넓은 분야에서 활약
기본 사양
| 항목 | 내용 |
|---|---|
| 측정 모드 | LCR (단일 조건에서 측정), 연속 측정 (저장 된 조건에서 연속 측정) |
| 측정 파라미터 | Z, Y, θ, X, G, B, Q, Rdc (직류 저항), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε |
| 측정 범위 | 100 mΩ~100 MΩ 10 레인지 (모든 파라미터는 Z로 규정) |
| 표시 범위 | Z : 0.00 m~9.99999 GΩ Y : 0.000 n~9.99999 GS θ : ± (0.000 ° ~180.000 °) Q : ± (0.00~9999.99) Rdc : ± (0.00 m~9.99999 GΩ) D : ± (0.00000~9.99999) Δ % : ± (0.000 % ~999.999 %), 기타 |
| 기본 정확도 | Z : ± 0.05 % rdg. θ : ± 0.03 ° (대표값, 정확도 보증 범위 : 1 mΩ~200 MΩ) |
| 측정 주파수 | 4 Hz~8 MHz (설정 분해능 5자리 분해능, 단 최소 분해능 10 mHz) |
| 측정 신호 레벨 | [V 모드, CV 모드]의 [통상 모드] 4 Hz~1.0000 MHz : 10 mV~5 V (최대 50 mA) 1.0001 MHz~8 MHz : 10 mV~1 V (최대 10 mA) [V 모드, CV 모드]의 [저Z고정밀도 모드] 4 Hz~1.0000 MHz : 10 mV~1 V (최대 100 mA) [CC 모드에서 통상 모드] 4 Hz~1.0000 MHz : 10 μA~50 mA (최대 5 V) 1.0001 MHz~8 MHz : 10 μA~10 mA (최대 1 V) [CC 모드에서 낮은 Z 정밀 모드] 4 Hz~1.0000 MHz : 10 μA~100 mA (최대 1 V) [직류 저항 측정 : 1 V 고정] |
| DC 바이어스 | 발생 범위 : DC 전압 0~2.50 V (저Z고정밀도 모드 0 ~ 1 V) |
| 출력 임피던스 | 통상 모드 : 100 Ω, 저Z고정밀도 모드 : 10 Ω |
| 디스플레이 | 컬러 TFT 5.7 inch, 터치 패널 |
| 기능 | 콤퍼레이터, BIN 측정 (2 항목 10 분류), 트리거 기능, 오픈/쇼트 보정, 컨택트 체크, 패널 세이브/로드 기능, 메모리 기능 |
| 인터페이스 | EXT I / O (핸들러) / USB / USB 메모리 / LAN / GP-IB / RS-232C, BCD 출력 |
| 전원 | AC 100 ~ 240 V, 60 Hz, 50 VA max |
| 치수 · 질량 | 330W × 119H × 230D mm, 4.2 kg |
| 부속품 | 전원 코드 × 1, 사용설명서 × 1 |
-

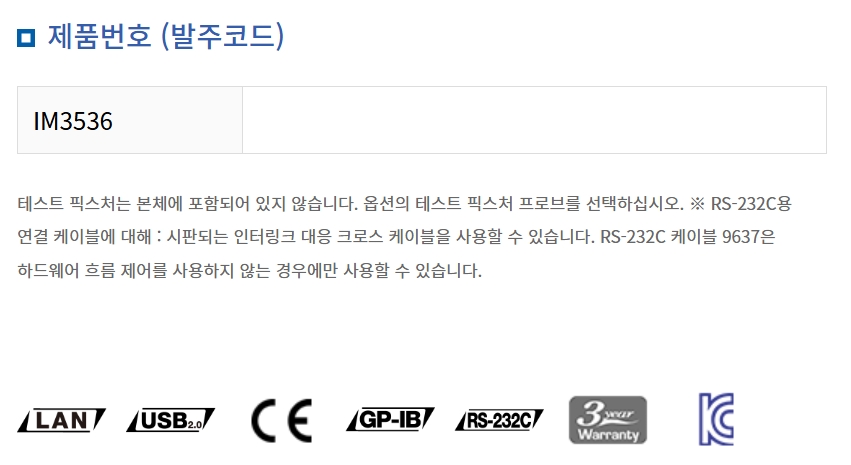

IM3536 데이터 시트
