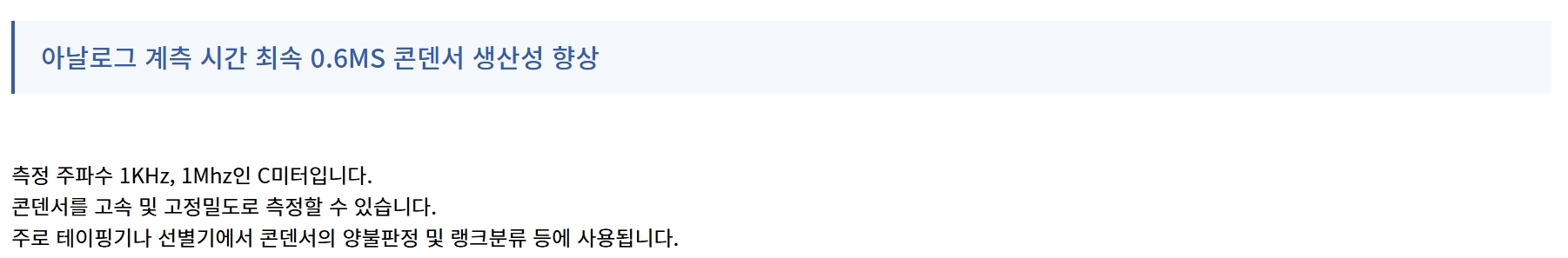

- ● 아날로그 측정 시간 0.6 ms (1 MHz)의 고속 측정
● 노이즈 내성 향상, 생산 라인에서도 높은 반복 정밀도 실현
● 1 kHz, 1 MHz 측정에서 저용량 테이핑시 안정된 측정 가능
● BIN 측정에 의한 용량 선별 가능
기본 및 측정 사양 (정확도 보증 기간 1년)
| 항목 | 내용 |
|---|---|
| 측정 파라미터 | C (용량), D (손실 계수 tanδ), Q (1 / tanδ) |
| 측정 범위 |
• C (용량) : 0.001 fF ~ 15.0000 μF • D (손실 계수) : 0.00001 ~ 1.99999 • Q : 0.0 ~ 19999.9 |
| 기본 정확도 (대표값) |
• C : ± 0.14 % rdg. • D : ± 0.0013 |
| 측정 주파수 | 1 kHz, 1 MHz |
| 측정 신호 레벨 | 500 mV, 1 V rms |
| 출력 저항 | 1 Ω (1 kHz 시 2.2 μF 레인지 이상), 20 Ω (상기 이외의 레인지) |
| 측정 시간 | 1.5 ms (1 MHz), 2.0 ms (1 kHz) |
기능 및 인터페이스 사양
| 항목 | 내용 |
|---|---|
| 디스플레이 | LED (6자리 표시, 풀 스케일 카운트는 레인지에 따름) |
| 주요 기능 | BIN 측정, 트리거 동기 출력, 측정 조건 기억, 측정값 콤퍼레이터 비교, 애버리지 기능, Low-C 리젝트 기능, 채터링 방지 기능, 전류 검출 감시 기능, 인가 전압값 감시 기능 |
| 인터페이스 | 제어용 입출력 (EXT. I/O), RS-232C 인터페이스, GP-IB 인터페이스 |
전원 및 기타 사양
| 항목 | 내용 |
|---|---|
| 전원 / 소비전력 | AC 100 / 120 / 220 / 240 V ± 10 % (선택 가능), 50/60 Hz, 40 VA max. |
| 치수 · 질량 | 260W × 100H × 298D mm, 4.8 kg |
| 부속품 | 전원 코드 × 1, 사용설명서 × 1, 전원 예비 휴즈 × 1 |
-
