- ● 최속 2 ms의 고속 측정

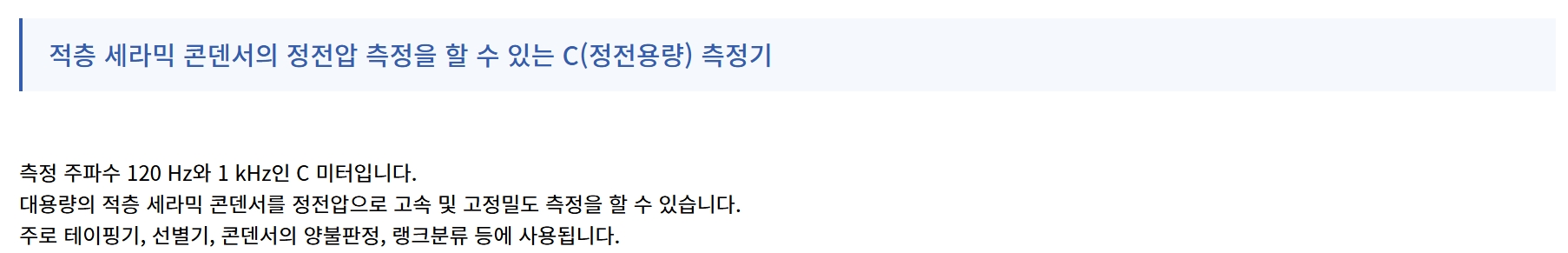

● 정전압 측정(CV)으로 전압 의존성이 있는 C 측정에 대응
● 3504-60은 4 단자 모두의 접촉 불량을 검출, 고 신뢰성 체크 가능
● 3504-60/-50은 BIN 기능으로 선별기에 대응
● 3504-40은 테이핑 머신 임베디드용으로 고속&저비용을 실현
● 전기종 측정 중 컨택트 에러를 검출, 수율 향상에 기여
기본 및 측정 사양 (정확도 보증 기간 6개월)
| 항목 | 내용 |
|---|---|
| 측정 파라미터 | C (용량), D (손실 계수 tanδ) |
| 측정 범위 |
• C (용량) : 0.9400 pF ~ 20.0000 mF • D (손실 계수) : 0.00001 ~ 1.99000 |
| 기본 정확도 (대표값) |
• C : ± 0.09 % rdg. ± 10 dgt. • D : ± 0.0016 |
| 측정 주파수 | 120 Hz, 1 kHz |
| 측정 신호 레벨 | 100 mV (3504-60 한정), 500 mV, 1 V rms |
| CV 측정 범위 |
• CV 100 mV : ~ 170 μF 레인지 (1 kHz) / ~ 1.45 mF 레인지 (120 Hz) • CV 500 mV : ~ 170 μF 레인지 (1 kHz) / ~ 1.45 mF 레인지 (120 Hz) • CV 1 V : 70 μF 레인지 (1 kHz) ~ 700 μF 레인지 (120 Hz) |
| 출력 저항 | 5 Ω (CV 측정 범위 이외의 개방 단자 전압 모드에서) |
| 측정 시간 | 2 ms (대표값, 측정 조건에 따라 다름) |
기능 및 인터페이스 사양
| 항목 | 내용 |
|---|---|
| 디스플레이 | LED (6자리 표시, 풀 스케일 카운트는 레인지에 따름) |
| 주요 기능 | 4단자 컨택트 체크 기능 (3504-60 한정), BIN 측정 (3504-40 제외), 트리거 동기 출력, 측정 조건 기억, 측정값 콤퍼레이터 비교, 애버리지 기능, Low-C 리젝트 기능, 채터링 방지 기능 |

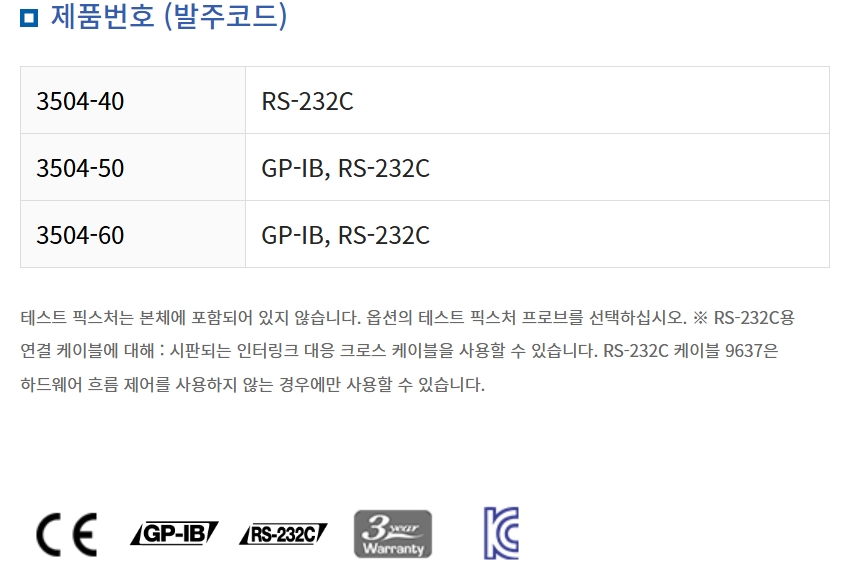

| 인터페이스 | 제어용 입출력 (EXT. I/O), RS-232C (표준 장비), GP-IB (3504-40 제외) |
전원 및 기타 사양
| 항목 | 내용 |
|---|---|
| 전원 / 소비전력 | AC 100 / 120 / 220 / 240 V ± 10 % (선택 가능), 50/60 Hz, 110 VA max. |
| 치수 · 질량 | 260W × 100H × 220D mm, 3.8 kg |
| 부속품 | 전원 코드 × 1, 접지 어댑터 (국내용) × 1, 사용설명서 × 1, 전원 예비 휴즈 × 1 |
-
