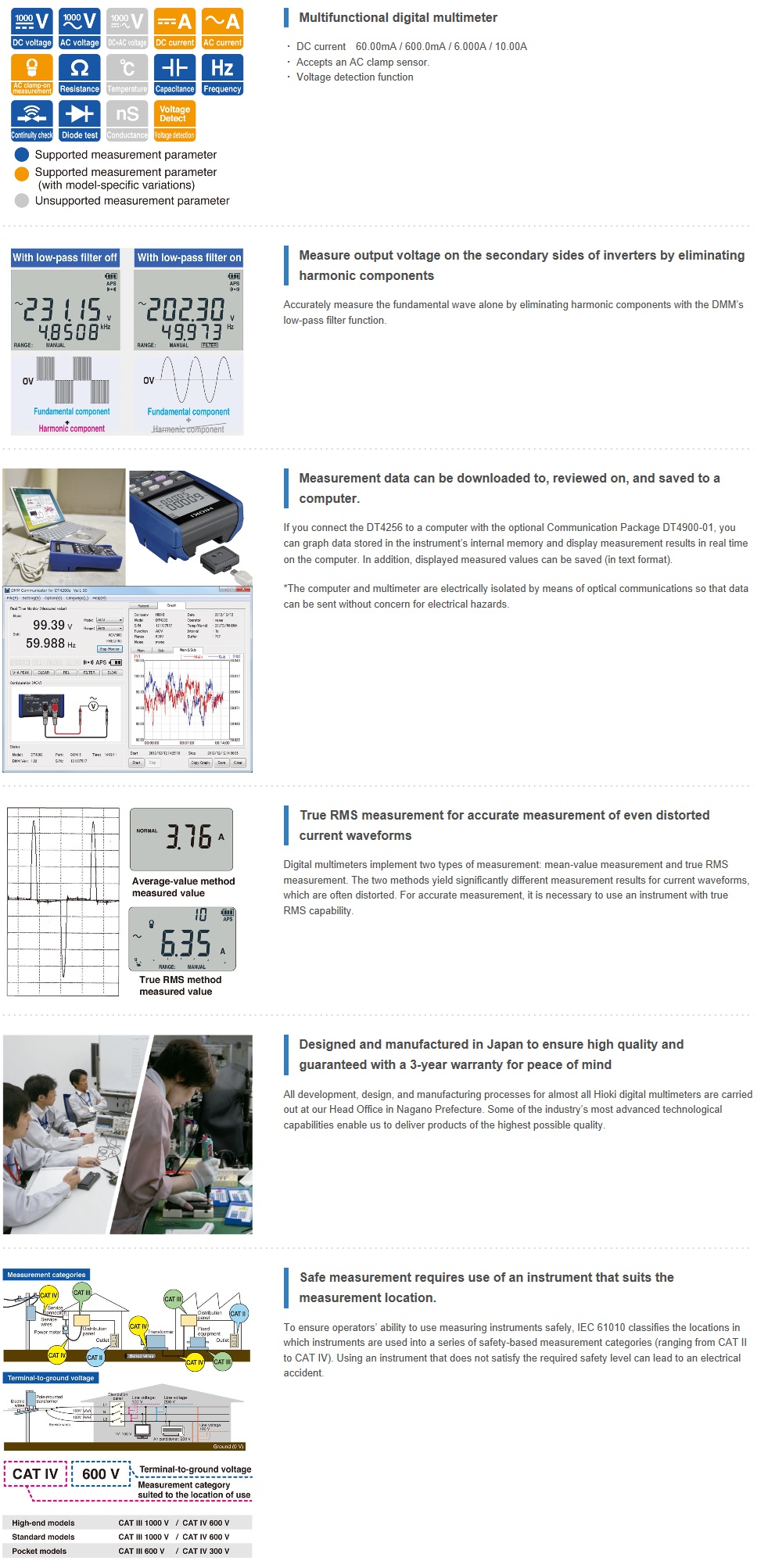

- ● DC V 기본 정확도 ± 0.3 %, AC V의 f특 40Hz~1kHz
● 직접 입력 10A 측정
● 전압과 주파수를 동시에 볼 수 있는 듀얼 디스플레이
● 저역 통과 필터로 고조파 컷 (인버터의 기본파 성분 측정)
● PC 계측에 대응하는 USB 통신 기능 (옵션 사용)
● -25 ℃ ~ 65 ℃의 넓은 사용 온도 범위 (DT4256)
CAT IV 600 V, CAT III 1000 V

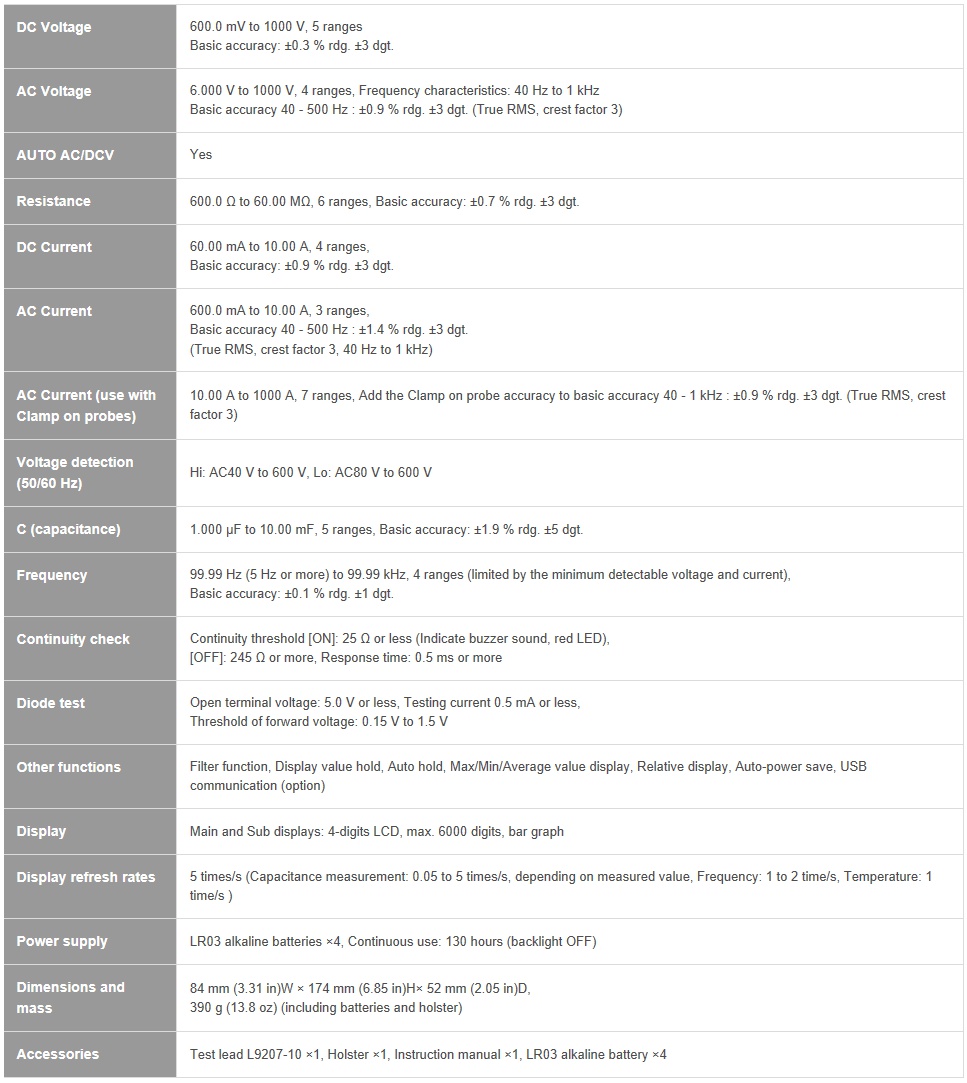

기본 사양
| 항목 | 내용 |
|---|---|
| 직류 전압 | 600.0 mV~1000 V, 5 레인지, 기본 정확도 : ± 0.3 % rdg. ± 3 dgt. |
| 교류 전압 | 6.000 V~1000 V, 4 레인지, 주파수 특성 : 40 Hz~1 kHz 기본 정확도 40 - 500 Hz : ± 0.9 % rdg. ± 3 dgt. (실효값 정류, 파고율 3 이하) |
| 교 / 직 전압 자동 판별 | ○ |
| 저항 | 600.0 Ω~60.00 MΩ, 6 레인지, 기본 정확도 : ± 0.7 % rdg. ± 3 dgt. |
| 직류 전류 | 60.00 mA~10.00 A, 4 레인지, 기본 정확도 : ± 0.9 % rdg. ± 3 dgt. |
| 교류 전류 | 600.0 mA~10.00 A, 3 레인지, 기본 정확도 40 - 500 Hz : ± 1.4 % rdg. ± 3 dgt. (실효값 정류, 파고율 3 이하, 주파수 특성 : 40 Hz~1 kHz) |
| 교류 전류 (AC 클램프 측정) | 10.00 A~1000 A, 7 레인지, 기본 정확도 40 - 1 kHz : ± 0.9 % rdg. ± 3 dgt.에 AC 클램프의 측정 정확도를 가산 (실효값 정류, 파고율 3 이하) |
| 검전 (50 / 60Hz) | Hi : AC40 V~600 V, Lo : AC80 V~600 V |
| 정전 용량 | 1.000 μF~10.00 mF, 5 레인지, 기본 정확도 : ± 1.9 % rdg. ± 5 dgt. |
| 주파수 | 99.99 Hz~99.99 kHz, 4 레인지 (최소 감도 전압 / 전류에 따른 제한 있음), 기본 정확도 : ± 0.1 % rdg. ± 1 dgt. |
| 도통 체크 | 도통 ON 임계값 : 25 Ω 이하, 도통 OFF 임계값 : 245 Ω 이상, 응답 시간 : 0.5 ms 이상 |
| 다이오드 테스트 | 개방 전압 : 5.0 V 이하, 측정 전류 : 0.5 mA, 순방향 임계값 : 0.15 V~1.5 V |
| 기타 기능 | 필터, 표시값 홀드, 오토 홀드, 최대 / 최소 / 평균값 표시, 렐러티브 (상대값) 표시, 오토 파워 세이브, USB 통신 (옵션 사용) |
| 디스플레이 | 4 자리 LCD 디스플레이, max. 6000 dgt. 막대 그래프 |
| 표시 갱신 레이트 | 5 회 / s (정전 용량 : 측정값에 따라 0.05~5 회 / s, 주파수 : 1 ~ 2 회 / s) |
| 전원 | AAA 알카라인 건전지 (LR03) × 4, 연속 사용 시간 : 130 h (백라이트 OFF시) |
| 치수 · 질량 | 84W × 174H × 52D mm, 390 g (배터리, 홀스터 포함) |

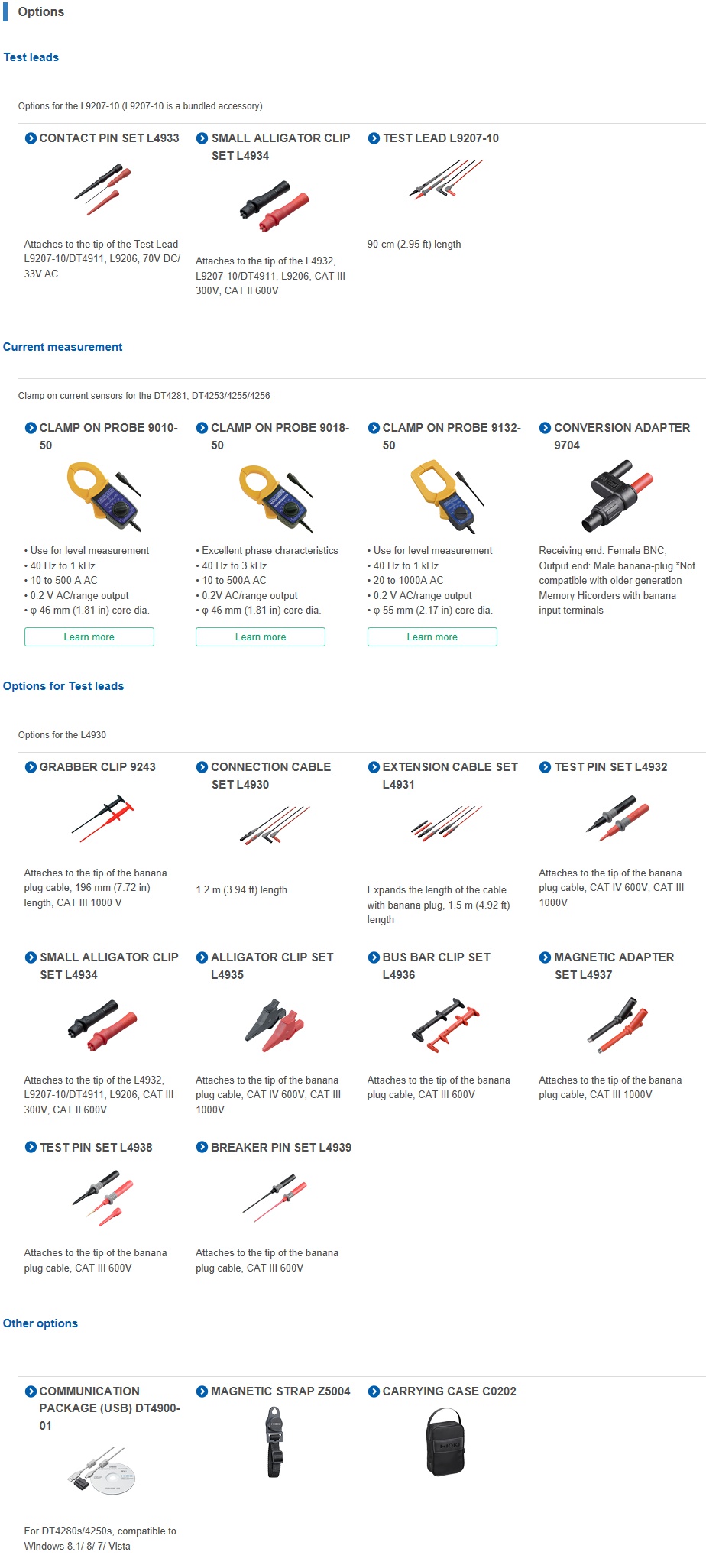

| 부속품 | 테스트 리드 L9207-10※ × 1, 홀스터 × 1, 사용설명서 × 1, AAA 알카라인 건전지 (LR03) × 4 ※2025년 3월 생산분부터 순차적으로 L9300으로 전환됩니다. |
-
DT4256 데이터 시트
