- ● 측정 데이터를 USB 메모리에 기록해 간편하게 PC에 옮길 수 있습니다. 장기간에 걸친 측정은 신뢰할 수 있는 CF 카드에 안심 기록!
● 실시간 기록 중에 매체 교체 가능
● 열전대 측정의 정확도 UP(예 : 50 ℃ 수온 측정시, 기존 제품 ± 3 ℃가 ± 1.5 ℃로)
● 아날로그 입력 10ch 절연
● 전 채널에서 10ms의 최속 샘플링 가능
● 노이즈에 강한 측정회로로 노이즈 내성 향상
● 휴대성이 탁월한 소형 경량 바디에, 와이드&고휘도 액정을 탑재

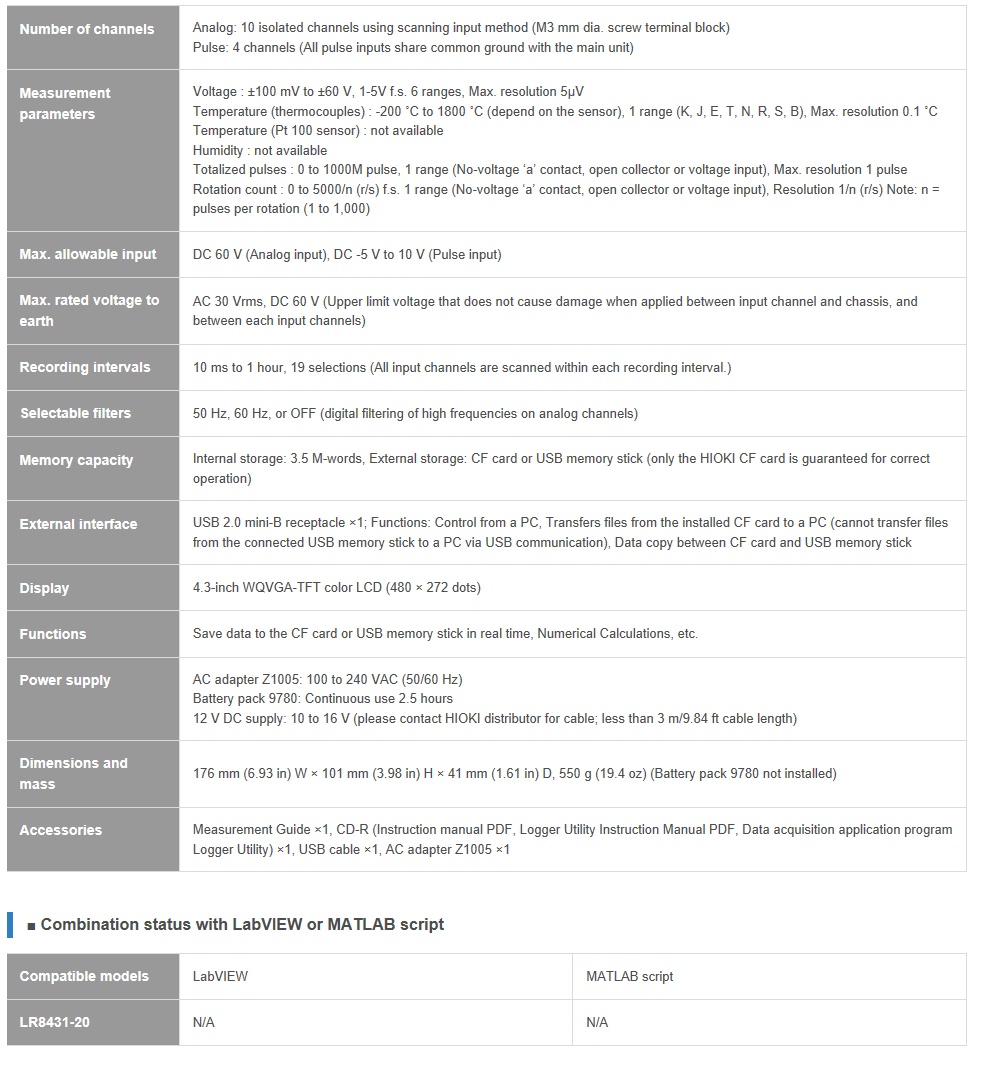

기본 사양
| 항목 | 내용 |
|---|---|
| 아날로그 입력부 |
[채널 수] 아날로그 10ch 스캐닝 절연 입력 (2 극 M3 나사 조임 단자대) [전압 측정 범위] ± 100mV~ ± 60V, 1-5V 최고 분해능 5μV [열전대 측정 범위] -200˚C ~1800˚C (사용 센서에 따라 상이) 열전대 (K, J, E, T, N, R, S, B) 최고 분해능 0.1˚C [측온 저항체] [습도] 기능 없음 [최대 입력 전압] AC 30Vrms 또는 DC 60V [CH 간 최대 전압] [대지간 최대 정격 전압] AC 30Vrms 또는 DC 60V (입력 ch-본체간, 입력 ch간에 더해져도 견딜 수 있는 한계 전압) |
| 펄스 입력부 |
[채널 수] 펄스 입력 4ch (펄스 입력은 전용 커넥터 본체와 GND 공통) [펄스 적산] 0~1000M 펄스 (무전압 a접점, 오픈 컬렉터 또는 전압 입력) 최고 분해능 1 펄스 [회전수 변동] 0 ~ 5000 / n (r / s) 분해능 1 / n (r / s) ※ n은 1회당 펄스 수, 1 ~ 1000 [최대 입력 전압] DC 0~10V [CH 간 최대 전압] [대지간 최대 정격 전압] 비절연 |
| 기록 간격 | 10ms~1 시간 19 설정 (기록 간격 내에 모든 입력 채널을 스캔) |
| 디지털 필터 | OFF / 50Hz / 60Hz (컷오프 주파수를 자동 설정) |
| 메모리 용량 | 내부 3.5M 워드, CF카드 / USB 메모리 (HIOKI 정품 CF 카드 외에 작동 보증 불가) |
| 외부 인터페이스 | USB2.0 시리즈 미니 B × 1 기능 : PC에서 제어 CF 카드의 측정 데이터를 PC로 전송 (USB 메모리 내의 데이터를 USB 통신으로 PC에 전송 불가) CF 카드 / USB 메모리 드라이브간 카피 가능 |
| 디스플레이 | 4.3인치 WQVGA-TFT 컬러 LCD (480 × 272) |
| 기능 | CF 카드 / USB 메모리 실시간 저장, 수치 연산, 기타 |
| 전원 |
[AC 어댑터] Z1005 (AC100~240V 50 / 60Hz), 30VA Max (AC 어댑터 포함), 10VA Max (본체만) [배터리 팩] 9780 / 연속 사용 시간 2.5h (25 ℃ 참고치), 3VA Max. [외부 전원] DC10~16V, 10VA Max (접속 코드는 상담 요망. 배선은 3m 이내) |
| 치수 · 질량 | 176W × 101H × 41Dmm, 550g (배터리 팩 9780 미장착시) |
| 부속품 | 측정 가이드 × 1, USB 케이블 L1003 × 1, AC 어댑터 Z1005 × 1 |
LabVIEW, MATLAB script 대응 상황
| 제품 | LabVIEW | MATLAB script |
|---|---|---|
| LR8431-20 | X | X |
-
LR8431 데이터 시트
- 확장자 :
- 파일크기 :
- 3.43MB
