● CAT III 600V 절연등급의 파워라인 480V 직접 측정
● 4ch 절연 입력 (3상 전원 라인 +1 ch 동시 기록 가능)
● 극한 환경에서도 정상작동(온도 범위 : -10 ℃ ~ 50 ℃)
● 충격과 진동에 강한 설계
● 내비게이션 기능으로 간단한 조작가능
기본 사양
| 항목 | 내용 |
|---|---|
| 채널 수 | 아날로그 4ch + 로직 표준 8ch ※ 아날로그 입력의 ch과 본체 간에는 절연, 로직 입력의 ch은 모든 본체와 GND 공통 |
| 측정 레인지 (10div 풀 스케일) | 순간값, 실효값을 ch별로 선택 가능, 10 mV ~ 100 V/div, 13 레인지 분해능 : 레인지의 1/640, 실효값 : 30 Hz ~ 10 kHz, 파고율 (crest factor) 2 |
| 최대 정격 전압 | 단자 간 : AC, DC 600V, 대지 간 : AC, DC 600V 측정 카테고리 III, AC, DC 300V 측정 카테고리 IV |
| 주파수 특성 | DC ~ 100 kHz (±3dB) |
| 시간축 (최고 속도일 때) | 100 μs ~ 100 ms/div, 10 레인지, 샘플링 주기 : 레인지의 1/100 |
| 기록 간격 (실시간) | 100 μs ~ 1 min, 19 설정 (전 ch 동시 샘플링) |
| 측정 기능 | 하이스피드 (고속 기록), 실시간 (실시간 기록) |
| 메모리 용량 | 14 비트 × 1 M 워드/ch (1 워드 = 2 바이트) |
| 외부 기억 장치 | CF 카드 슬롯 × 1 (2GB까지), USB 2.0 메모리 × 1 |
| 기록지 | [프린터 유닛 MR9000 도킹, 옵션] : 112 mm × 18 m, 롤형 감열 기록지 기록 속도 : 10 mm/s (알칼리 건전지 사용 시에는 인쇄 불가) |
| 디스플레이 | 5.7 인치 VGA-TFT 컬러 액정 (640 × 480 도트) |
| 표시 언어 설정 | 일본어, 영어, 중국어 |
| 통신 인터페이스 | USB 2.0 미니 B × 1 (CF/USB 메모리 내의 파일을 PC로 전송, PC 제어) |
| 전원 |
AC 어댑터 Z1002 : AC 100 ~ 240 V (50/60 Hz), 45 VA (AC 어댑터 포함, 실시간 저장 시), 107 VA (AC 어댑터 포함, 실시간 저장 및 프린터 사용 시) 배터리 팩 Z1000 : ※ AC 어댑터와 함께 사용할 때에는 어댑터 우선, AC 어댑터에 의한 충전 3h / 연속 사용 시간 3h (백라이트 ON 시) AA 알카라인 건전지 : (LR6) × 8 / 연속 사용 시간 40분 (백라이트 ON 시, 프린터 사용 불가) DC 전원 입력 : DC 10 ~ 28 V |
| 치수 · 질량 |
205W × 199H × 67D mm, 1.66 kg (배터리 팩 포함) 프린터 장착 시 : 303W × 199H × 67D mm, 2.16 kg (배터리 팩 포함) |
| 부속품 | 사용설명서 × 1, AC 어댑터 Z1002 × 1, 알칼리 건전지 박스 × 1, 스트랩 × 1, USB 케이블 L1003 × 1, 어플리케이션 디스크 (파형 뷰어 Wv / 통신 커맨드표) × 1 |
소프트웨어 호환성 (LabVIEW, MATLAB script)
| 제품명 | LabVIEW | MATLAB script |
|---|---|---|
| MR8870 | X | X |
-

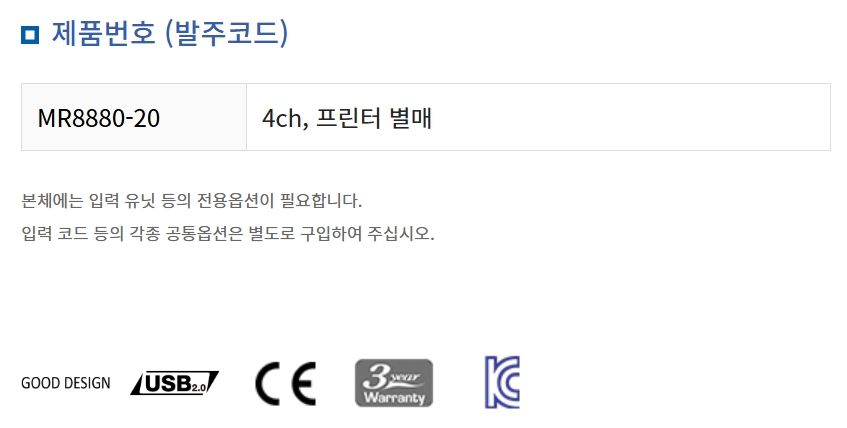

MR8880-20 데이터 시트
