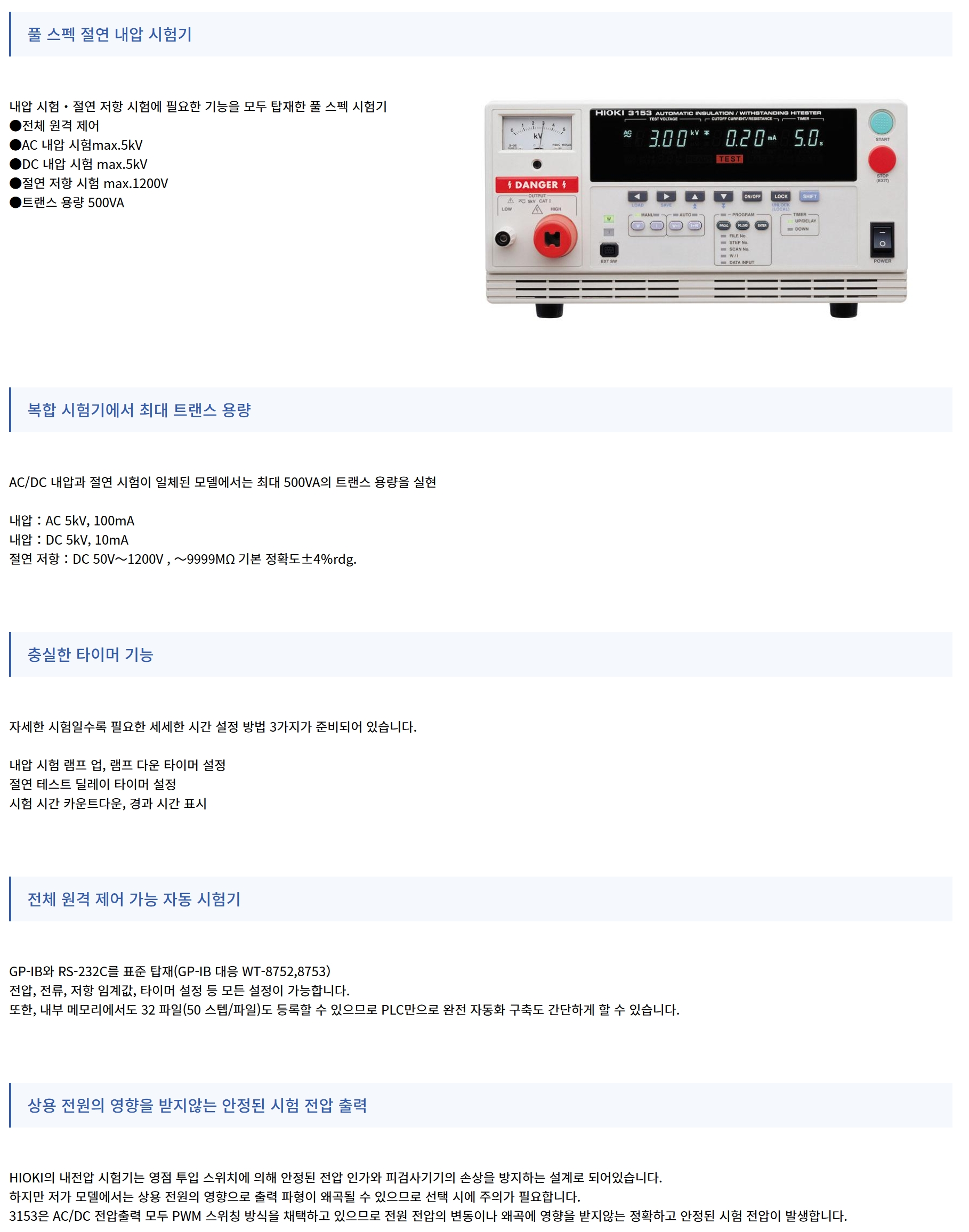

- ● 절연 DC (50~1200 V) / 내압 (AC / DC)의 프로그래머블 시험 가능
시험 종류, 시험 포인트(50 단계), 측정 설정을 32 파일까지 프로그램
● 옵션 스캐너를 통해 다점 포인트 자동 시험이 가능
● PWM 방식으로 전원전압에 의존되지 않는 정확한 시험 전압 발생
● 내압 시험의 인가전압을 임의 시간으로 상승/하강 가능한 램프 타이머 기능
내압 시험 (정확도 보증 기간 1년)
| 항목 | 내용 |
|---|---|
| 출력 전압 (AC / DC) |
• AC : 0.2 kV ~ 5.00 kV, 500 VA (30분 정격) • DC : 0.2 kV ~ 5.00 kV, 50 VA (연속) |
| 전압 설정 방식 | 디지털 설정 (설정 분해능 : 0.01 kV) |
| AC 파형 / 주파수 | 정현파 (무부하에서 왜곡률 5 % 이하), 50/60 Hz 전환 가능 |
| 전류 측정 범위 | 0.01 mA ~ 100.0 mA / 평균값 정류 실효값 표시 (디지털) |
| 측정 레인지 | 10 mA (분해능 : 0.01 mA) / 100 mA (분해능 : 0.1 mA) |
| 전압계 정확도 | 디지털 : 정확도 ± 1.5 % fs (JIS 1.5 급 상당, fs = 5.00 kV) (평균값 정류 실효값 표시) |
| 판정 방식 | 윈도우 · 콤퍼레이터 방식 (디지털 설정) |
절연 저항 시험
| 항목 | 내용 |
|---|---|
| 정격 전압 | DC 50 V ~ 1200 V (1 V 단계에서 임의 설정 가능) |
| 정격 측정 전류 | 1 mA, 단락 전류 : 200 mA 이하 |
| 측정 범위 · 정확도 | 0.10 MΩ ~ 9999 MΩ, 4 레인지, ± 4 % rdg. (대표값 0.5 MΩ ~ 1000 MΩ에서) |
| 판정 방식 | 윈도우 · 콤퍼레이터 방식 (디지털 설정) |
타이머 및 기타 사양
| 항목 | 내용 |
|---|---|
| 타이머 설정 | 0.3 s ~ 999 s ※ 실제 시험 시간은 부하로 인해 타이머 설정 시간과 달라질 수 있습니다. |
| 램프 / 딜레이 | 시험 전압 램프 업/다운, 절연 저항 시험 딜레이 : 0.1 s ~ 99.9 s |
| 프로그램 / 메모리 기능 | 50 스텝의 시험 설정을 32개 파일까지 프로그램 가능, 내압·절연 시험 내용 10가지 메모리, 홀드, 부저 |
| 모니터 기능 | 출력 전압 · 검출 전류 · 측정 저항, 모니터 주기 : 2회/s 이상 |
| 전원 / 소비전력 | AC 100 V ~ 120 V / 200 V ~ 240 V (50/60 Hz), 1000 VA max. |
| 치수 · 질량 | 320W × 155H × 480D mm, 18 kg |
| 부속품 | 고압 테스트 리드 9615 (고압측·리턴측 각 ×1), 전원 코드 ×1, 사용설명서 ×1, 예비 휴즈 ×1 |
-
