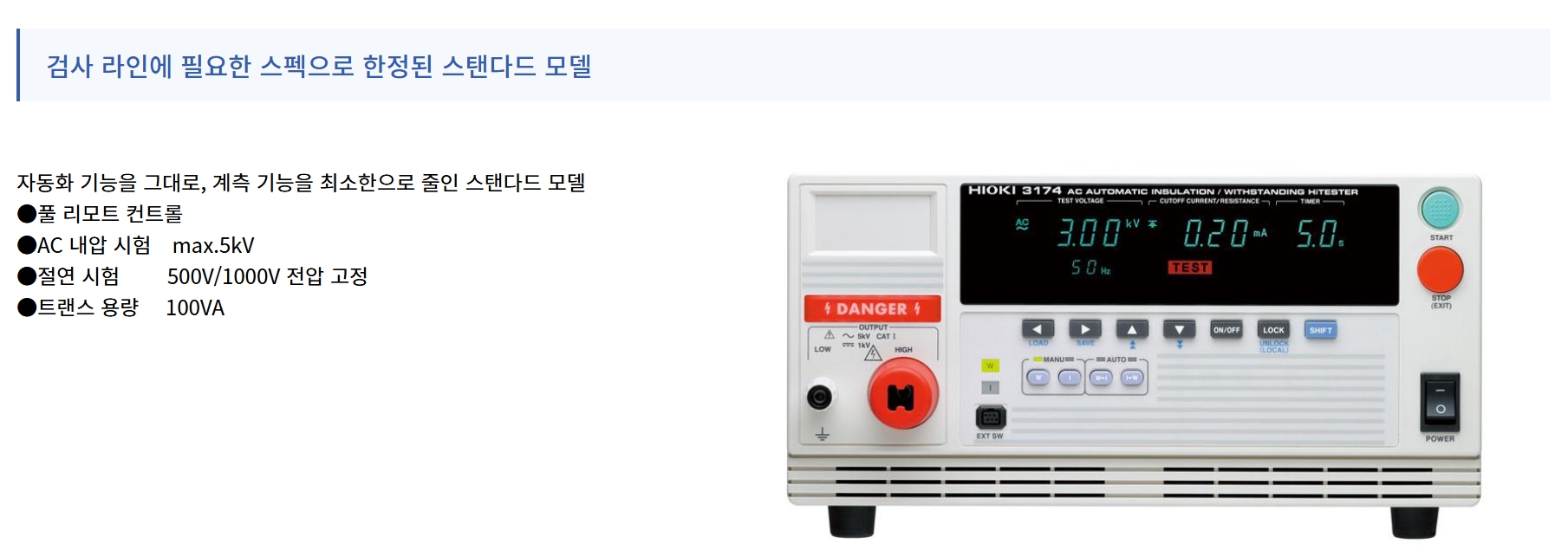

- ● 절연 (500/1000 V) / 내압 (트랜스 용량 100 VA) 연속 시험
자동 시험 모드로 절연 내압, 내압 절연 모두 연속 시험 가능
● 안전 시험 프로그램 9267과 조합하여 풀 리모트 대응
● 내압 모드, 절연 모드 각각 최대 8 가지의 시험 조건 저장
● PWM 방식으로 전원전압에 의존되지 않는 정확한 시험 전압 발생
내압 시험 (정확도 보증 기간 1년)
| 항목 | 내용 |
|---|---|
| 출력 전압 | AC 0.2 kV ~ 5.00 kV |
| 전압 설정 방식 | 디지털 설정, 설정 분해능 : 0.01 kV |
| AC 파형 / 주파수 | 정현파 (무부하에서 왜곡률 5 % 이하), 50/60 Hz 전환 가능 |
| 전류 측정 범위 | 0.01 mA ~ 20.0 mA, True RMS 표시 (디지털) |
| 측정 레인지 | 10 mA (분해능 : 0.01 mA) / 20 mA (분해능 : 0.1 mA) |
| 전압계 정확도 | ± 1.5 % rdg. (1000 V 이상), ± 15 V (1000 V 이하) (True RMS 표시) |
| 판정 방식 | 윈도우 · 콤퍼레이터 방식 (디지털 설정) |
절연 저항 시험
| 항목 | 내용 |
|---|---|
| 정격 전압 | DC 500 V, DC 1000 V |
| 무부하 전압 | 정격 전압의 1 ~ 1.2 배 |
| 정격 측정 전류 | 1 ~ 1.2 mA (단락 전류 : 500 V 사용 시 4 ~ 5 mA / 1000 V 사용 시 2 ~ 3 mA) |
| 측정 범위 · 정확도 |
• 0.5 MΩ ~ 999 MΩ (500 V) / 1 MΩ ~ 999 MΩ (1000 V) : ± 4 % rdg. • 1000 MΩ ~ 2000 MΩ : ± 8 % rdg. |
| 판정 방식 | 윈도우 · 콤퍼레이터 방식 (디지털 설정) |
타이머 및 기타 사양
| 항목 | 내용 |
|---|---|
| 타이머 설정 | 0.3 s ~ 999 s ※ 실제 시험 시간은 부하로 인해 타이머 설정 시간과 달라질 수 있습니다. |
| 램프 / 딜레이 | 시험 전압 램프 업/다운, 절연 저항 시험 딜레이 : 0.1 s ~ 99.9 s |
| 기능 | 내압·절연 저항 시험 내용 각 8가지 메모리, 홀드, 부저, 콘택트 체크 기능 (내압, 절연 저항) |
| 모니터 기능 | 출력 전압 · 검출 전류 · 절연 저항, 모니터 주기 : 2회/s 이상 |
| 전원 / 소비전력 | AC 100 V ~ 200 V (50/60 Hz), 200 VA max. |
| 치수 · 질량 | 320W × 155H × 395D mm, 15 kg |
| 부속품 | 전압 테스트 리드 9615 (고압측·리턴측 각 ×1), 전원 코드 ×1, 사용설명서 ×1, 이탈 방지판 ×1 |
-
