- ● 50A 정격으로 세계 탑 클래스 측정 대역과 측정 정확도 실현
● DC~3.5MHz의 넓은 주파수 대역
● PW8001과의 조합 전력 정확도 ±0.055% U7005 사용시(45Hz ≦65Hz)
● CMRR (동상신호 제거비) 120dB (100kHz)
● 시험 / 평가 벤치에도 대응하는 풀 랙 크기

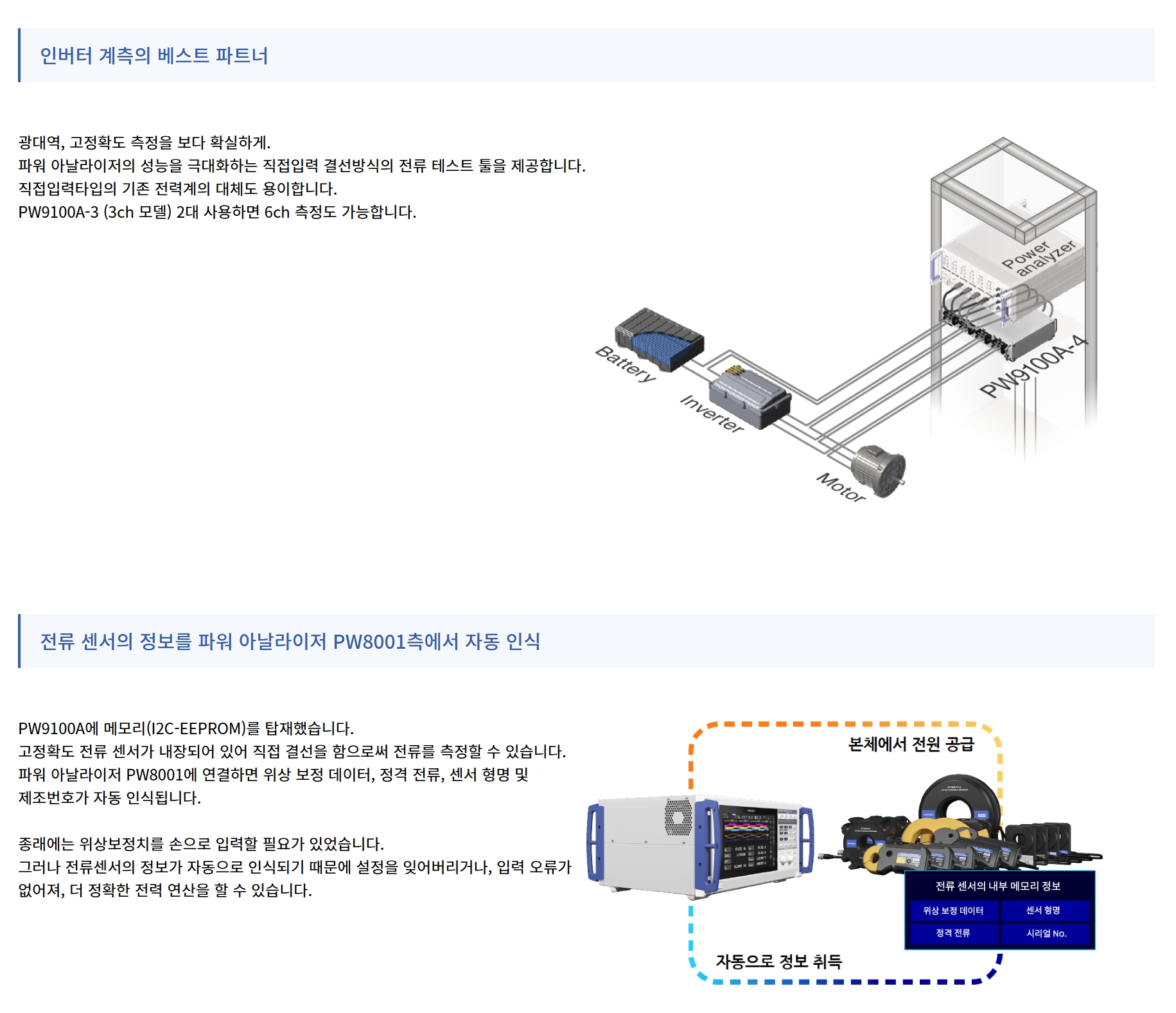

● 파워 아널라이저와 조합하여 사용

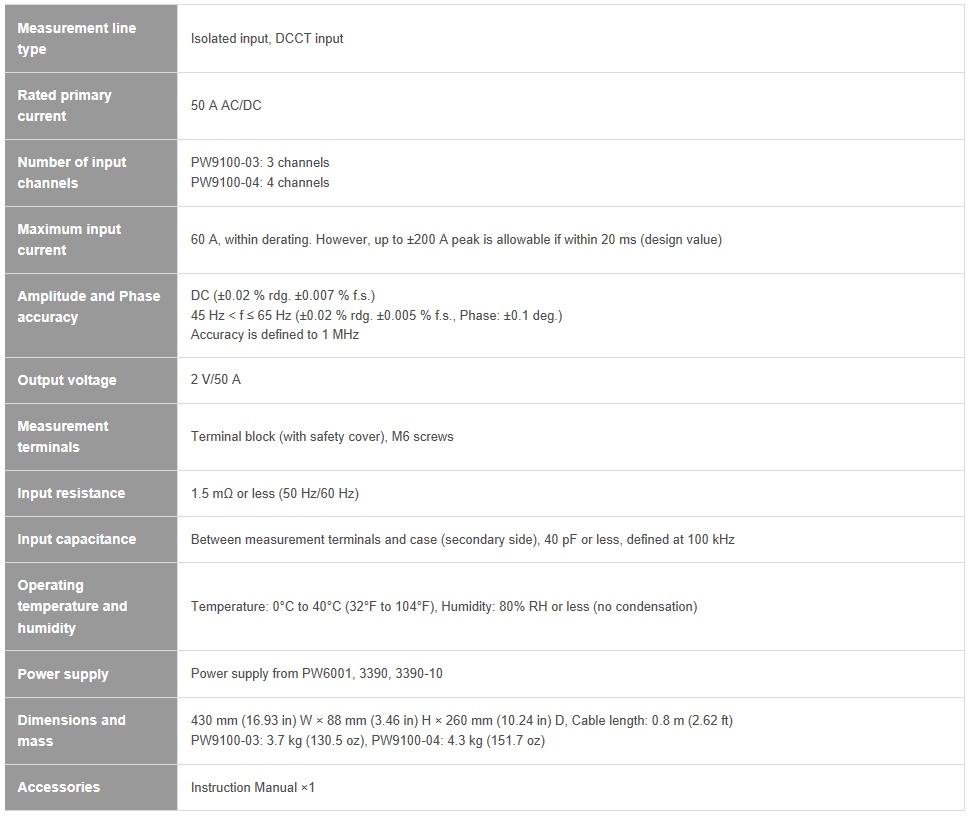

기본 사양
| 항목 | 내용 |
|---|---|
| 입력방식 | 절연 입력, DCCT 입력방식 |
| 정격 일차 전류 | AC/DC 50 A |

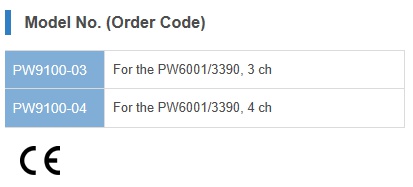

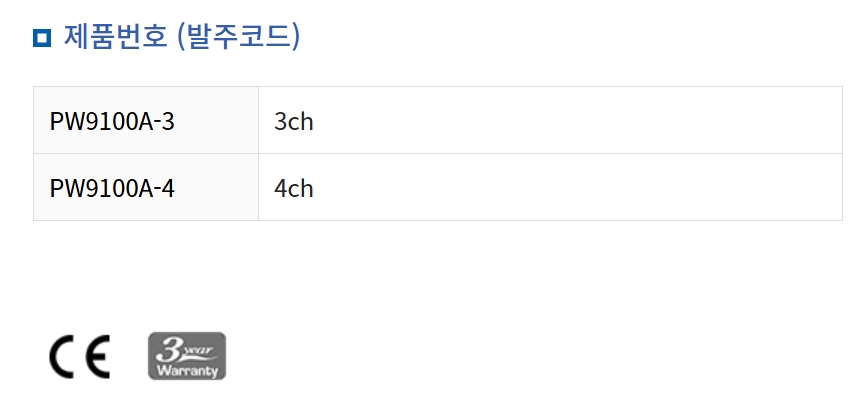

| 입력 채널 수 | PW9100A-3 : 3 채널 PW9100A-4 : 4 채널 |
| 최대 입력 전류 | 60 A (디레이팅 범위 내, 20 ms 이내라면 ±200 A peak까지 허용 (설계치)) |
| 주파수특성 | 진폭 : DC〜3.5 MHz 위상 : DC〜1 MHz |
| 진폭/위상 정확도 | DC : ±0.02% rdg. ±0.007% f.s. 45 Hz < f ≤ 65 Hz : ±0.02% rdg. ±0.005% f.s., ±0.1° (1 MHz까지 규정) |
| 출력 전압률 | 2 V / 50 A |
| 측정단자 | 단자대 (안전커버있음) M6 나사 |
| 입력저항 | 1.5 mΩ 이하 (50 Hz/60 Hz) |
| 입력용량 | 측정단자-케이스 (2차측) 간 40 pF 이하 / 100 kHz에서 규정 |
| 사용 온습도 범위 | 온도 0℃~40℃, 습도 80% rh 이하 (결로 없을 것) |
| 전원 | PW8001, PW6001, PW3390에서 전원 공급 |
| 치수 및 질량 | 본체 : 430 W × 88 H × 260 D mm (코드길이 0.8 m) PW9100A-3 : 3.7 kg PW9100A-4 : 4.3 kg |
| 부속품 | 사용설명서 × 1, 관련 제품 일람 |
