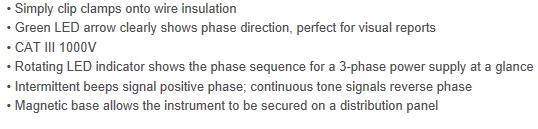

- ● 전선의 피복 위에서 클립핑

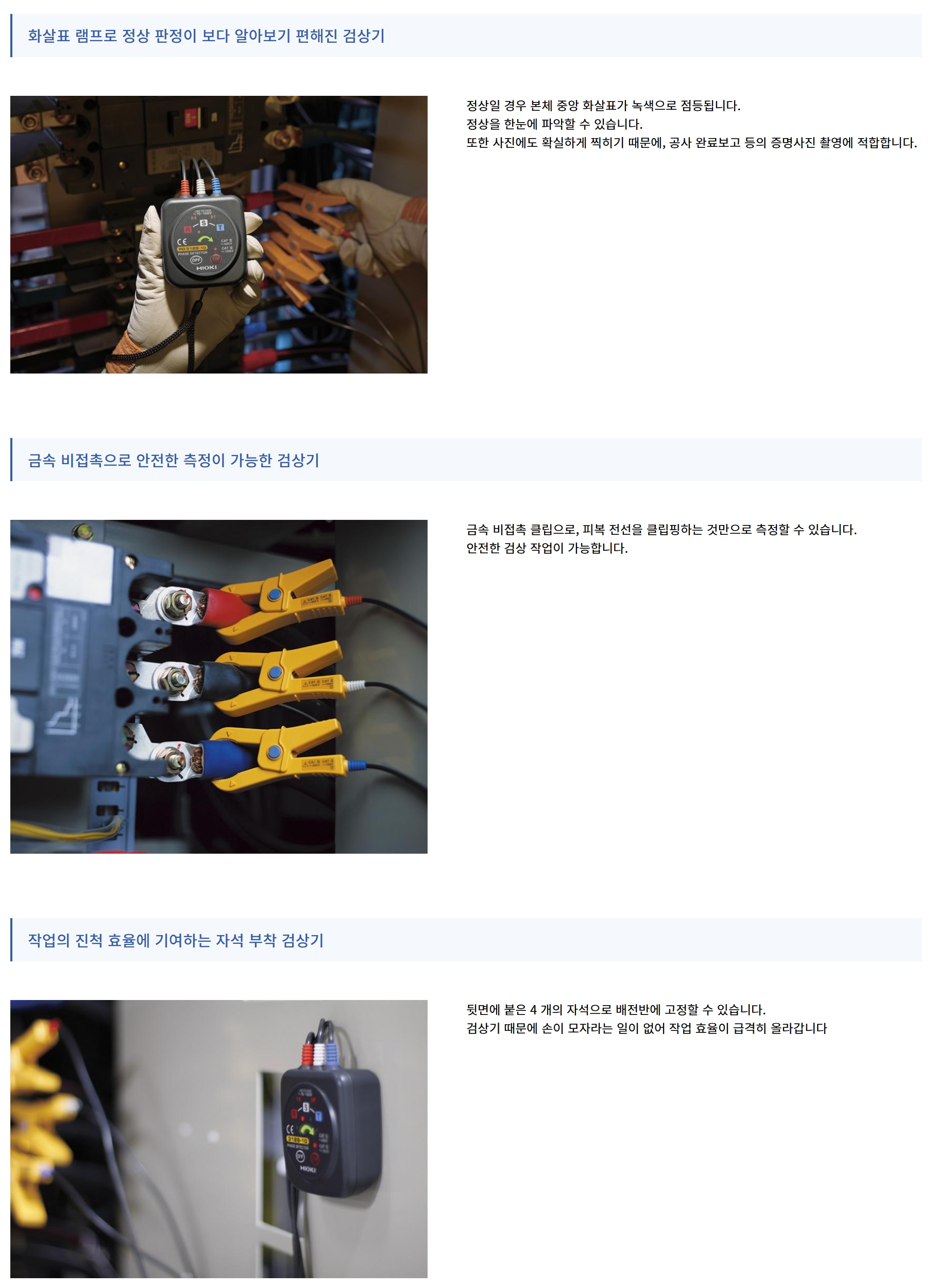

● 화살표 램프 점등(정상일 경우)으로 공사보고용 사진 촬영 가능
● LED 회전 표시를 통해 3상 전원의 상순을 한눈에 알 수 있습니다
● 정상시 [삐!삐!] 단속음, 역상시 [삐-!]의 연속음으로 알람
● 자석 부착으로 배전반 고정 가능

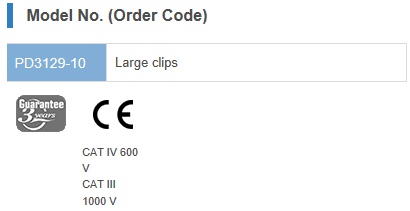

CAT IV 600 V, CAT III 1000 V

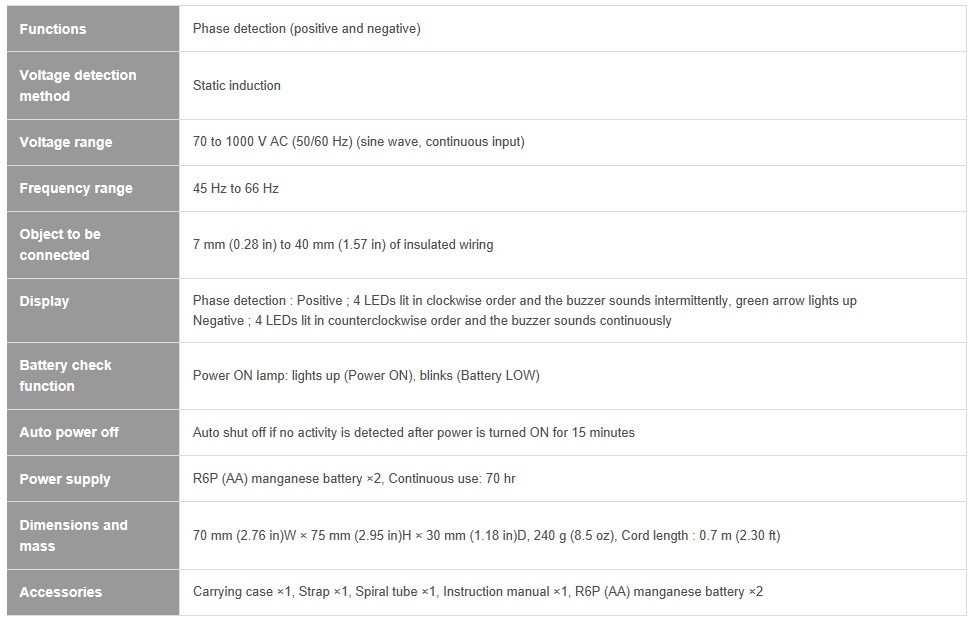

검상기 기본 사양
| 항목 | 내용 |
|---|---|
| 기능 | 검상 (정상, 역상) |
| 전압 검출 방식 | 정전 유도식 |
| 동작 전압 범위 | AC 70 V ~ 1000 V (정현파, 연속) |
| 사용 주파수 범위 | 45 Hz ~ 66 Hz |

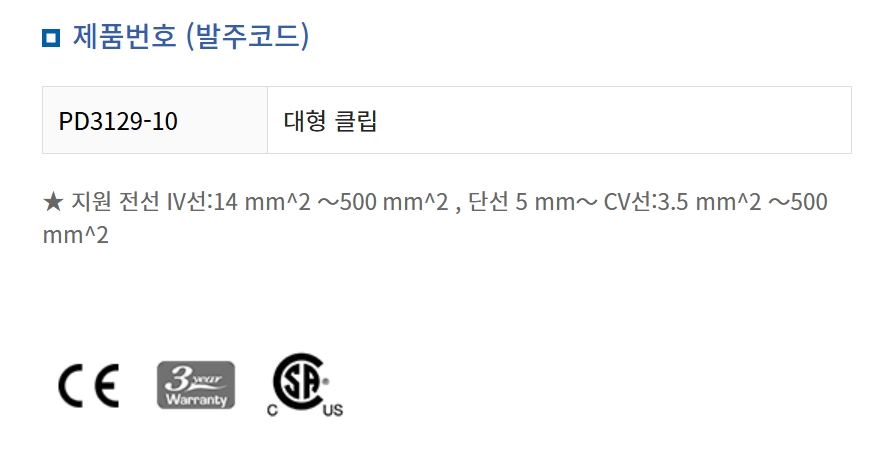

| 연결 가능 도체 지름 |
마무리 외경 φ7 ~ 40 mm 도체 공칭 단면적 14 ~ 500 mm² IV, HIV 케이블 : 14 ~ 500 mm² CV 케이블 : 3.5 ~ 500 mm² |
| 표시 |
[정상] 화살표 램프 켜짐 상순 램프 4등 순차 점멸 (시계 방향) 부저 단속음 [역상] 화살표 램프 꺼짐 상순 램프 4등 순차 점멸 (반시계 방향) 부저 연속음 |
| 배터리 체크 |
전원 ON 시 : ON 램프 점등 배터리 소모 시 : ON 램프 점멸 |
| 오토 파워 오프 | 전원 투입 후 약 15분 경과 시 자동 전원 OFF |
| 전원 |
AA 알카라인 건전지 (LR6) × 2 연속 사용 시간 : 약 70시간 |
| 치수 · 질량 |
70(W) × 75(H) × 30(D) mm 약 240 g 케이블 길이 : 0.7 m |
| 부속품 |
휴대용 케이스 × 1 스트랩 × 1 스파이럴 튜브 × 1 사용설명서 × 1 AA 알카라인 건전지 (LR6) × 2 |
-
PD3129-10 데이터 시트
