FLUKE

고전압절연저항계 (1555)

10kV까지 전압을 테스트하고 시간 단축

CAT III 1000V, CAT IV 600V 안전 등급
250V~1000V에서는 50V 단계, 1000V 이상에서는 100V 단계로 테스트 전압 선택 가능

제조사: FLUKE

제품명: 고전압절연저항계 (1555)

제품번호: 1555

구매하기

주요 절연 측정 및 고급 진단 기능

절연 테스트 사양

• 최대 테스트 전압: 최대 10 kV 테스트 지원 (작업 시간 단축)
• 저항 측정 범위: 최대 2 TΩ 저항 측정
• 정밀 전압 설정: 250V~1000V 구간은 50V 단계, 1000V 이상은 100V 단계로 세밀하게 선택 가능

고급 진단 및 측정 기능

• PI / DAR 자동 계산: 추가 설정 없이 분극 지수(PI) 및 유전 흡수율(DAR) 자동 계산
• 램프(Ramp) 기능: 절연 파괴 테스트 지원
• 추가 측정: 정전 용량(Capacitance) 및 누출 전류(Leakage Current) 측정
• 가드(Guard) 시스템: 표면 누출 전류의 영향을 제거하여 고저항 측정 정밀도 향상

데이터 메모리 및 작업 편의 기능

메모리 및 타이머 설정

• 대용량 메모리: 측정 값을 최대 99개 위치에 저장 (사용자 정의 라벨 할당으로 손쉬운 데이터 호출)
• 타이머 설정: 정기 테스트를 위해 최대 99분까지 타이머 설정 가능

디스플레이 및 배터리 성능

• 가독성이 뛰어난 대형 디지털/아날로그 겸용 LCD 화면 적용
• 긴 배터리 수명: 충전 후 최대 750회 이상의 테스트 수행 가능

안전 규격 및 보증 정보

안전 경고 및 과전압 등급

• 라인 전압 경고 기능: 라인 전압 존재 시 사용자 알림 및 최대 600V AC/DC 전압 판독 기능 제공 (안전성 강화)
• 안전 등급: CAT III 1000V / CAT IV 600V

품질 보증

• 3년 품질 보증 기간 제공

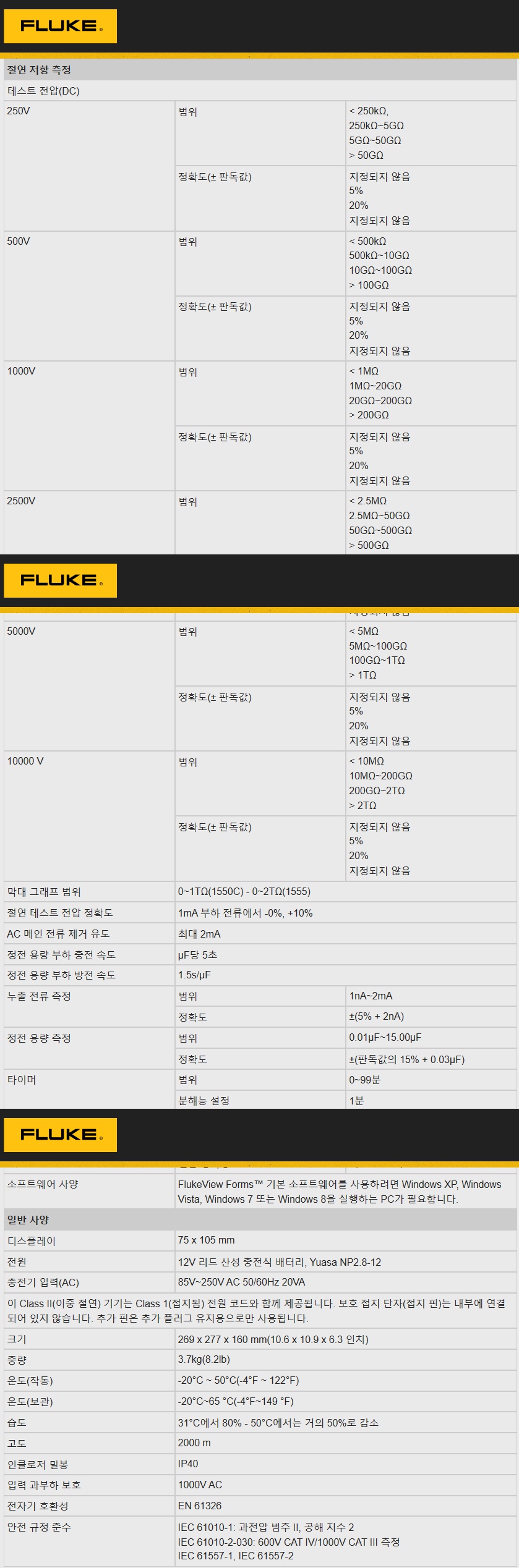

Fluke 1550C / 1555 - 절연 저항 측정 상세 사양

기본 정확도 조건 & 온도 계수

• 교정 보증 조건: 작동 온도 0°C ~ 35°C일 때 교정 후 1년 간 보장
• 온도 계수: 범위를 벗어난 온도(-20°C~0°C 및 35°C~50°C) 적용 시 1°C당 ±0.25% 추가 (20% 대역에서는 1°C당 ±1% 추가)
• 절연 테스트 전압 정확도: 1mA 부하 전류에서 -0%, +10%
• 막대 그래프 범위: 0 ~ 1 TΩ (1550C) / 0 ~ 2 TΩ (1555)
• 기타 성능: AC 메인 전류 제거 유도 최대 2mA / 정전 용량 충전 속도 5s/μF, 방전 속도 1.5s/μF

테스트 전압별 범위 및 정확도

• 250 V: 250kΩ~5GΩ (±5%) / 5GΩ~50GΩ (±20%) / <250kΩ 또는 >50GΩ (지정되지 않음)
• 500 V: 500kΩ~10GΩ (±5%) / 10GΩ~100GΩ (±20%) / <500kΩ 또는 >100GΩ (지정되지 않음)
• 1000 V: 1MΩ~20GΩ (±5%) / 20GΩ~200GΩ (±20%) / <1MΩ 또는 >200GΩ (지정되지 않음)
• 2500 V: 2.5MΩ~50GΩ (±5%) / 50GΩ~500GΩ (±20%) / <2.5MΩ 또는 >500GΩ (지정되지 않음)
• 5000 V: 5MΩ~100GΩ (±5%) / 100GΩ~1TΩ (±20%) / <5MΩ 또는 >1TΩ (지정되지 않음)
• 10000 V: 10MΩ~200GΩ (±5%) / 200GΩ~2TΩ (±20%) / <10MΩ 또는 >2TΩ (지정되지 않음)

Fluke 1550C / 1555 - 측정 및 진단 기능 사양

누출 전류 & 정전 용량

• 누출 전류 측정: 범위 1 nA ~ 2 mA | 정확도 ±(5% + 2 nA)
• 정전 용량 측정: 범위 0.01 μF ~ 15.00 μF | 정확도 ±(판독값의 15% + 0.03 μF)

타이머 & 동작 회로 경고

• 타이머: 범위 0 ~ 99분 (설정 분해능: 1분 / 표시 분해능: 1초)
• 동작 중인 회로 경고: 경고 범위 30 V ~ 660 V AC/DC (50/60Hz) | 전압 정확성 ±(15% + 2 V)

소프트웨어 호환성

• FlukeView Forms™ 기본 소프트웨어: Windows XP, Windows Vista, Windows 7, Windows 8 지원 PC 필요

Fluke 1550C / 1555 - 전원, 환경 및 안전 규격

디스플레이, 전원 및 크기/무게

• 디스플레이: 75 x 105 mm 대형 화면
• 전원: 12V 리드 산성(납축) 충전식 배터리 (Yuasa NP2.8-12)
• 충전기 입력: 85V ~ 250V AC (50/60Hz, 20VA / Class II 이중 절연 기기)
• 크기 & 무게: 269 x 277 x 160 mm (10.6 x 10.9 x 6.3 인치) | 3.7 kg (8.2 lb)

환경 사양 & 보호 등급

• 온도 범위: 작동 -20°C ~ 50°C (-4°F ~ 122°F) / 보관 -20°C ~ 65°C (-4°F ~ 149°F)
• 습도: 31°C에서 80% ~ 50°C에서 50%로 감소
• 고도 & 밀봉: 작동 고도 2,000 m / 밀봉 등급 IP40
• 입력 과부하 보호: 1000 V AC

안전 및 인증 규격

• 전자기 호환성(EMC): EN 61326
• 안전 규격 준수: IEC 61010-1 (과전압 범주 II, 공해 지수 2), IEC 61010-2-030 (600V CAT IV / 1000V CAT III), IEC 61557-1, IEC 61557-2
