FLUKE

절연멀티미터 (1577)

절연저항과 멀티미터의 하나로 통합 절연 멀티미터

절연 테스트 범위 500V, 1000V
절연 테스트: 0.1MΩ ~ 600MΩ
용량성 전압 자동 방전

제조사: FLUKE

제품명: 절연멀티미터 (1577)

제품번호: 1577

구매하기

주요 절연 측정 기능

절연 테스트 사양

• 테스트 전압 범위: 500 V, 1000 V
• 절연 저항 측정 범위: 0.1 MΩ ~ 600 MΩ
• 안전 기능: 용량성 전압 자동 방전 기능 탑재

작동 안전성 (회로 감지)

• 30V 이상의 전압이 감지될 경우 동작 중인 회로를 감지하여 절연 테스트를 자동 중지 (사용자 보호)

멀티미터 및 전기 측정 기능

전압 및 전류 측정

• 전압: AC/DC 전압, DC 밀리볼트(mV)
• 전류: AC/DC 밀리암페어(mA)
• 측정 방식: 실제 RMS (True-RMS) 지원

저항 및 연속성

• 저항 측정 범위: 0.1 Ω ~ 50 MΩ
• 연속성(도통) 테스트 지원

기기 편의성, 구성품 및 제품 규격

디스플레이 및 전원

• 백라이트가 포함된 대형 디스플레이 적용
• 배터리 전원 절약을 위한 자동 전원 꺼짐(Auto Power-off) 기능

안전 등급 및 보증 period

• 측정 카테고리: CAT III 1000V / CAT IV 600V
• 제품 보증: 3년 품질 보증

기본 구성품 및 옵션

• 기본 구성: 원격 프로브, 테스트 리드, 앨리게이터 클립, 견고한 유틸리티 하드 케이스
• 옵션 품목: 테스터 보관용 Fluke TPAK™ 자석 걸이 장치

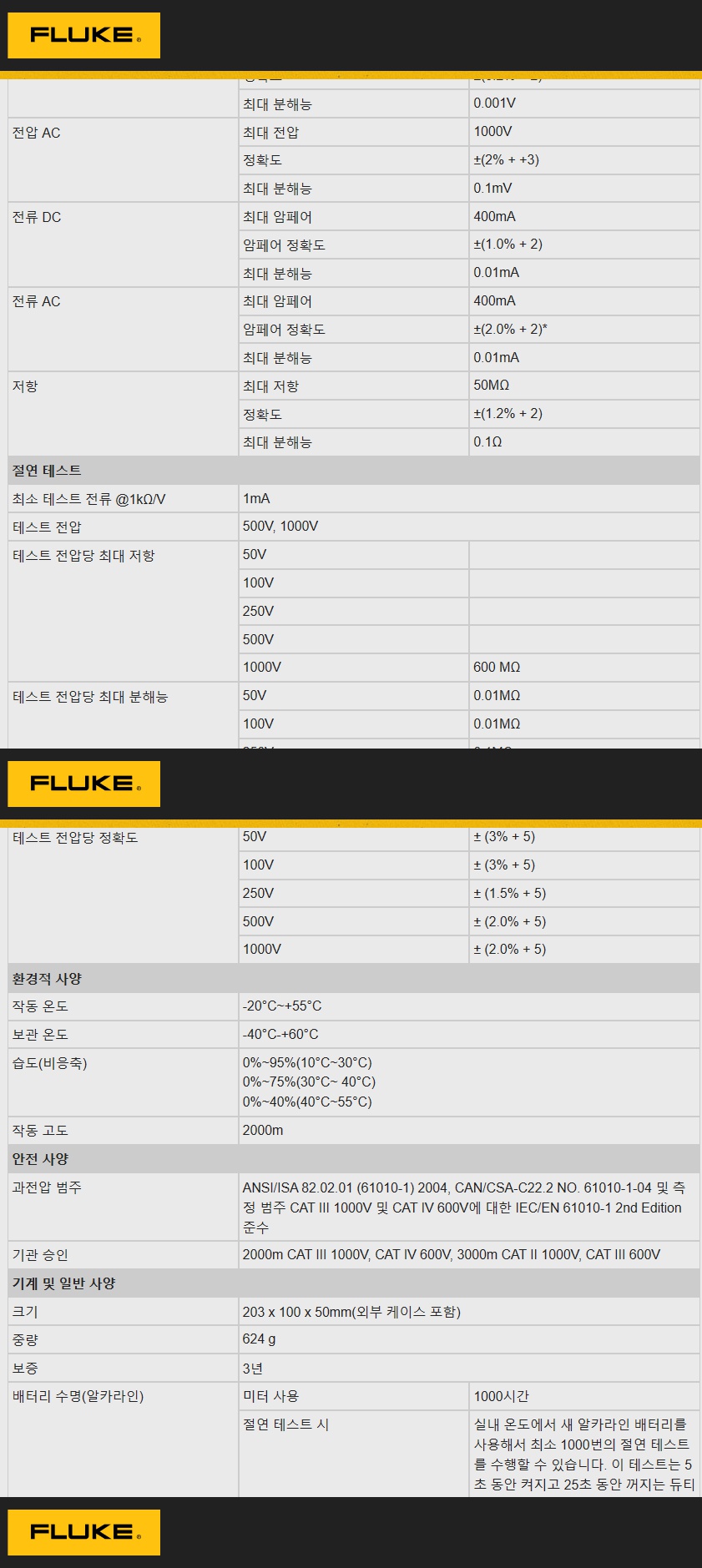

Fluke 1577 - 일반 전기 측정 사양

DC 전압

• 최대 전압: 1,000 V
• 정확도: ±(0.2% + 2)
• 최대 분해능: 0.001 V

AC 전압

• 최대 전압: 1,000 V
• 정확도: ±(2% + 3)
• 최대 분해능: 0.1 mV

DC / AC 전류

• DC 전류: 최대 400 mA / 정확도: ±(1.0% + 2) / 최대 분해능: 0.01 mA
• AC 전류: 최대 400 mA / 정확도: ±(2.0% + 2)* / 최대 분해능: 0.01 mA

저항

• 최대 저항: 50 MΩ
• 정확도: ±(1.2% + 2)
• 최대 분해능: 0.1 Ω

Fluke 1577 - 절연 테스트 사양

기본 테스트 사양

• 테스트 전압: 500 V, 1000 V
• 최소 테스트 전류: 1 mA (@ 1 kΩ/V)

전압별 상세 사양

• 500 V: 최대 저항 600 MΩ / 최대 분해능 0.1 MΩ / 정확도 ±(2.0% + 5)
• 1,000 V: 최대 저항 600 MΩ / 최대 분해능 0.1 MΩ / 정확도 ±(2.0% + 5)
(※ 참고 규격: 50V/100V: 분해능 0.01MΩ, 정확도 ±(3%+5) | 250V: 분해능 0.1MΩ, 정확도 ±(1.5%+5))

Fluke 1577 - 환경 및 안전 사양

환경적 사양

• 작동 온도: -20°C ~ +55°C / 보관 온도: -40°C ~ +60°C
• 작동 고도: 최대 2,000 m
• 습도(비응축): 0%~95% (10°C~30°C) / 0%~75% (30°C~40°C) / 0%~40% (40°C~55°C)

안전 규격

• 일반 안전: IEC 61010-1 (공해 지수 2)
• 측정 카테고리: IEC 61010-2-033, CAT IV 600V / CAT III 1000V

Fluke 1577 - 기계 및 일반 사양

크기, 무게 및 IP 등급

• 크기: 203 x 100 x 50 mm (외부 케이스 포함)
• 무게: 624 g
• 방수/방진 등급: IP40
• 보증 기간: 3년

배터리 수명 (알카라인)

• 일반 미터 사용: 약 1,000시간
• 절연 테스트 사용: 최소 1,000회 가능
(실내 온도에서 새 알카라인 배터리 기준, 1000V를 1MΩ으로 5초 On / 25초 Off 듀티 사이클 표준 테스트 조건)
