Fluke MDA-510 / MDA-550 - 제품 개요 및 핵심 특징

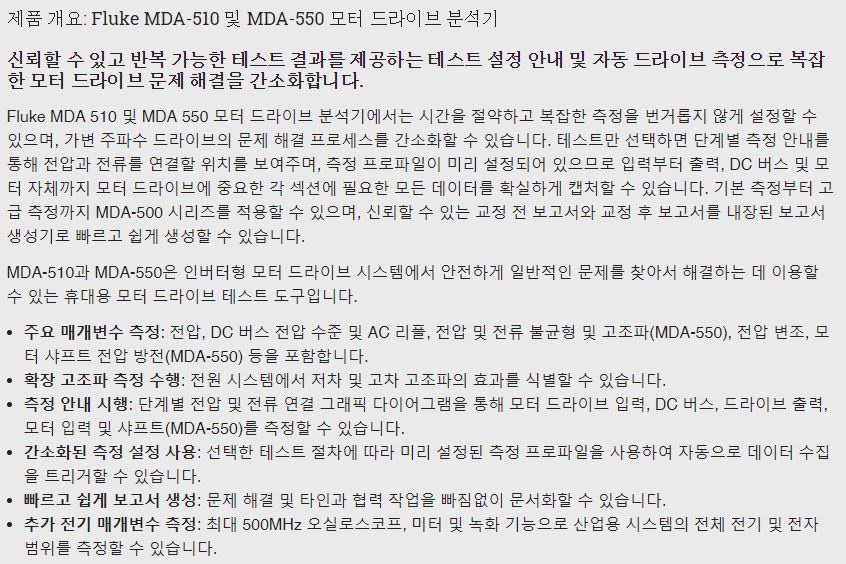

개요 및 주요 용도
• 인버터형 모터 드라이브 시스템의 안전한 문제 해결을 위한 휴대용 모터 드라이브 테스트 도구
• 테스트 설정 안내 및 자동 드라이브 측정을 통해 가변 주파수 드라이브(VFD) 문제 해결 프로세스 간소화
• 입력부터 출력, DC 버스, 모터까지 각 주요 섹션에 필요한 모든 데이터를 정확하게 캡처
• 테스트 설정 안내 및 자동 드라이브 측정을 통해 가변 주파수 드라이브(VFD) 문제 해결 프로세스 간소화
• 입력부터 출력, DC 버스, 모터까지 각 주요 섹션에 필요한 모든 데이터를 정확하게 캡처
주요 측정 매개변수
• 전압 및 전류: 입력/출력 전압, 전류, DC 버스 전압 수준 및 AC 리플
• 불균형 및 고조파: 전압/전류 불균형, 고조파 분석(MDA-550)
• 변조 및 샤프트: 전압 변조, 모터 샤프트 전압 방전 측정(MDA-550)
• 불균형 및 고조파: 전압/전류 불균형, 고조파 분석(MDA-550)
• 변조 및 샤프트: 전압 변조, 모터 샤프트 전압 방전 측정(MDA-550)
보고서 및 멀티미터 기능
• 내장된 보고서 생성기로 신뢰할 수 있는 교정 전/후 보고서 빠른 생성
• 최대 500MHz 오실로스코프, 미터 및 녹화 기능 탑재로 전체 산업용 전기/전자 범위 측정 지원
• 최대 500MHz 오실로스코프, 미터 및 녹화 기능 탑재로 전체 산업용 전기/전자 범위 측정 지원
Fluke MDA-510 / MDA-550 - 입력 및 전원 분석

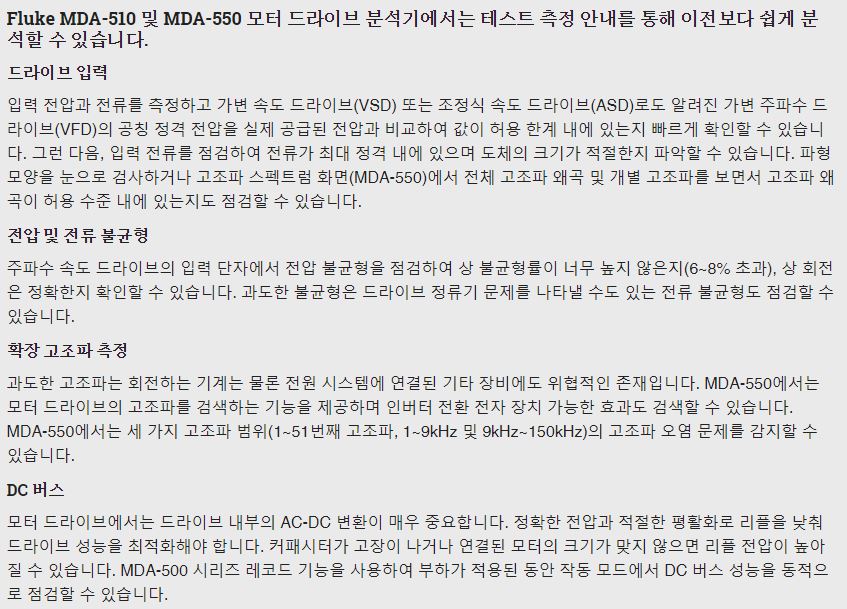

드라이브 입력 (Drive Input)
• VFD(VSD/ASD) 공칭 정격 전압과 실제 공급 전압을 비교하여 허용 한계 내 여부 즉시 확인
• 입력 전류를 점검하여 최대 정격 준수 및 적절한 도체 크기 파악
• 파형 모양 검사 및 전체 고조파 왜곡(THD) 점검
• 입력 전류를 점검하여 최대 정격 준수 및 적절한 도체 크기 파악
• 파형 모양 검사 및 전체 고조파 왜곡(THD) 점검
전압 및 전류 불균형
• 입력 단자에서 상 불균형률(6~8% 초과 여부) 및 상 회전 정확도 점검
• 과도한 전류 불균형 측정을 통해 드라이브 정류기 문제 유무 진단
• 과도한 전류 불균형 측정을 통해 드라이브 정류기 문제 유무 진단
확장 고조파 측정 (MDA-550)
• 전원 시스템 및 인버터 전환 전자 장치의 고조파 영향 탐지

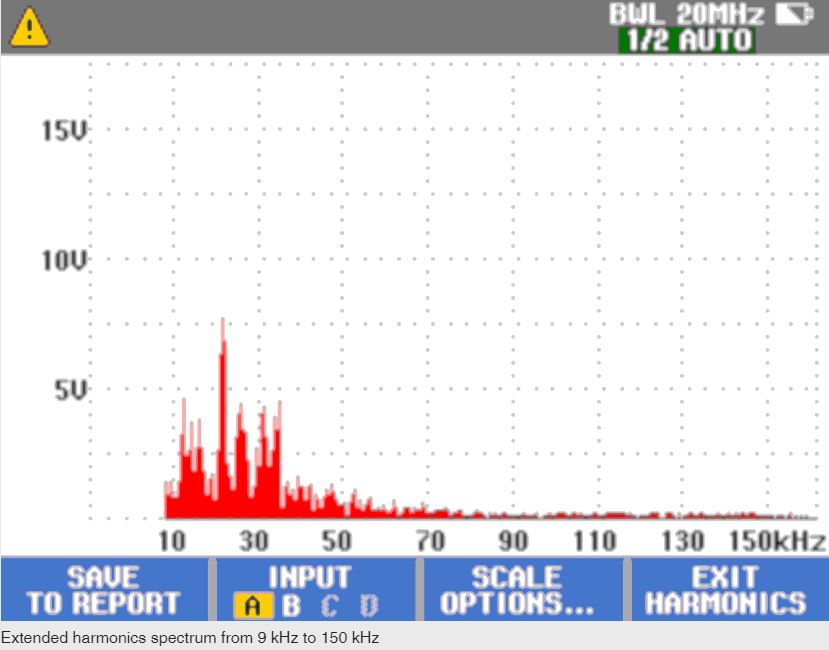

• 3가지 고조파 범위 감지: 1~51번째 고조파, 1~9kHz, 9kHz~150kHz 범위의 고조파 오염 문제 분석
• 3가지 고조파 범위 감지: 1~51번째 고조파, 1~9kHz, 9kHz~150kHz 범위의 고조파 오염 문제 분석
Fluke MDA-510 / MDA-550 - DC 버스 및 드라이브 출력
DC 버스 (DC Bus)
• AC-DC 변환 전압 정확도 및 평활화(리플) 수준 확인을 통한 드라이브 성능 최적화
• 커패시터 고장 또는 모터 용량 불일치로 인한 높은 리플 전압 진단
• 레코드 기능을 통해 부하 작동 모드에서 DC 버스 성능을 동적으로 점검
• 커패시터 고장 또는 모터 용량 불일치로 인한 높은 리플 전압 진단
• 레코드 기능을 통해 부하 작동 모드에서 DC 버스 성능을 동적으로 점검

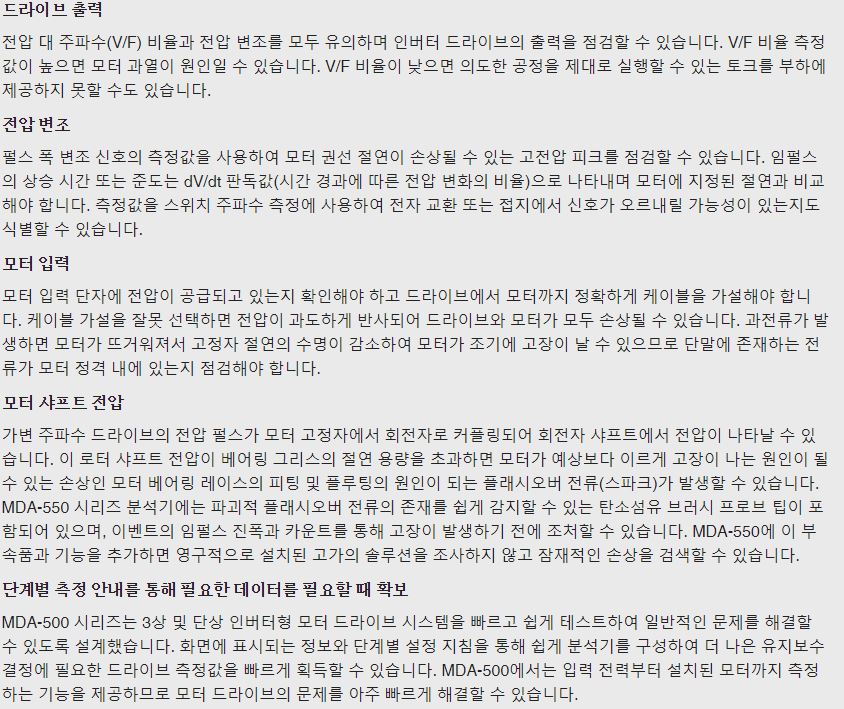

드라이브 출력 (Drive Output)

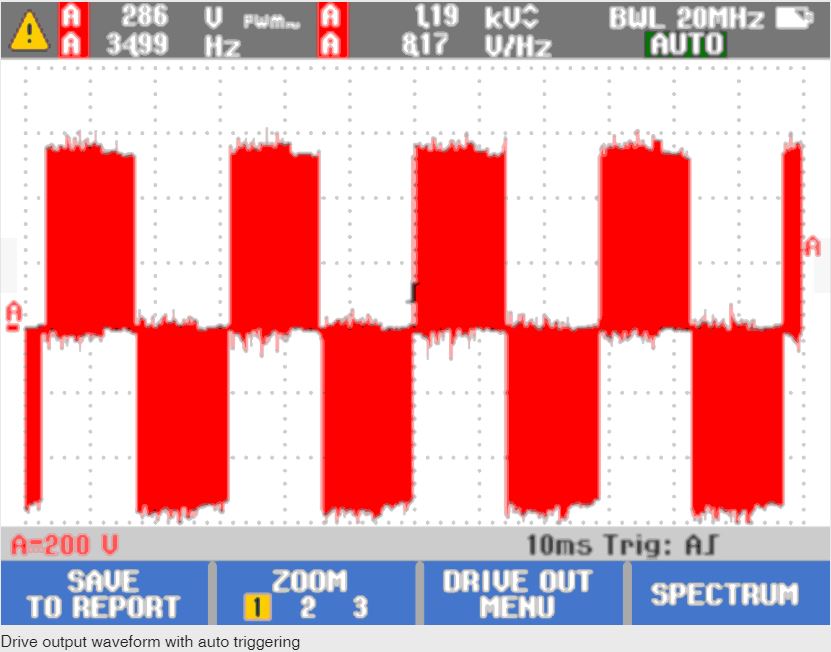

• 전압 대 주파수(V/F) 비율 및 전압 변조를 통한 인버터 출력 점검
• 높은 V/F 비율: 모터 과열 원인 진단 / 낮은 V/F 비율: 부하 토크 부족 문제 진단
• 높은 V/F 비율: 모터 과열 원인 진단 / 낮은 V/F 비율: 부하 토크 부족 문제 진단
전압 변조 (Voltage Modulation)

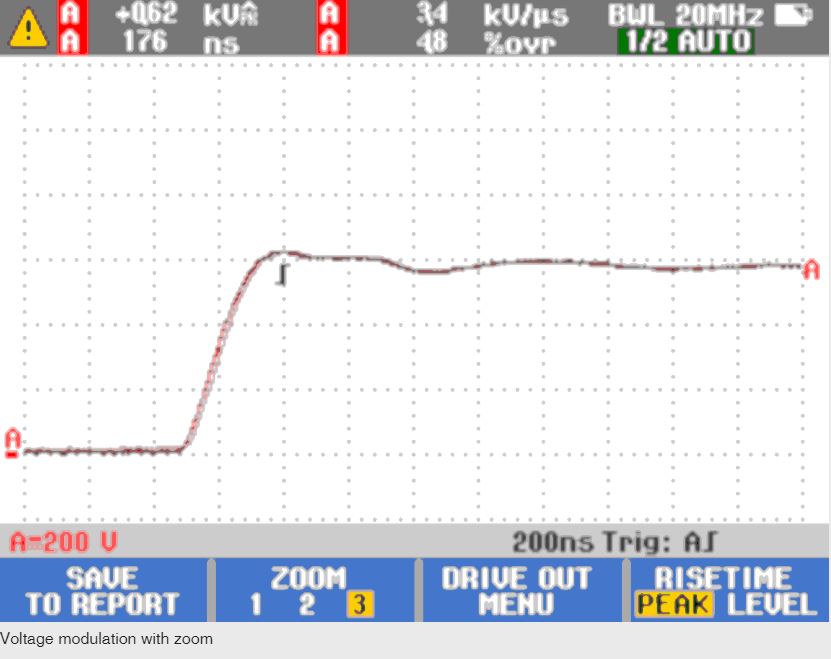

• 펄스 폭 변조(PWM) 신호를 측정하여 모터 권선 절연을 손상시키는 고전압 피크 점검
• dV/dt 판독값(시간당 전압 변화율)으로 임펄스 상승 시간 및 준도를 모터 절연 사양과 비교
• 스위칭 주파수 측정을 통해 전자 교환 및 접지 신호 변동 문제 식별
• dV/dt 판독값(시간당 전압 변화율)으로 임펄스 상승 시간 및 준도를 모터 절연 사양과 비교
• 스위칭 주파수 측정을 통해 전자 교환 및 접지 신호 변동 문제 식별
Fluke MDA-510 / MDA-550 - 모터 및 샤프트 전압 분석
모터 입력 (Motor Input)
• 케이블 가설 오류로 인한 과도한 전압 반사 및 드라이브/모터 손상 방지
• 모터 단자 전류가 정격 내에 있는지 점검하여 과전류로 인한 고정자 절연 수명 감소 및 조기 고장 예방
• 모터 단자 전류가 정격 내에 있는지 점검하여 과전류로 인한 고정자 절연 수명 감소 및 조기 고장 예방
모터 샤프트 전압 (MDA-550)
• VFD 전압 펄스 커플링으로 발생하는 로터 샤프트 전압 및 베어링 피팅/플루팅 손상 감지

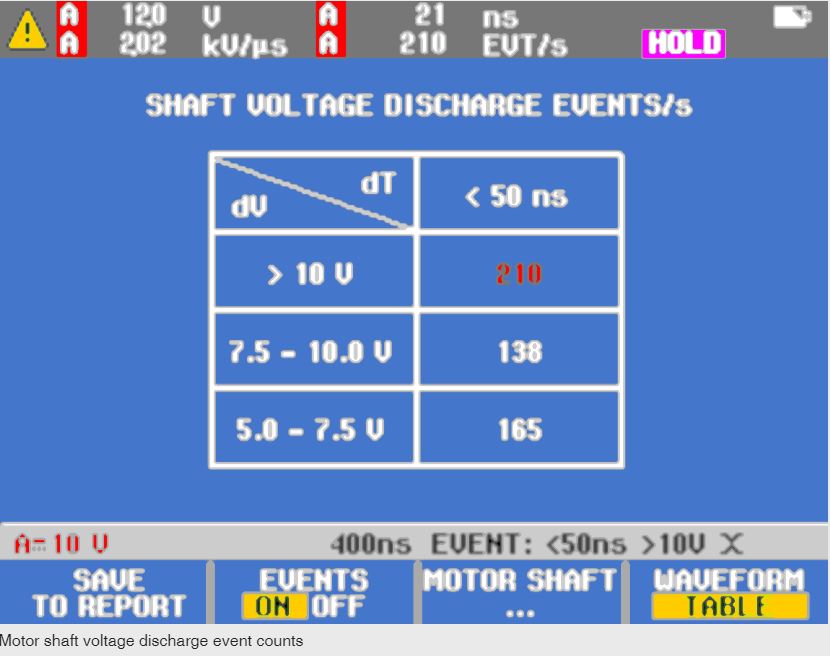

• 탄소섬유 브러시 프로브 팁을 활용해 파괴적 플래시오버 전류(스파크) 진폭 및 이벤트 카운트 측정
• 고가의 영구 설치형 장비 없이 모터 베어링 고장 전 선제적 조치 가능
• 탄소섬유 브러시 프로브 팁을 활용해 파괴적 플래시오버 전류(스파크) 진폭 및 이벤트 카운트 측정
• 고가의 영구 설치형 장비 없이 모터 베어링 고장 전 선제적 조치 가능
단계별 측정 가이드
• 3상 및 단상 인버터형 모터 드라이브 시스템의 쉬운 테스트 지원
• 단계별 전압/전류 연결 그래픽 다이어그램 화면 제공으로 초보자도 정확한 위치에 결선 가능
• 단계별 전압/전류 연결 그래픽 다이어그램 화면 제공으로 초보자도 정확한 위치에 결선 가능
Fluke MDA-510 / MDA-550 - 전압 측정 사양

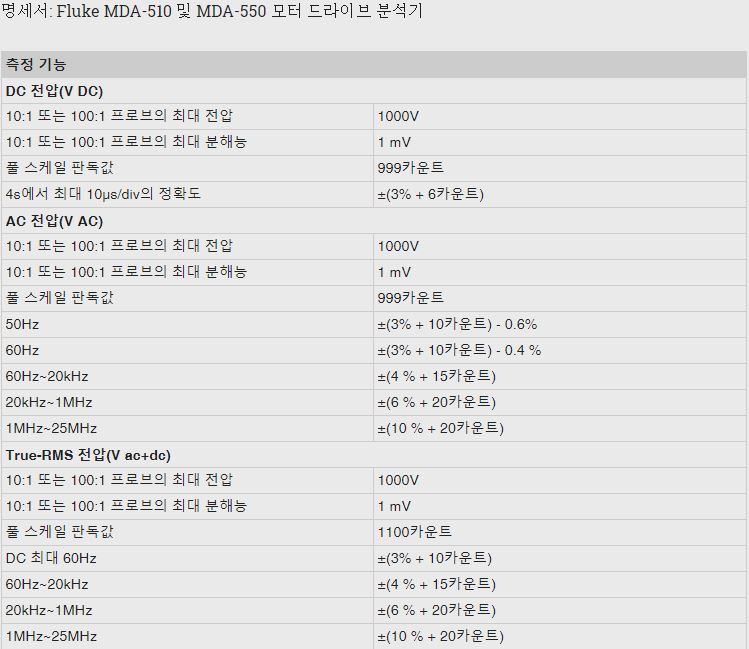

DC 전압 (V DC)
• 최대 전압 (10:1/100:1 프로브): 1000 V
• 최대 분해능: 1 mV / 풀 스케일: 999 카운트
• 정확도: ±(3% + 6 카운트) [4s에서 최대 10µs/div]
• 최대 분해능: 1 mV / 풀 스케일: 999 카운트
• 정확도: ±(3% + 6 카운트) [4s에서 최대 10µs/div]
AC 전압 (V AC)
• 최대 전압 (10:1/100:1 프로브): 1000 V / 최대 분해능: 1 mV / 풀 스케일: 999 카운트
• 50Hz: ±(3% + 10 카운트) - 0.6%
• 60Hz: ±(3% + 10 카운트) - 0.4%
• 60Hz ~ 20kHz: ±(4% + 15 카운트)
• 20kHz ~ 1MHz: ±(6% + 20 카운트)
• 1MHz ~ 25MHz: ±(10% + 20 카운트)
• 50Hz: ±(3% + 10 카운트) - 0.6%
• 60Hz: ±(3% + 10 카운트) - 0.4%
• 60Hz ~ 20kHz: ±(4% + 15 카운트)
• 20kHz ~ 1MHz: ±(6% + 20 카운트)
• 1MHz ~ 25MHz: ±(10% + 20 카운트)
True-RMS 전압 (V ac+dc)
• 최대 전압: 1000 V / 최대 분해능: 1 mV / 풀 스케일: 1100 카운트
• DC ~ 60Hz: ±(3% + 10 카운트)
• 60Hz ~ 20kHz: ±(4% + 15 카운트)
• 20kHz ~ 1MHz: ±(6% + 20 카운트)
• 1MHz ~ 25MHz: ±(10% + 20 카운트)
• DC ~ 60Hz: ±(3% + 10 카운트)
• 60Hz ~ 20kHz: ±(4% + 15 카운트)
• 20kHz ~ 1MHz: ±(6% + 20 카운트)
• 1MHz ~ 25MHz: ±(10% + 20 카운트)

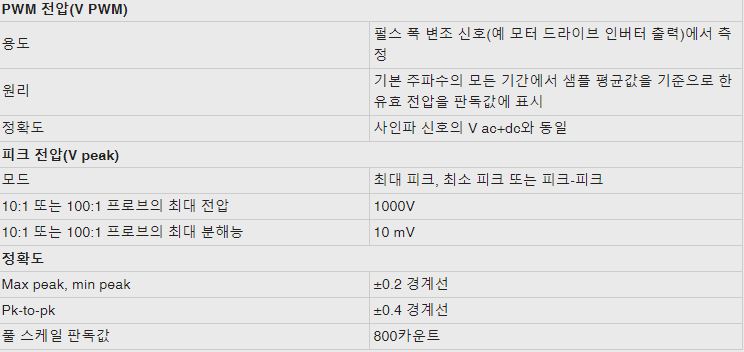

PWM 전압 (V PWM)
• 용도: 펄스 폭 변조 신호(예: 모터 드라이브 인버터 출력) 측정
• 원리: 기본 주파수의 모든 기간에서 샘플 평균값을 기준으로 한 유효 전압 측정
• 정확도: 사인파 신호의 V ac+dc와 동일
• 원리: 기본 주파수의 모든 기간에서 샘플 평균값을 기준으로 한 유효 전압 측정
• 정확도: 사인파 신호의 V ac+dc와 동일
피크 전압 (V peak)
• 모드: 최대 피크, 최소 피크 또는 피크-피크(Pk-to-pk)
• 최대 전압: 1000 V / 최대 분해능: 10 mV / 풀 스케일: 800 카운트
• 정확도: Max/Min peak: ±0.2 경계선 / Pk-to-pk: ±0.4 경계선
• 최대 전압: 1000 V / 최대 분해능: 10 mV / 풀 스케일: 800 카운트
• 정확도: Max/Min peak: ±0.2 경계선 / Pk-to-pk: ±0.4 경계선
Fluke MDA-510 / MDA-550 - 전류, 주파수 및 비율 사양

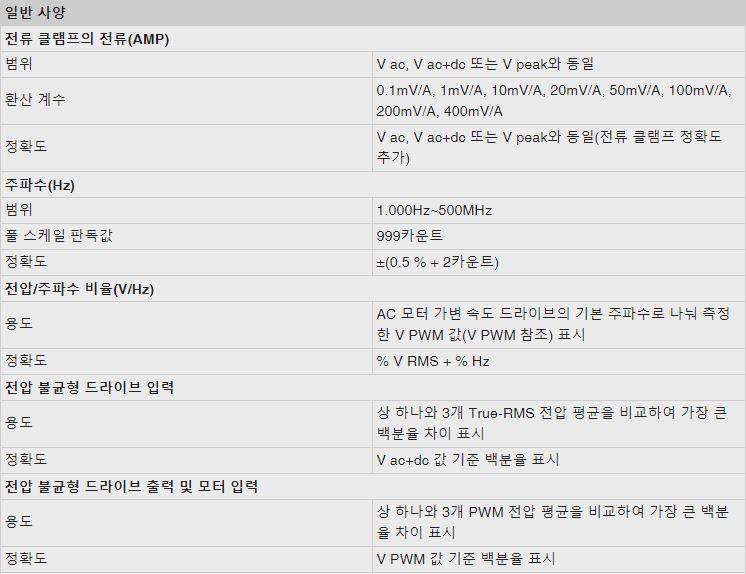

전류 클램프 (AMP)
• 범위: V ac, V ac+dc 또는 V peak와 동일
• 환산 계수: 0.1, 1, 10, 20, 50, 100, 200, 400 mV/A
• 정확도: V ac, V ac+dc 또는 V peak와 동일 (전류 클램프 자체 정확도 추가)
• 환산 계수: 0.1, 1, 10, 20, 50, 100, 200, 400 mV/A
• 정확도: V ac, V ac+dc 또는 V peak와 동일 (전류 클램프 자체 정확도 추가)
주파수 (Hz)
• 범위: 1.000 Hz ~ 500 MHz / 풀 스케일: 999 카운트
• 정확도: ±(0.5% + 2 카운트)
• 정확도: ±(0.5% + 2 카운트)
전압/주파수 비율 (V/Hz)
• 용도: AC 모터 가변 속도 드라이브의 기본 주파수로 나눠 측정한 V PWM 값 표시
• 정확도: % V RMS + % Hz
• 정확도: % V RMS + % Hz
Fluke MDA-510 / MDA-550 - 불균형, 파형 및 고조파 분석
전압 불균형
• 드라이브 입력: 한 상과 3개 True-RMS 전압 평균을 비교하여 최대 백분율 차이 표시 (V ac+dc 기준)
• 드라이브 출력 / 모터 입력: 한 상과 3개 PWM 전압 평균을 비교하여 최대 백분율 차이 표시 (V PWM 기준)
• 드라이브 출력 / 모터 입력: 한 상과 3개 PWM 전압 평균을 비교하여 최대 백분율 차이 표시 (V PWM 기준)

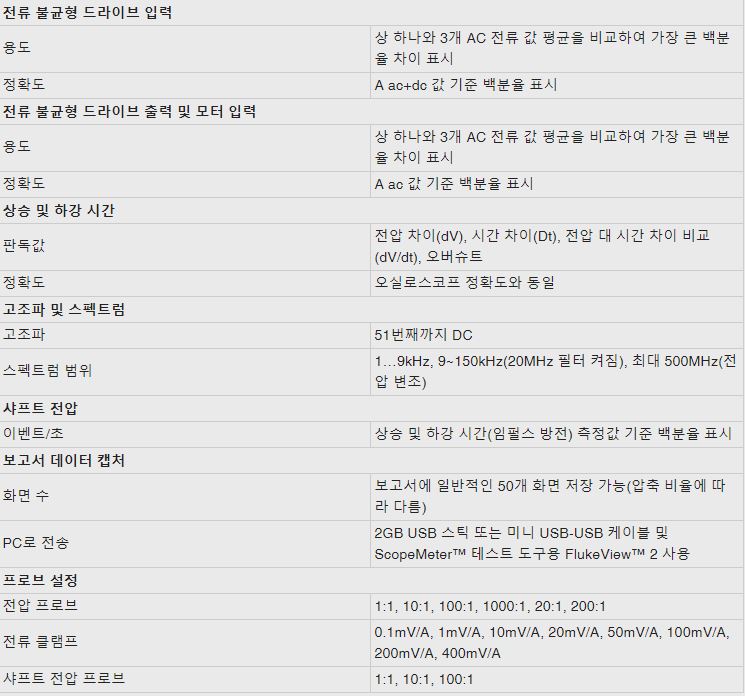

전류 불균형
• 드라이브 입력: 한 상과 3개 AC 전류 값 평균을 비교하여 최대 백분율 차이 표시 (A ac+dc 기준)
• 드라이브 출력 / 모터 입력: 한 상과 3개 AC 전류 값 평균을 비교하여 최대 백분율 차이 표시 (A ac 기준)
• 드라이브 출력 / 모터 입력: 한 상과 3개 AC 전류 값 평균을 비교하여 최대 백분율 차이 표시 (A ac 기준)
상승/하강 시간 및 샤프트 전압
• 상승/하강 시간: 전압 차이(dV), 시간 차이(Dt), dV/dt, 오버슈트 측정 (오실로스코프 정확도 기준)
• 샤프트 전압: 이벤트/초 (임펄스 방전의 상승 및 하강 시간 측정값 기준 백분율 표시)
• 샤프트 전압: 이벤트/초 (임펄스 방전의 상승 및 하강 시간 측정값 기준 백분율 표시)
고조파 및 스펙트럼
• 고조파: DC ~ 51번째 고조파 측정
• 스펙트럼 범위: 1 ~ 9 kHz, 9 ~ 150 kHz (20MHz 필터 켜짐), 전압 변조 시 최대 500 MHz
• 스펙트럼 범위: 1 ~ 9 kHz, 9 ~ 150 kHz (20MHz 필터 켜짐), 전압 변조 시 최대 500 MHz
Fluke MDA-510 / MDA-550 - 보고서, 통신 및 프로브 설정
보고서 데이터 캡처 & PC 전송
• 화면 저장: 보고서에 일반적인 50개 화면 저장 지원 (압축 비율에 따라 변동)
• PC 데이터 전송: 2GB USB 스틱, 미니 USB-USB 케이블 및 ScopeMeter™용 FlukeView™ 2 소프트웨어 사용
• PC 데이터 전송: 2GB USB 스틱, 미니 USB-USB 케이블 및 ScopeMeter™용 FlukeView™ 2 소프트웨어 사용
프로브 및 클램프 설정 지원
• 전압 프로브: 1:1, 10:1, 100:1, 1000:1, 20:1, 200:1
• 전류 클램프: 0.1, 1, 10, 20, 50, 100, 200, 400 mV/A
• 샤프트 전압 프로브: 1:1, 10:1, 100:1
• 전류 클램프: 0.1, 1, 10, 20, 50, 100, 200, 400 mV/A
• 샤프트 전압 프로브: 1:1, 10:1, 100:1
모델: Fluke MDA-510 및 MDA-550 모터 드라이브 분석기
Fluke MDA-550
모터 드라이브 분석기, 4채널, 500MHz(모터 샤프트 및 고조파 포함)
BP 291 리튬 이온 배터리 팩 1개
BC190 충전기/전원 어댑터 1개
VPS 100:1 고전압 프로브(앨리게이터 클립 포함) 3개
VPS410-II-R 10:1 500MHz 전압 프로브 1개
i400s AC 전류 클램프 3개
C1740 운반 케이스 1개
2GB USB 드라이브(설명서 및 FlukeView™ 2 소프트웨어 포함) 1개
SVS-500 샤프트 전압 세트 1개(브러시 3개, 프로브 홀더, 결합식 확장 로드 및 마그네틱 베이스)
Fluke MDA-510
모터 드라이브 분석기, 4채널, 500MHz
BP 291 리튬 이온 배터리 팩 1개
BC190 충전기/전원 어댑터 1개
VPS 100:1 고전압 프로브(앨리게이터 클립 포함) 3개
VPS410-II-R 10:1 500MHz 전압 프로브 1개
i400s AC 전류 클램프 1개
C1740 운반 케이스 1개
2GB USB 드라이브(설명서 및 FlukeView™ 2 소프트웨어 포함) 1개
-
MDA 시리즈 데이터 시
- 확장자 :
- 파일크기 :
- 1.40MB
