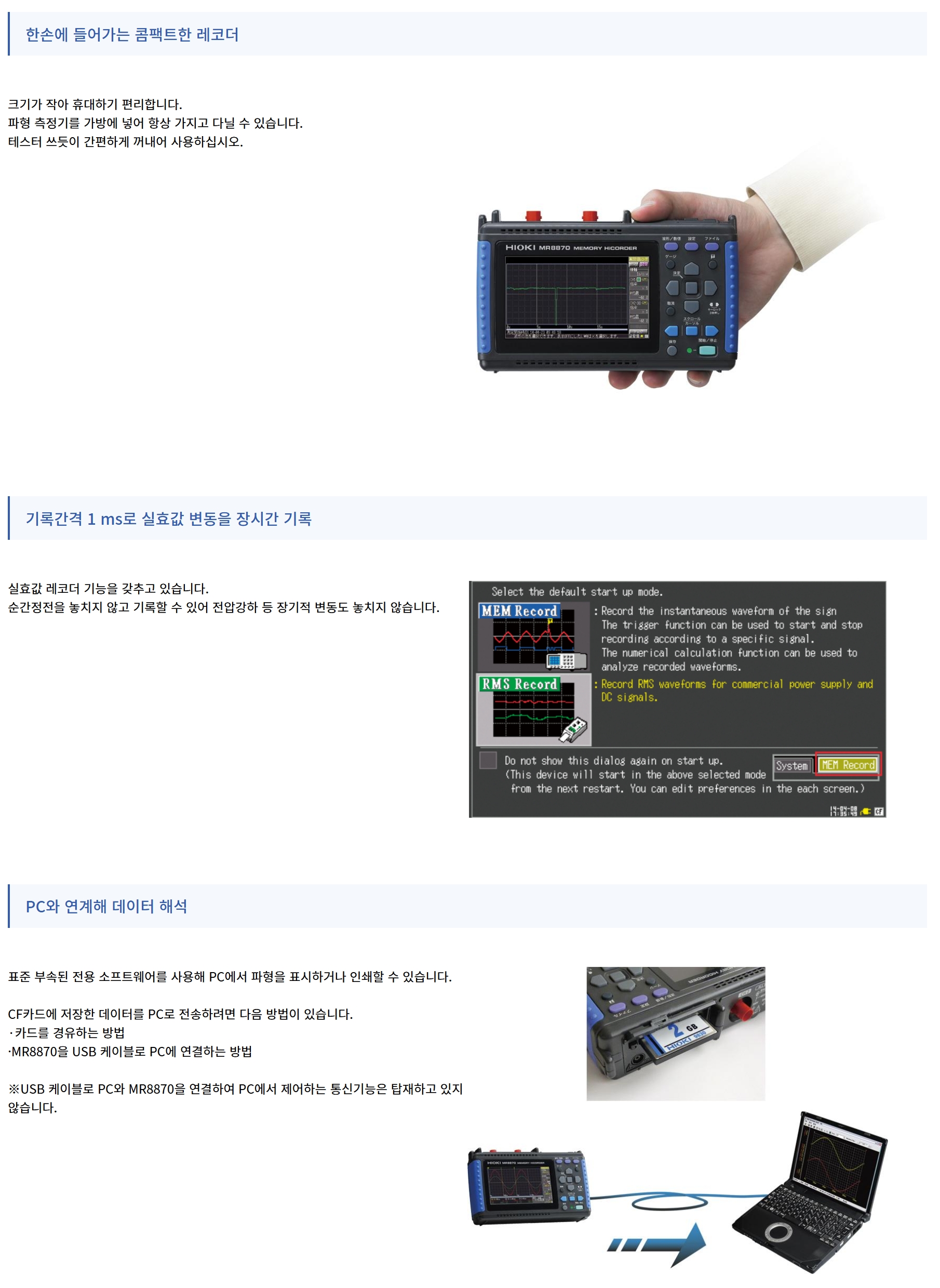

- ● 순간 파형모드와 , 실효값 변동의 기록모드를 탑재
● 측정하면서 CF카드에 데이터를 저장
● 2대 동기화+부속 PC 어플리케이션에서 4ch 장비로 사용가능
● 콤팩트 사이즈 본체로 휴대가 간단하며, 설명서를 보지 않아도 사용할 수 있는 간단 조작
● 초소형이면서 1M샘플링의 고성능
● 소형으로 깔끔한 디자인, 와이드 QVGA-TFT액정을 탑재

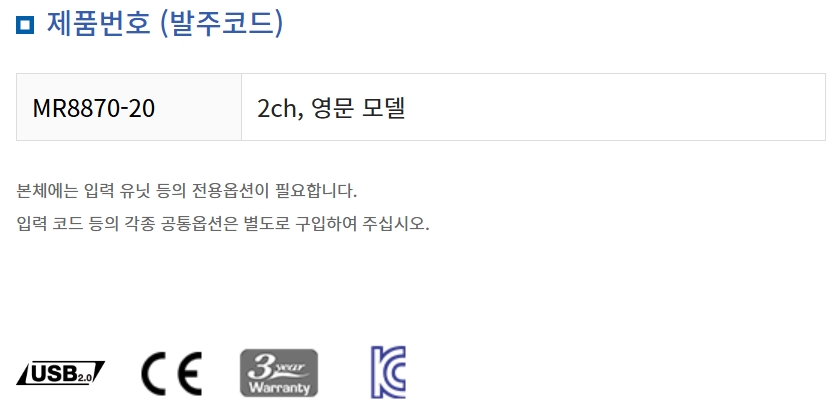

기본 및 입력 사양 (정확도 보증 기간 1년 / 조정 후 보증 기간 1년)
| 항목 | 내용 |
|---|---|
| 채널 수 |
아날로그 2 ch + 로직 4 ch * 아날로그 ch와 본체 간 절연, 로직 GND는 본체와 공통 |
| 측정 레인지 | 10 mV ~ 50 V/div (10 div 실물 크기), 12 레인지 (분해능: 레인지의 1/100) |
| 최대 정격 전압 | 단자 간: DC 400 V / 대지 간: AC, DC 300 V (측정 카테고리 II) |
| 주파수 특성 | DC ~ 50 kHz (-3 dB) |
| 측정 기능 | 메모리 레코더 (고속 기록), 실효값 레코더 (50/60 Hz/DC 전용) |
시간축 및 기록 사양
| 항목 | 내용 |
|---|---|
| 시간축 (메모리) |
• 레인지 : 100 µs ~ 5 min/div (20 레인지) • 분해능 : 100 포인트/div • 확대/압축 : 확대 ×2 ~ ×10 (3단) / 압축 1/2 ~ 1/1,000 (9단) |
| 기록 간격 (실효값) |
• 설정 범위 : 1 ms ~ 1 min (16 설정) • 샘플링 주기 : 200 μs 고정 (교류전압/전류 1000 실효값 데이터/s) • 엔벨로프 모드 : 상시 ON (기록 간격별 최대값·최소값 기록) |
| 메모리 용량 | 12 비트 × 2M 워드/ch |
| 외부 기억 장치 | CF 카드 TYPE I 슬롯 × 1 (최대 2 GB 지원) |
하드웨어 및 인터페이스 사양
| 항목 | 내용 |
|---|---|
| 디스플레이 | 4.3형 WQVGA-TFT 컬러 액정 (480 × 272 도트) |
| 표시 언어 설정 | 일본어, 영어 (패널 표기: 일본어) |
| 외부 인터페이스 |
USB 2.0 준거 (시리즈 미니 B 리셉터클 × 1) * CF 카드 내 파일을 PC로 전송 가능 (PC를 통한 장비 제어 불가) |
| 프린트 기능 | 없음 |
전원 및 기타 사양
| 항목 | 내용 |
|---|---|
| 전원 공급 |
• AC 어댑터 (Z1005) : AC 100 ~ 240 V (50/60 Hz), 30 VA max. (배터리 충전 포함) • 배터리 팩 (9780) : 3 VA, 연속 사용 약 2시간 (25°C 참고값, Z1005 병용 시 우선 사용), 충전 시간 약 200분 • 외부 DC 전원 : DC 10 ~ 16 V, 10 VA (연결 코드 상담 필요, 배선 3 m 이내) |

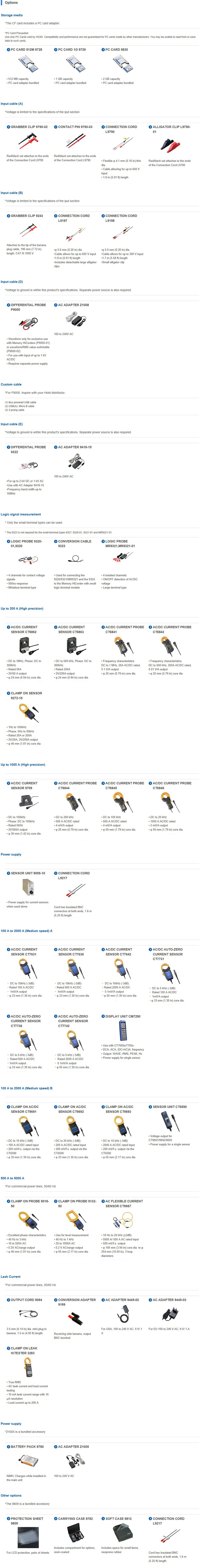

| 치수 / 질량 | 176W × 101H × 41D mm, 600 g (배터리 팩 포함) |
| 부속품 | 사용설명서 × 1, 측정가이드 × 1, 측정가이드 실효값편 × 1, AC 어댑터 Z1005 × 1, 스트랩 × 1, USB 케이블 L1003 × 1, 보호시트 9809 × 1 |
LabVIEW, MATLAB Script 대응 현황
| 제품명 | LabVIEW | MATLAB Script |
|---|---|---|
| MR8870 | X | X |
-
