● 최고의 파형 세부 정보에 대한 통찰력

• - 200MS / s 고속 샘플링 속도
• - 8G 포인트 대용량 메모리
• - 20MS / s로 내부 플래시 메모리에 장시간 기록
• - 10Gbps 이더넷 고속 데이터 전송
• - 최대 16 비트 아날로그 해상도

● 더 많은 포인트를 발견 할 수 있는 다양성

• - 8 개의 입력 모듈 슬롯
• - 최대 160 개의 동기화 된 채널

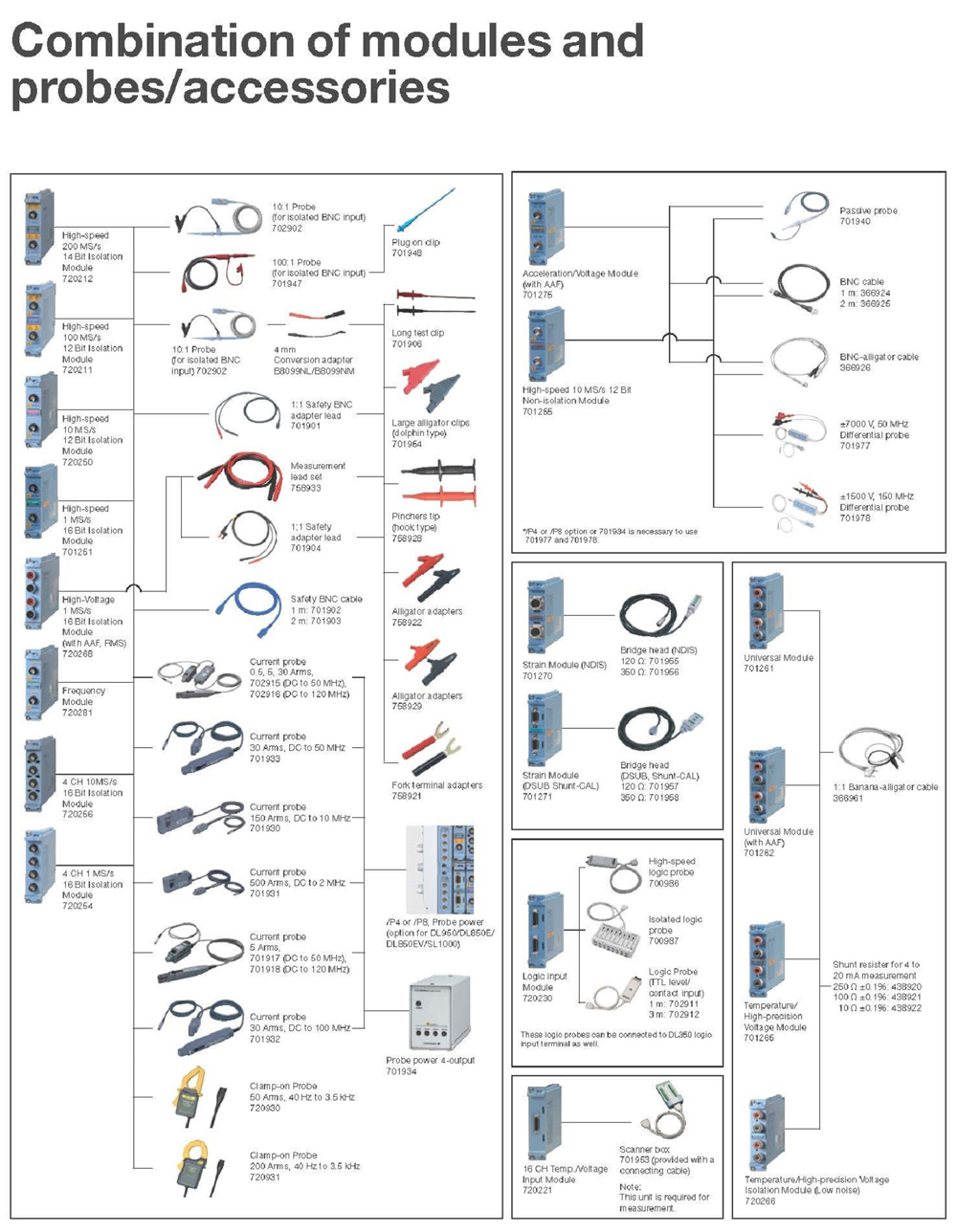

• - 다양한 절연 플러그인 모듈

● 사용이 쉽다

• - 새롭게 디자인 된 애플리케이션 메뉴
• - 12.1 인치 대형 터치 스크린

IEEE1588 * / IRIG 및 GPS 시간 동기화 (/ C35, / C40 옵션)

IEEE1588 신호와 시간 동기화가 가능합니다. / C40 옵션을 사용하면 DL950은 IEEE1588 마스터 신호를 출력 할 수 있습니다. IRIG 및 GPS를 사용한 시간 동기화도 가능합니다 (/ C35 옵션).

애플리케이션 * 광 트랜시버 모듈 720941 및 광섬유 코드 720942를 사용하십시오.

배터리 셀 평가

다점 진동 분석

다점 변형 테스트

애플리케이션 기반 메뉴

자주 사용하는 애플리케이션에 쉽게 액세스

애플리케이션 아이콘을 터치하면 그래픽 설정 화면이 나타납니다. 마법사 화면에 따라 측정 전에 설정을 직관적으로 변경하십시오.

모터 및 인버터 테스트

Measurement 전력 및 고조파 분석 (/ G05 옵션)

단일 DL950은 EV와 같은 배터리 구동 모터가있는 시스템을 평가하는 데 필요한 모든 것입니다. DL950은 인버터의 입력 및 출력 전력에서 변환 효율을 계산하고 모터 속도 및 토크의 기계적 변화를 포착하면서 외부 장애로 인한 고조파의 영향을 분석합니다.

인코더 회전 각도 (/ G03 또는 / G05 옵션)

DL950은 엔코더에서 출력되는 펄스에서 회전 각도를 계산하고 회전 각도의 추세를 파형으로 표시 할 수 있습니다. 회전 각도와 제어 신호를 동시에 관찰하고 이상 여부를 검사 할 수 있습니다.

장기 데이터 기록

듀얼 캡처 기능

내구성 테스트의 경우 장기 추세를 시각화하기 위해 저속 데이터를 모니터링하는 경우에도 고속 샘플링 속도로 일시적인 현상을 캡처해야합니다. 듀얼 캡처 기능은 두 가지 다른 샘플 속도로 동시에 기록함으로써 이러한 상충되는 요구 사항을 고유하게 해결합니다.

물리적 현상 분석

스트레인 게이지 트랜스 듀서 측정 (/ G03 또는 / G05 옵션)

부하, 압력 및 가속도는 로드셀 또는 토크 센서와 같은 스트레인 게이지 형 변환기를 연결하여 측정 할 수 있습니다. 이 기능은 번거로운 교정 값에서 변환을 자동으로 계산하고 쉽게 설정할 수 있습니다.

전력선 이상 감지

Power line abnormality detection (Wave Window Trigger)

특수 트리거는 일반적인 트리거로는 감지하기 어려운 주파수 변동, 전압 강하 및 기타 현상을 감지하는 데 사용됩니다. 이러한 트리거는 일시적인 전력 손실, 강하 및 서지와 같은 일반적인 전원 공급 장치 문제를 감지하는데도 사용할 수 있습니다.
