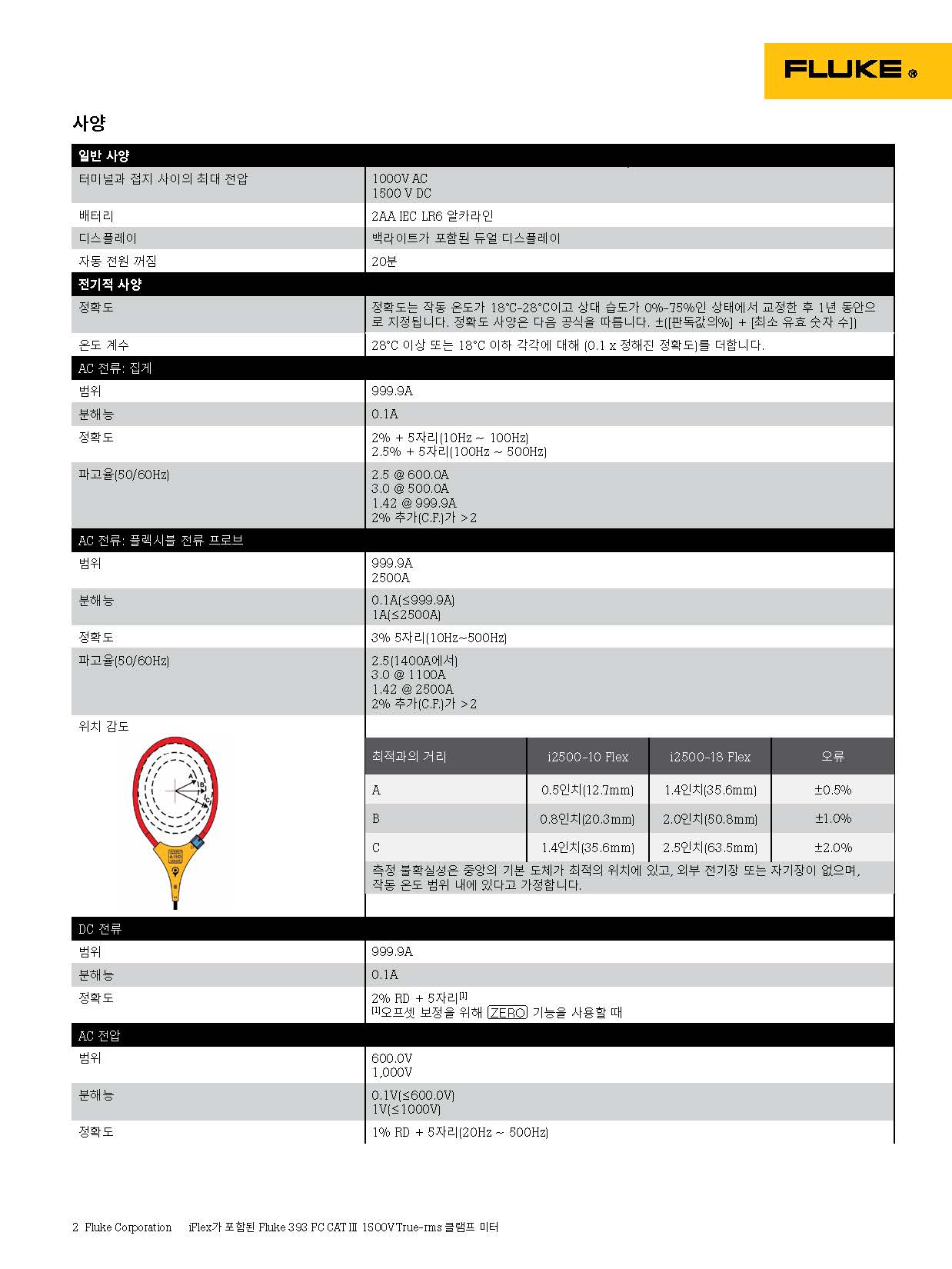

AC 전류 (측정턱)

측정 범위: 999.9 A (분해능 0.1 A)
정확도: ±(2% + 5dgt) (10 Hz ~ 100 Hz) / ±(2.5% + 5dgt) (100 Hz ~ 500 Hz)
파고율 (50/60Hz): 2.5 @ 600.0 A, 3.0 @ 500.0 A, 1.42 @ 999.9 A (C.F. > 2일 때 2% 추가)

AC 전류 (플렉시블 프로브)

측정 범위: 999.9 A / 2500 A (분해능 0.1 A / 1 A)
정확도: ±(3% + 5dgt) (10 Hz ~ 500 Hz)
파고율 (50/60Hz): 2.5 @ 1400 A, 3.0 @ 1100 A, 1.42 @ 2500 A (C.F. > 2일 때 2% 추가)
위치 감도 오차 (최적 거리 기준): A(±0.5%), B(±1.0%), C(±2.0%)

DC 전류

측정 범위: 999.9 A (분해능 0.1 A)
정확도: ±(2% RD + 5dgt) ※ Zero 보상 기능 지원

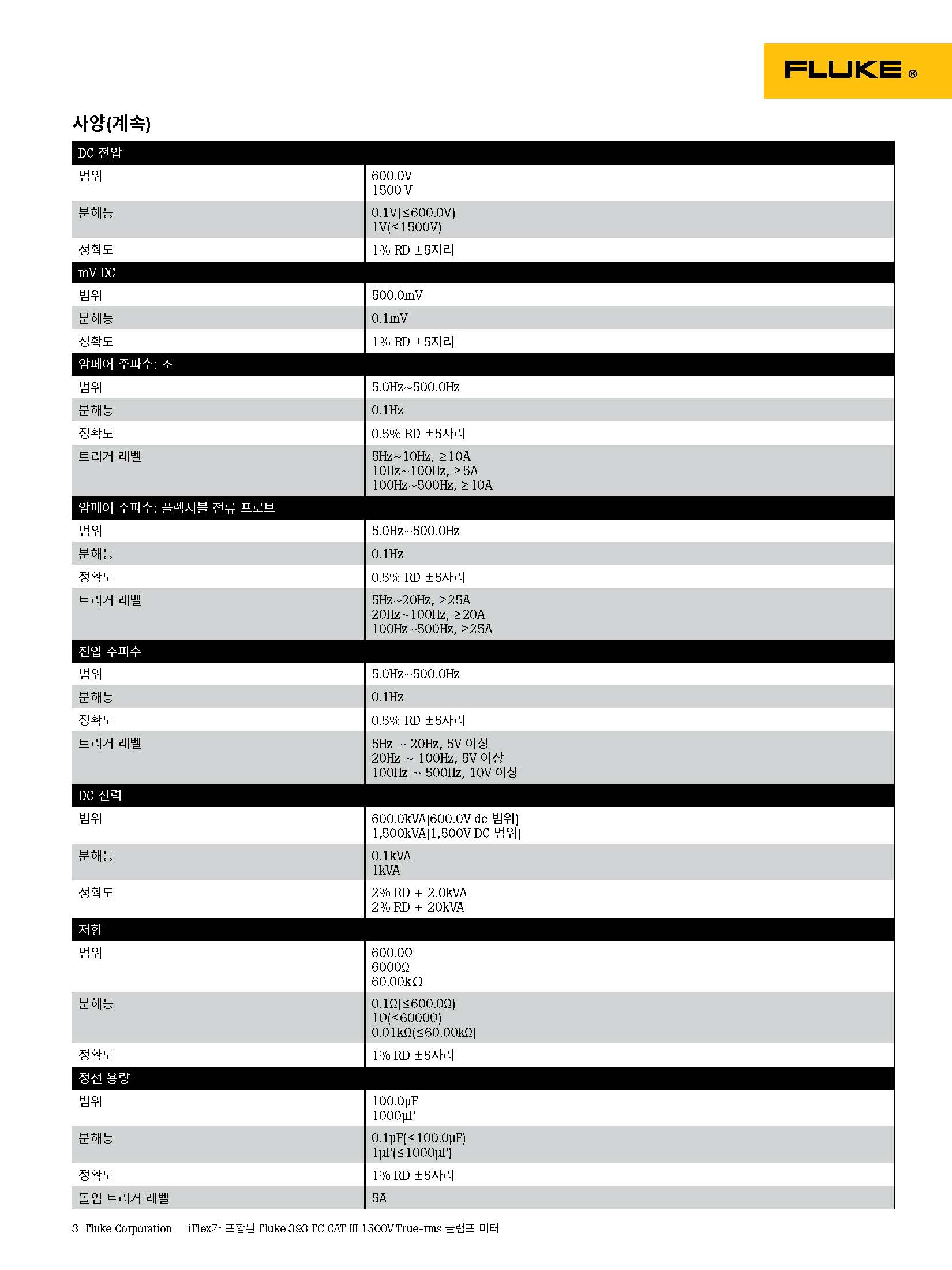

전압 (AC / DC / mV)

AC 전압: 600.0 V / 1,000 V (정확도 ±(1% RD + 5dgt), 20 Hz ~ 500 Hz)
DC 전압: 600.0 V / 1500 V (정확도 ±(1% RD + 5dgt))
mV DC: 500.0 mV (분해능 0.1 mV, 정확도 ±(1% RD + 5dgt))

주파수 측정 (Frequency)

범위: 5.0 Hz ~ 500.0 Hz (분해능 0.1 Hz, 정확도 ±(0.5% RD + 5dgt))
• 측정턱 트리거: 5~10Hz (≥10A), 10~100Hz (≥5A), 100~500Hz (≥10A)
• 플렉시블 프로브 트리거: 5~20Hz (≥25A), 20~100Hz (≥20A), 100~500Hz (≥25A)
• 전압 트리거: 5~100Hz (≥5V), 100~500Hz (≥10V)

DC 전원 / 저항 / 정전 용량

DC 전원: 600.0 kVA (±(2% RD + 2.0kVA)) / 1,500 kVA (±(2% RD + 20kVA))
저항: 600.0 Ω / 6000 Ω / 60.00 kΩ (정확도 ±(1% RD + 5dgt))
정전 용량: 100.0 µF / 1000 µF (정확도 ±(1% RD + 5dgt))
돌입 전류 (Inrush): 트리거 레벨 5 A

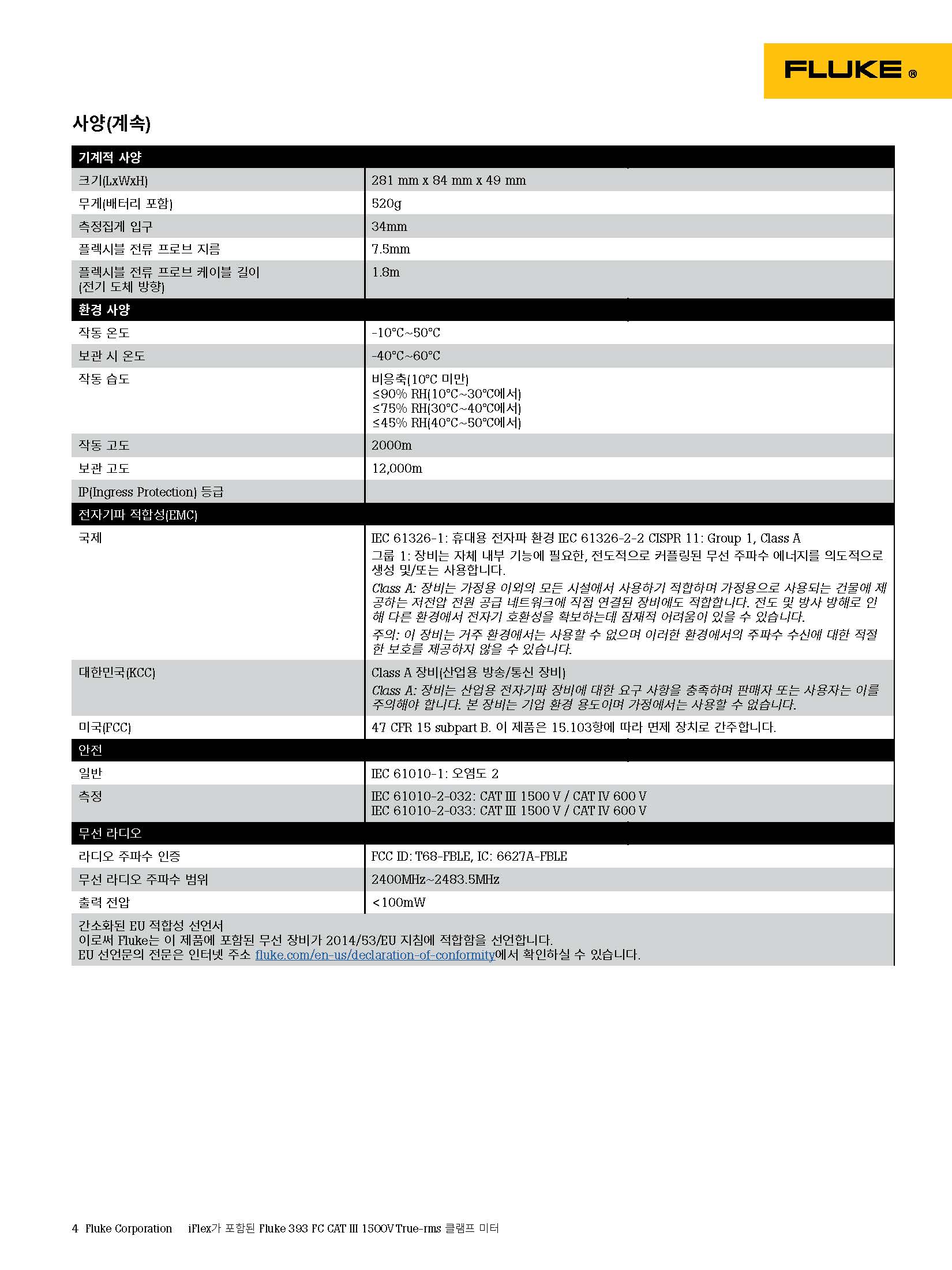

구조 및 치수

크기 (L x W x H): 281 mm x 84 mm x 49 mm
무게: 520 g (배터리 포함)
측정집게 입구: 34 mm
플렉시블 프로브: 지름 7.5 mm / 케이블 길이 1.8 m

전원 및 디스플레이

전원: 2 x AA (IEC LR6 알카라인)
디스플레이: 백라이트 지원 듀얼 디스플레이
자동 전원 꺼짐: 20분

정확도 규격 조건

교정 후 1년 보장 (작동 온도 18 °C ~ 28 °C, 상대 습도 0% ~ 75% 기준)
온도 계수: 28 °C 이상 또는 18 °C 이하 시 도출값에 (0.1 x 정해진 정확도) / °C 추가

온도 및 습도 환경

작동 온도: -10 °C ~ 50 °C (보관: -40 °C ~ 60 °C)
작동 습도: 비응축 (<10 °C), ≤90% RH (10~30 °C), ≤75% RH (30~40 °C), ≤45% RH (40~50 °C)
작동 고도: 2,000 m (보관: 12,000 m)
방수/방진 등급: IP54 (IEC 60529, 비작동 기준)

안전 등급 및 규격

터미널-접지 최대 전압: AC 1,000 V / DC 1500 V
안전 규격: IEC 61010-1 (오염도 2), IEC 61010-2-032 / IEC 61010-2-033 (CAT III 1500V / CAT IV 600V)
EMC: IEC 61326-1 / IEC 61326-2-2, CISPR 11 (Group 1, Class A), 대한민국 KCC (Class A 산업용), 미국 FCC (47 CFR 15 subpart B)
