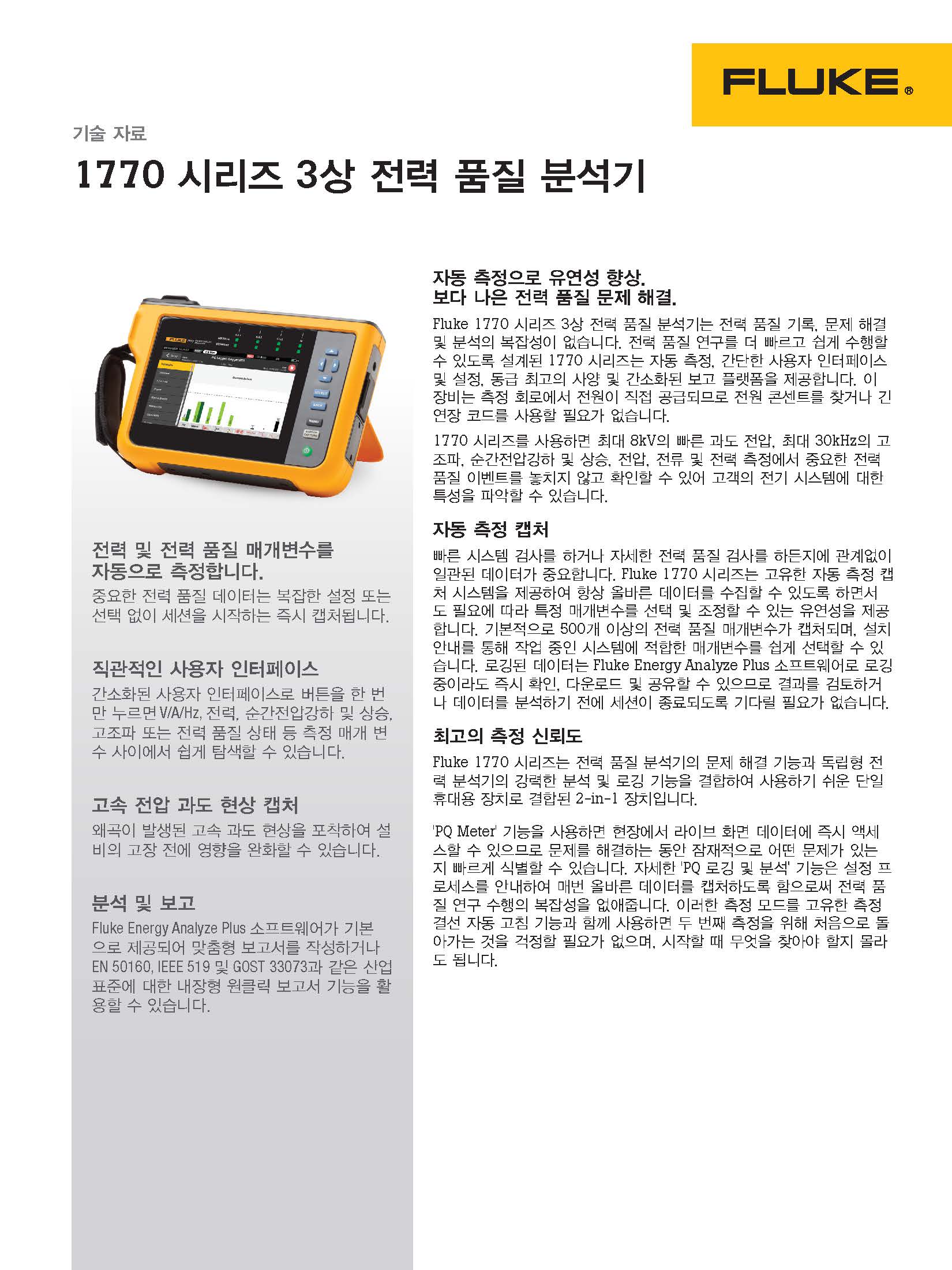

Fluke 1770 시리즈 입력 및 과도 전압 사양
| 항목 | 내용 |
|---|---|
| 전압 입력 |
• 입력 채널 : 4개 입력 (3상 및 PE 참조 중성선, 5개 커넥터) • 측정 범주 및 최대 입력 : 1000V CAT III / 600V CAT IV (최대 1000V rms / 1000V dc, 1700Vpk) • 공칭 전압 범위 : Wye 및 단상 50V~1000V / 델타 100V~1000V (IEC 61000-4-30 Class A 준수) • 대역폭 및 샘플링 : DC ~ 30 kHz (PQ 측정시), 24비트 동기 샘플링 (80 kS/s @ 50/60Hz) • 입력 임피던스 : P-P/P-N 간 10 MΩ, P-PE/N-PE 간 5 MΩ |

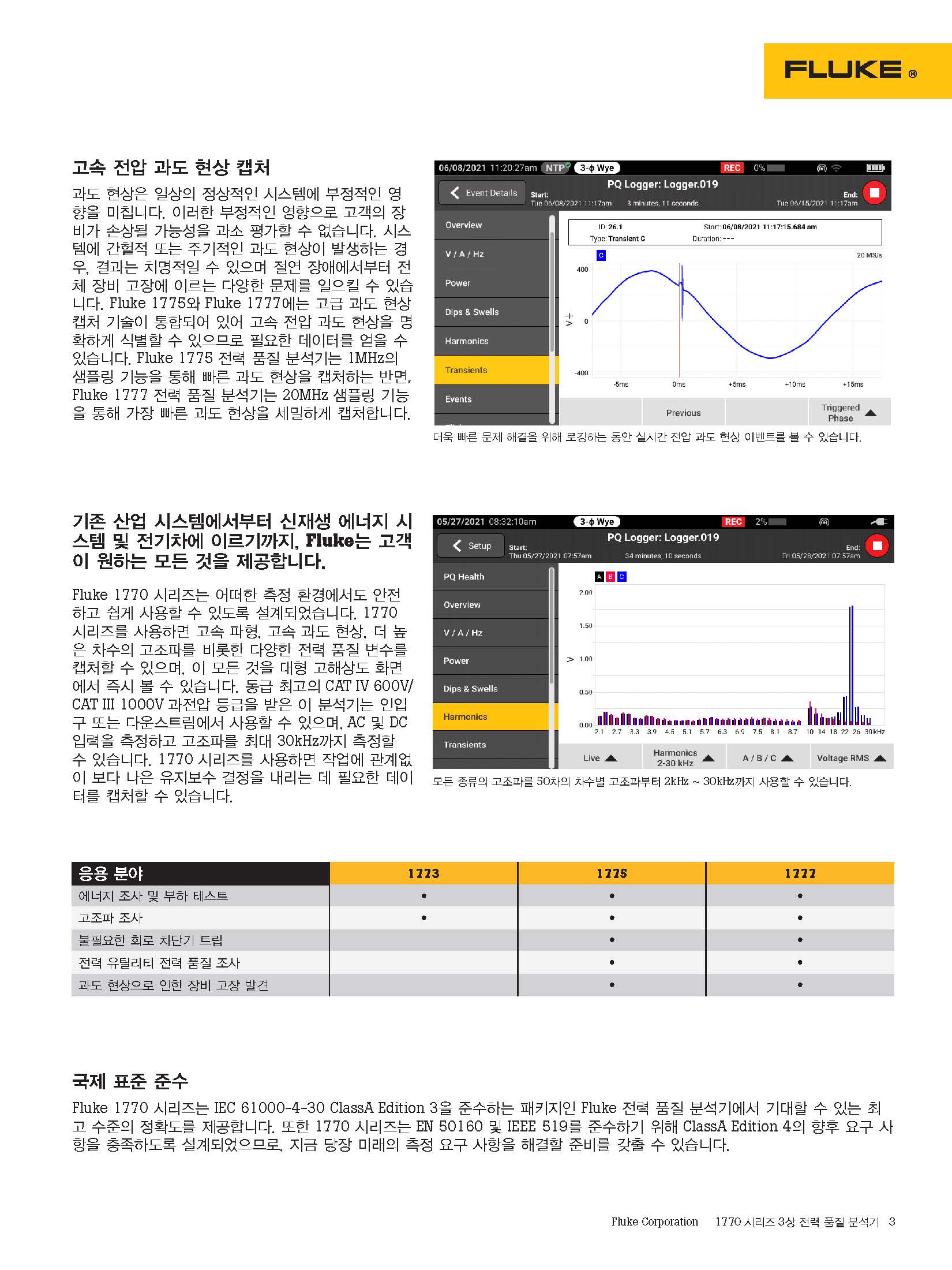

| 과도 전압 (Transient) |
• 측정 범위 및 대역폭 : ±8 kVpk / DC ~ 1 MHz (14비트 동기 샘플링) • 샘플링 속도 : Fluke 1775 (1 MS/s), Fluke 1777 (1 MS/s 및 20 MS/s 지원) • 트리거 : 1.5 kHz 초과 고주파 성분에 대한 조정 가능 트리거 레벨 |
| 전류 입력 |
• 입력 채널 : 4개 입력 (3상 및 중성선, 자동 센서 인식 지원) • 측정 범위 : 센서별 가변 (iFlex 1500A: 1~1500A / iFlex 3000A: 3~3000A / iFlex 6000A: 6~6000A / AC클램프 i40s: 40mA~40A / i400s: 4~400A / DC클램프 80i-2010s: 20~2000A) • 대역폭 및 샘플링 : DC ~ 30 kHz, 24비트 동기 샘플링 (80 kS/s @ 50/60Hz) • 입력 임피던스 : 11 kΩ |
| Aux (보조) 입력 |
• 입력 채널 및 범위 : 2개 채널 (0V~±10V DC / 0V~1000V DC) • 입력 임피던스 및 스케일링 : 2.92 MΩ / mx + b 형태의 사용자 정의 단위(최대 8자, 예: °C, psi, m/s) |
전력 품질 측정, 고조파 및 데이터 저장

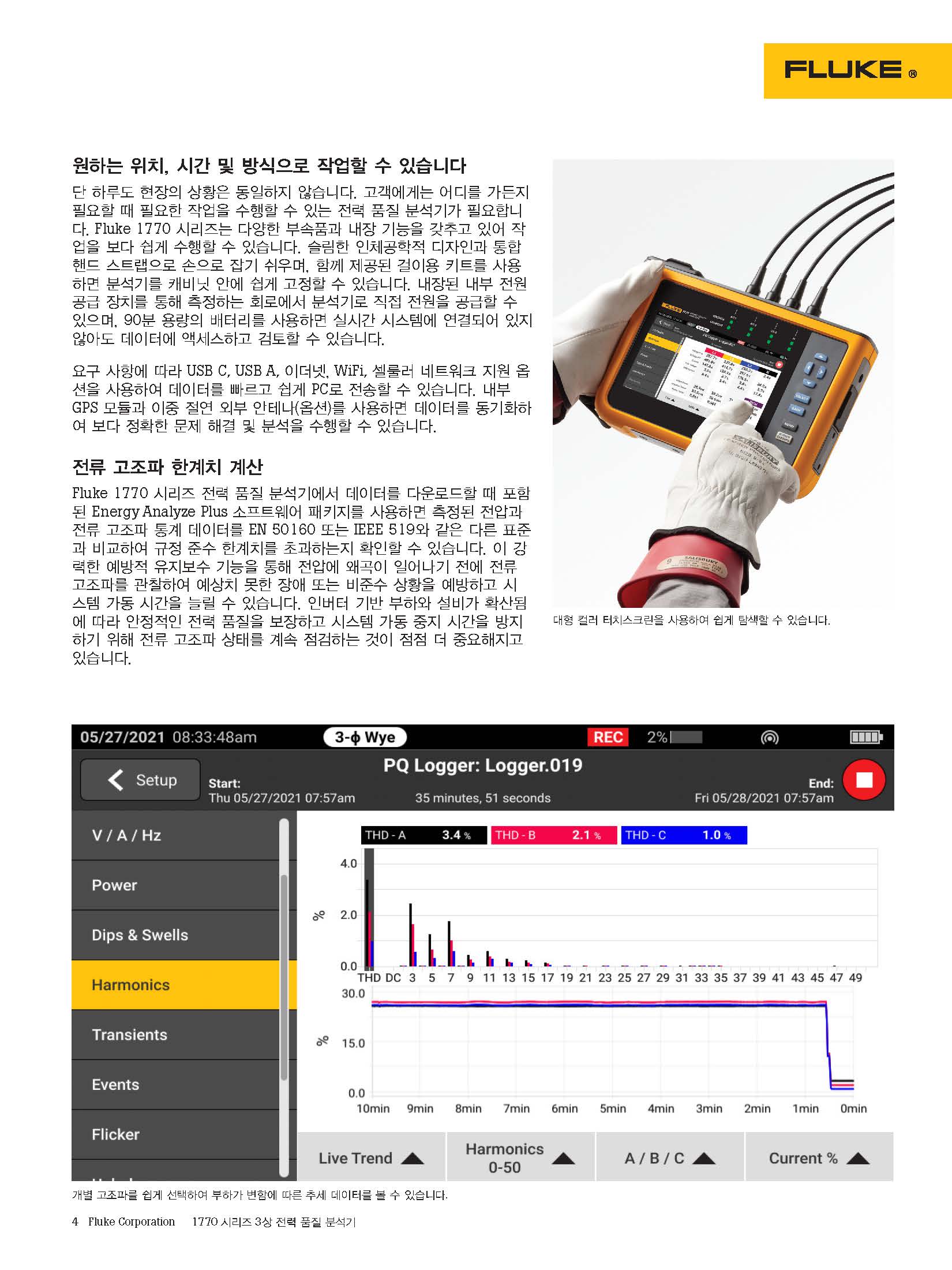

| 항목 | 내용 |
|---|---|
| 측정 토폴로지 | 1-φ, 1-φ IT, 분상, 3-φ 델타, 3-φ 와이 IT, 3-φ 아론/블론델 (2요소 델타), 3-φ 델타 오픈 레그, 3-φ 하이 레그 델타 |
| 고조파 및 초고조파 |
• 고조파 / 상호고조파 : h0 ~ h50 (전압, 전류, 전력 % 기본파 및 RMS) • 초고조파 (Supraharmonics) : 2 ~ 9 kHz (200Hz 빈), 9 ~ 30 kHz (2kHz 빈) • THD 계산 : 최대 50개 고조파 기준 동시 계산 (IEC 61000-4-7 Class 1 준수) |
| 이벤트 및 PQ 측정 |
• PQ 이벤트 : 전압 급강하, 급상승, 순간정전, 빠른 전압 변화, 파형 편차, 과도 현상, 유입 전류 • 트리거 기록 : 10초간 반사이클 RMS, 10/12사이클 파형, 기본 신호(최대 120초), 과도 파형 |
| 데이터 저장 및 메모리 |
• 내부 메모리 : Fluke 1773/1775 (8GB 내부, microSD 확장 지원) / Fluke 1777 (32GB microSD 기본 탑재) • 로깅 용량 : 1분 간격, 100개 이벤트 설정 시 8주 분량 세션 10개 저장 |
| 준수 표준 및 인터페이스 |
• 표준 준수 : IEC 61000-4-30 Class A, IEC 62586 PQI-A-PI, IEEE 519, IEEE 1459, EN 50160 • 통신 포트 : 1Gbps 이더넷, USB-A (호스트), USB-C (PC 연결 및 PD 2.0 보조 전원 지원) • 무선 및 GPS : Wi-Fi 802.11ac (AP/클라이언트), Bluetooth 5.0/BLE, GPS/GLONASS (MCX 커넥터) |
주요 매개변수별 측정 정확도
| 매개변수 | 측정 범위 | 분해능 | 고유 정확도 |
|---|---|---|---|
| 전압 (Voltage) | 1,000 V | 0.1 V | 공칭 전압의 0.1% (IEC 61000-4-30 Class A 준수) |
| 과도 전압 (Transient) | ±8 kVpk | - | ±(5% + 0.25%) |
| 전류 (iFlex 1500A 사용시) | 150 A / 1500 A | 0.01 A / 0.1 A | ±(1% + 0.02%) |
| 유효 전력 (P) | PF ≥ 0.99 기준 | 0.1 kW ~ 10 kW | 1.2% + 0.005% (iFlex 1500A 사용 시) |
| 주파수 (Frequency) | 42.5 Hz ~ 69 Hz | 0.001 Hz | ±0.01 Hz |
| 플리커 (Flicker) | Pst, Plt : 0 ~ 20 | 0.01 | ±5% |
일반 제원, 전원 공급 및 환경 규격
| 항목 | 내용 |
|---|---|
| 전원 공급 및 UPS |
• 전원 입력 : 100V ~ 600V AC (-15% / +10%), 소비전력 최대 40VA • 비상 전원 (UPS) : 교체 가능한 BP1770 리튬이온 배터리 (작동 시간 약 1.5시간) |
| 작동 및 보관 환경 |
• 작동 / 보관 온도 : -10 °C ~ 50 °C / -20 °C ~ 60 °C • 작동 습도 : -10°C~30°C에서 ≤95% RH (응축 없음), 50°C에서 35% RH • 작동 고도 : 최대 2,000 m (4,000 m 고도 진입 시 안전 등급 감채 적용) |
| 외형 및 보안 |
• 크기 / 무게 : 28.0 cm × 19.0 cm × 6.2 cm / 2.1 kg • 방진·방수 등급 : IP50 (IEC 60529) • 도난 방지 : Kensington 잠금 슬롯 지원 |
| 보증 및 교정 |
• 보증 기간 : 본체 2년 / 액세서리 1년 • 권장 교정 주기 : 2년 |
-
