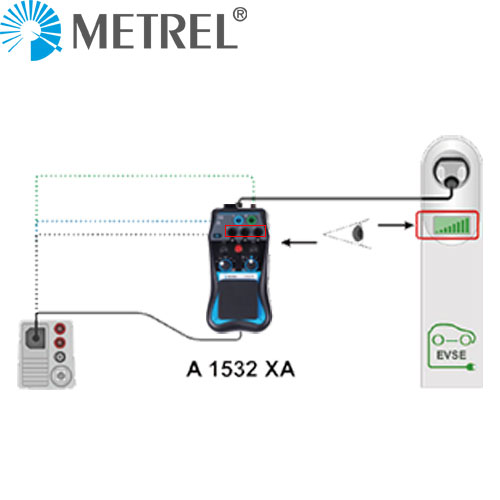

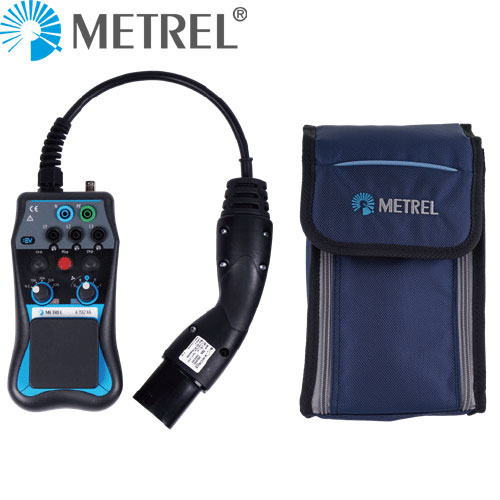

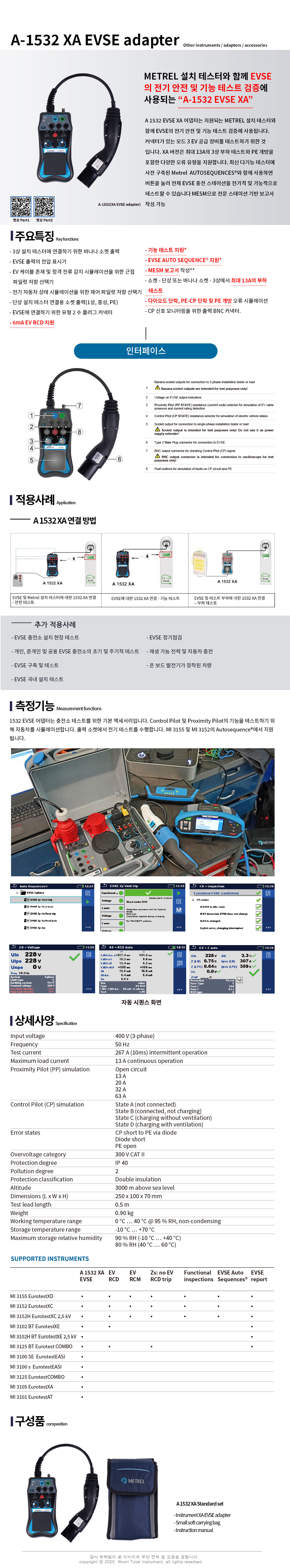

1. 전기적 및 시뮬레이션 사양 (Electrical & Simulation Specifications)

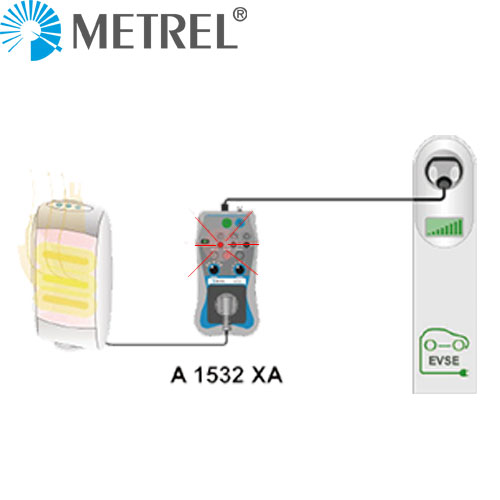

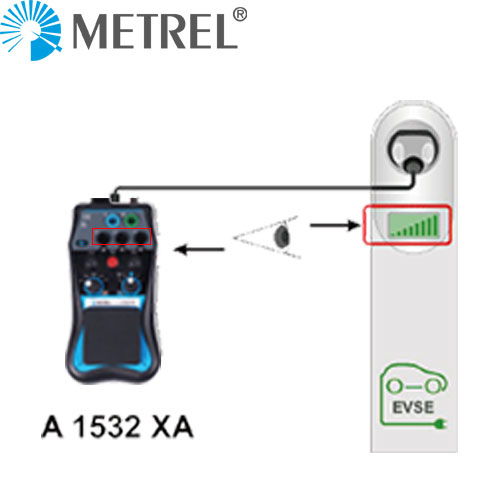

| 구분 (Parameter) | 사양값 (Value) |
|---|---|
| 입력 전압 및 주파수 | 400 V (3상 / 3-phase), 50 Hz |
| 시험 전류 (Test Current) | 267 A (10 ms) 간헐 작동 (Intermittent operation) |
| 최대 부하 전류 (Max. Load Current) | 13 A 연속 작동 (Continuous operation) |
| PP 시뮬레이션 (Proximity Pilot) | Open circuit, 13 A, 20 A, 32 A, 63 A |
| CP 시뮬레이션 (Control Pilot) |
• State A: 미연결 (Not connected) • State B: 연결됨 / 충전 대기 (Connected, not charging) • State C: 충전 중 / 환기 미요구 (Charging without ventilation) • State D: 충전 중 / 환기 요구 (Charging with ventilation) |
| 고장 상태 시뮬레이션 (Error States) |
• 다이오드를 통한 CP-PE 단락 (CP short to PE via diode) • 다이오드 단락 (Diode short) • PE 단선 (PE open) |
2. 안전 및 일반 사양 (Safety & General Specifications)
| 과전압 범주 및 오염도 | 300 V CAT II / 오염도 2 (Pollution degree 2) |
| 방수/방진 및 보호 등급 | IP 40 / 이중 절연 (Double insulation) |
| 작동 고도 (Altitude) | 해수면 기준 최대 3000 m |
| 외형 치수 및 리드선 길이 | 250 x 100 x 70 mm (L x W x H) / 테스트 리드 길이: 0.5 m |
| 무게 (Weight) | 0.90 kg |
| 작동 환경 (Working Temp. & Humidity) | 0 °C … 40 °C @ 95 % RH (비응축) |
| 보관 환경 (Storage Temp. & Humidity) |
-10 °C … +70 °C 최대 상대 습도: 90 % RH (-10 °C … +40 °C) / 80 % RH (40 °C … 60 °C) |
