기본 정보 및 연동 장비

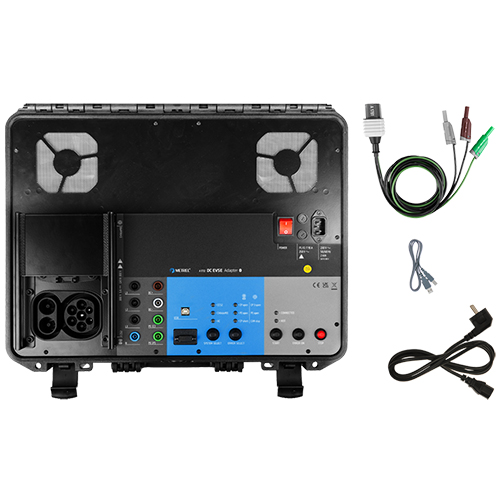

• 함께 사용 가능한 장비: MI 3155 EurotestXD

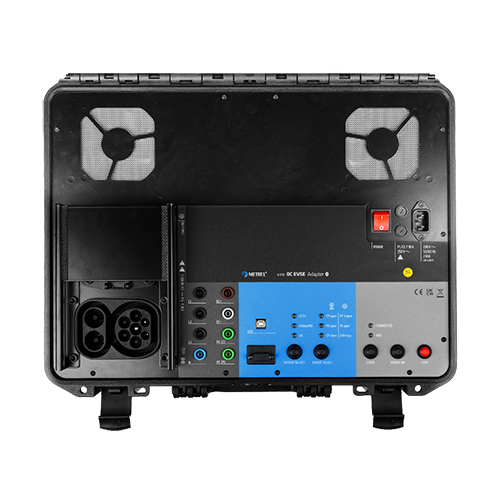

• 외형 케이스: 내충격성 플라스틱 (휴대형)
• 외형 치수 (W x H x D): 50 cm x 25 cm x 41 cm
• 무게: 16.2 kg

전원 공급 및 전력 소비

• 전원 전압 및 주파수: 205 ... 254 V AC, 50 Hz / 60 Hz
• 최대 소비 전력: 2,000 VA
• 전원 공급 과전압 범주: CAT II / 300 V

안전 범주 및 보호 등급

• 측정 범주 (Measuring Category): CAT III / 300 V
• 전원 보호 등급: Class I
• 오염도 (Pollution Degree): 2
• 방수/방진 등급 (IP): IP40
• 사용 가능 고도: ≤ 2,000 m

통신 표준 (Communication Standards)

• CHAdeMO: Version 0.9.1 이상 지원
• CCS (DC): ISO 15118-1 또는 DIN SPEC 70121 (기본값: ISO, 필요 시 DIN 적용)
• CCS (AC): EN 61851-1 Low level

전기차 배터리 모사 (Simulated EV Battery)

• 모사 전압 (Voltage): 280 V ~ 310 V
• 부하(충전) 전류: 약 4.9 A (300 V 기준)
• 입력 저항 (Input Resistance):
  - DC+ / DC-: 24 MΩ
  - DC+ / PE, DC- / PE: > 200 MΩ

통신 및 전자파 적합성 (EMC)

• 인터페이스:
  - USB 2.0 (Standard Type-B)
  - Bluetooth v4.2 BR/EDR 및 BLE 규격
• 전자파 방출 (Emission): Class B (Group 1)
• 전자파 내성 (Immunity): 산업용 환경 (Industrial environment)

환경 조건 (Reference, Operation, Storage)

• 기준 시험 환경 조건:
  - 기준 온도: 15 °C … 35 °C | 기준 습도: 35 % … 65 % RH
• 동작 환경 조건:
  - 사용 위치: 야외 사용 가능 (Outdoor use)
  - 동작 온도 범위: -10 °C … +40 °C
  - 동작 상대 습도: 최대 85 % RH (0 °C … 40 °C), 비응축
• 보관 환경 조건:
  - 보관 온도 범위: -20 °C … +60 °C
  - 보관 상대 습도: 최대 90 % RH (-10 °C … +40 °C) / 최대 80 % RH (40 °C … 60 °C)
