GRAPHTEC

분리형 멀티채널데이터로거

￦3,400,000

구매하기

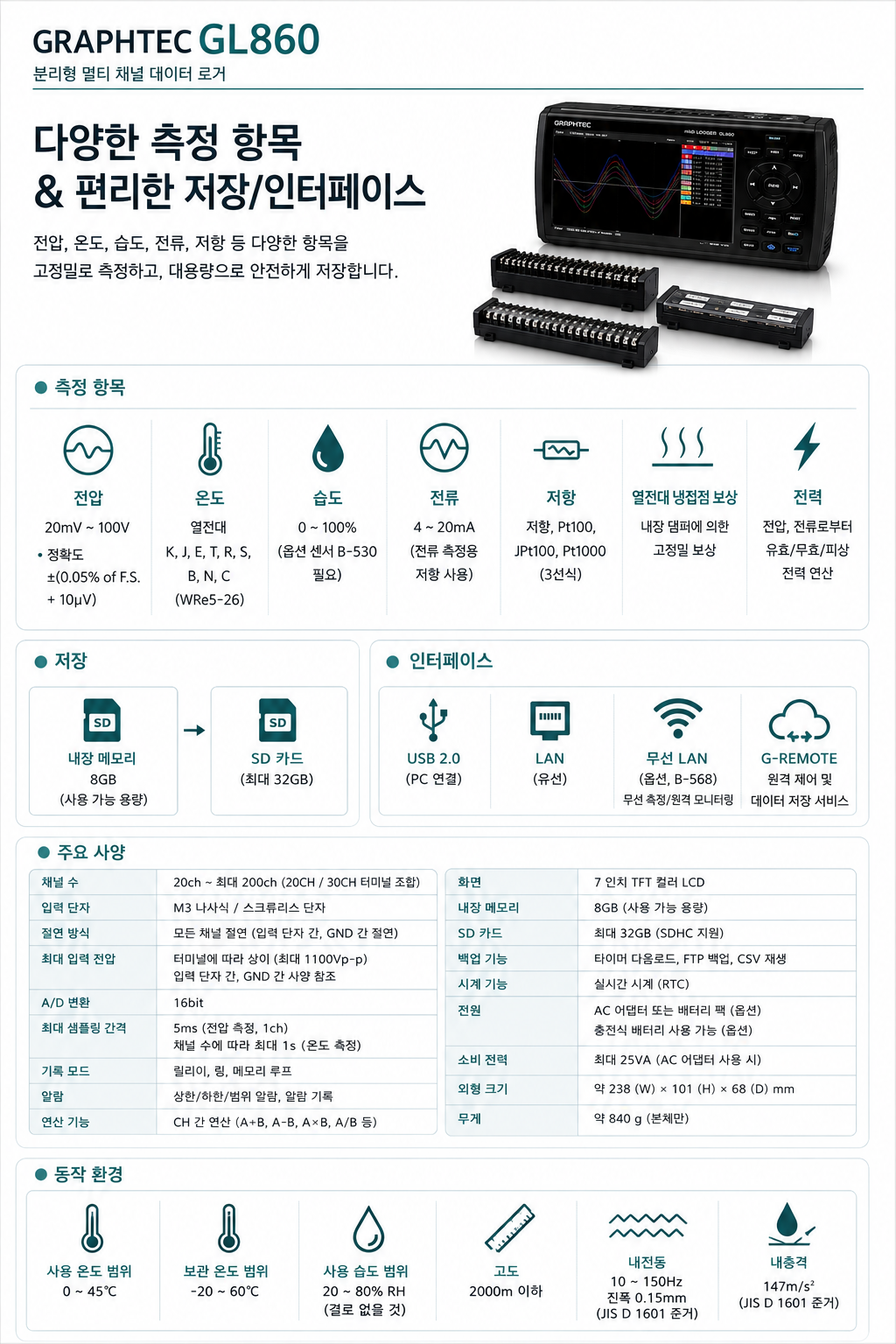

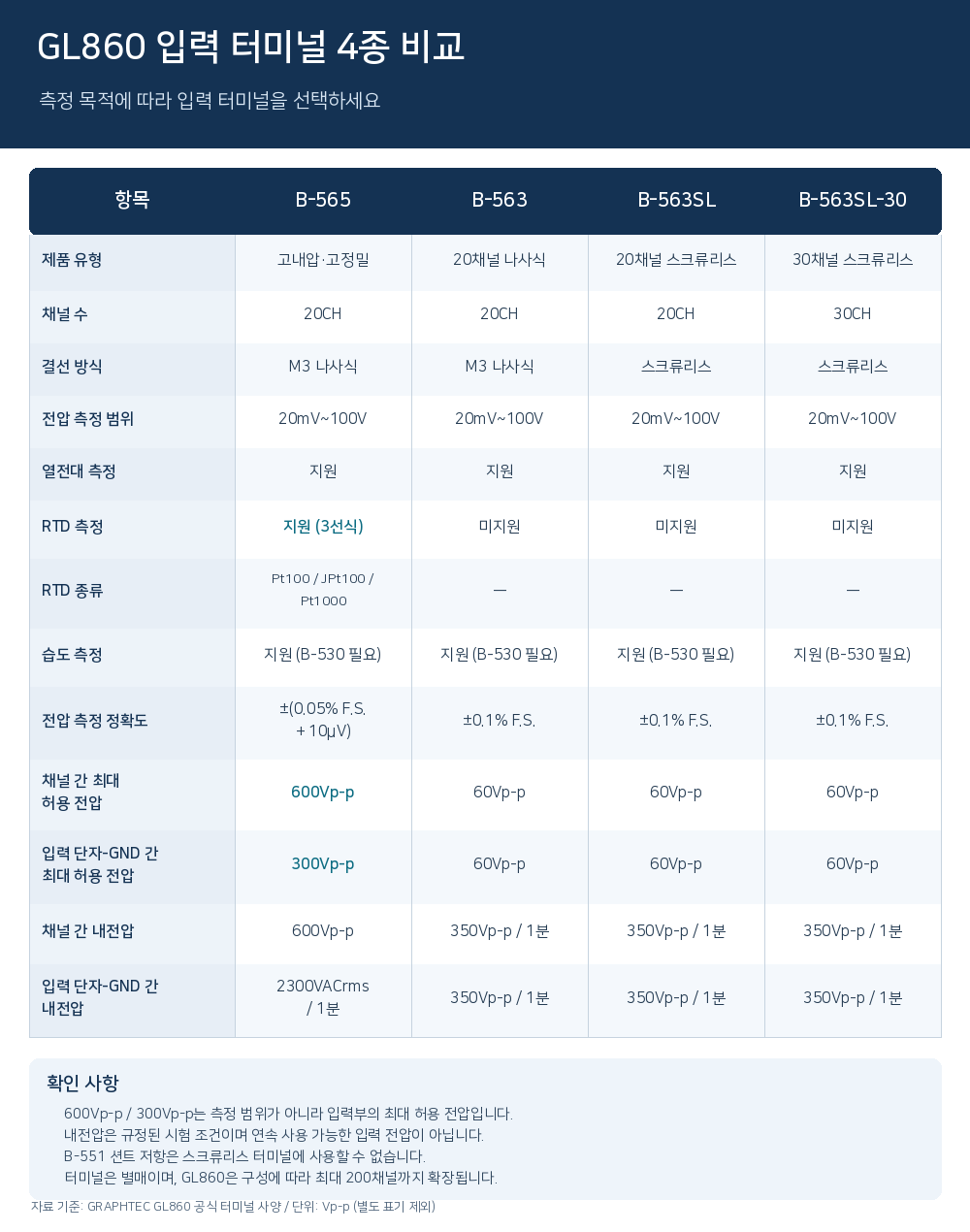

구분	내고전압	30CH 내사양 입력 단자 (B-563SL-30)	20채널 나사식 입력 단자 (B-563 / B-563SL)
채널 수	단자당 20채널	단자당 30채널	단자당 20채널
측정	전압	20 mV~100 V
	온도	열전대 K, J, E, T, R, S, B, N, C (R, WRe5-26) RTD (3선식만 해당) / RTD는 연결할 수 없음
	습도	0~100% (선택적 습도 센서 B-530 필요)
최대 입력 전압	20 mV~2 V 범위: 60 Vp-p (입력 단자간), 5 V~100 V 범위: 110 Vp-p (입력 단자간) 600 Vp-p (입력 단자간) 300 Vp-p (입력 단자와 GND 사이)
전압 측정 정확도	±(0.05% of F.S. + 10 μV)	±0.1% of F.S.	±0.1% of F.S.
치수(대략)	240 × 166 × 52.5 mm (돌출부 제외)	240 × 158 × 52.5 mm (돌출부 제외)	240 × 158 × 52.5 mm (돌출부 제외)
무게(대략)	1035 g (AC 어댑터 및 배터리 제외)	1010 g (AC 어댑터 및 배터리 제외)	1010 g (AC 어댑터 및 배터리 제외)

항목	설명
지원 OS(*6)	Windows 11 / 10
지원 웹 브라우저	Google Chrome (권장), Microsoft Edge, Firefox (*HTML5를 지원하는 인터넷 브라우저)
서비스 내용	<원격 제어 서비스> 인터넷 연결을 통해 브라우저에서 G-REMOTE의 측정 데이터를 손쉽게 원격 제어 및 확인 <데이터 저장 서비스> 인터넷 연결을 통한 Graphtec 클라우드 서버에 데이터 저장 서비스에 대한 자세한 내용은 웹사이트를 참조하십시오. 본 서비스는 특정 지역에서만 제공됩니다.

항목	설명
지원 OS(*6)	Windows 11 / 10
GL28-APS	PC에서 본체 설정 및 데이터 기록, 저장, 재생 가능 지원 모델: GL860 / GL260 / GL840 / GL240 연결 가능 유닛/채널: 최대 10개 유닛 / 1,000채널
GL-Connection	GL 시리즈 통합 소프트웨어 PC에서 본체 설정 및 데이터 기록, 저장 및 재생 가능 지원 모델: GL7000 Plus / GL2000 / GL980 / GL860 / GL840 / GL260 / GL240 / GLT400 연결 가능 유닛: 20 / 최대 2,000채널

항목	코드	설명
테스트 인증서	B-TEST	*제품 구매 시 주문한 문서의 데이터는 제조 시점 기준입니다. 최신 데이터가 포함된 문서를 주문할 경우 추가 비용이 발생합니다.
추적성 차트	B-TRACE
교정 인증서	B-CAL

*1 : GL용 입력/출력 케이블(옵션 B-513)이 필요합니다.

*2 : 파일당 2GB로 녹음, SD 카드 사용 가능, SDHC 지원, 최대 약 32GB 메모리

*3 : 링 설정 및 외부 샘플링 기능이 켜져 있을 경우 백업 기능을 사용할 수 없습니다.

*4 : 사용 가능 온도 범위: -25℃~+80℃ (특별 주문/10m, 15m, 20m 가능)

*5 : 미국 지역에서는 이용 불가.

*6 : OS 제조사가 더 이상 지원하지 않는 OS는 Graphtec에서도 지원하지 않습니다.

*7 : 채널당 1개의 선로 저항이 필요합니다. 나사 없는 단자와는 함께 사용할 수 없습니다.

• 장비 또는 PC 장애 가능성으로 인해 기기 내 데이터 파일의 메모리 보존을 보장하지 않습니다. 데이터 손실을 방지하기 위해 가능한 경우 항상 데이터를 백업하십시오.

• 본 브로셔에 기재된 브랜드명 및 제품명은 해당 소유자의 상표 또는 등록상표입니다.

• 언급된 항목은 사전 통보 없이 변경될 수 있습니다. 제품에 대한 자세한 내용은 웹사이트를 참조하거나 현지 담당자에게 문의하십시오.

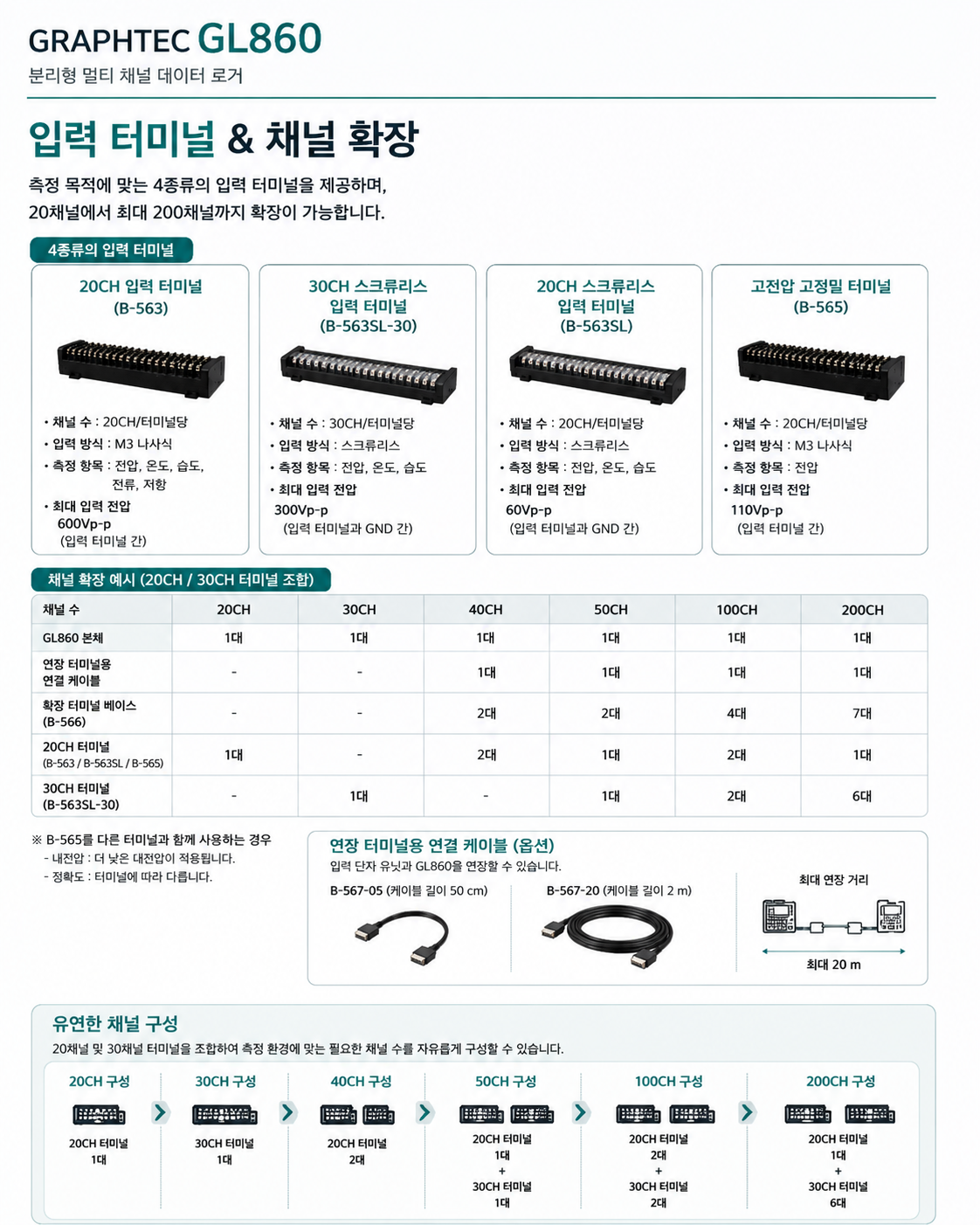

항목	모델	설명
GL 무선 LAN 장치	B-568	표준: IEEE802.11b/g/n 통신 거리: 약 40 m (상황에 따라 다름)
고전압 정밀 단자	B-565	아날로그 입력 단자
30CH 나사 없는 입력 단자	B-563SL-30	아날로그 입력 단자
20CH 나사식 입력 단자	B-563	아날로그 입력 단자
20CH 나사 없는 입력 단자	B-563SL	아날로그 입력 단자
입력 단자용 베이스 유닛	B-566	각 입력 단자 부착용
입력 단자 커버	B-588	각 아날로그 단자에 장착 가능 B-551 션트 저항기 사용 시 장착 불가
확장 단자용 연결 케이블 (50 cm)	B-567-05	연결 케이블 (50 cm)
연장 단자용 연결 케이블 (2 m)	B-567-20	연결 케이블 (2 m)
배터리 팩	B-573	1팩: 7.2 V (2875 mAh), 2팩 장착 가능
본체용 DIN 레일 브라켓	B-570	주문 제작
DIN 레일용 브라켓 (B-566용)	B-540	주문 제작
GL 시리즈용 입력/출력 케이블	B-513	길이 2 m (케이블 끝에 클립 없음)
DC 드라이브 케이블	B-514	2 m 길이 (케이블 끝에 클립 없음)
습도 센서(*4)	B-530	3 m 길이 (전원 플러그 포함)
미디 로거 보관 케이스(*5)	B-581	RoHS 지침 지원
초미세 K형 열전대	ST-55K-TC-12M	팁 와이어 φ0.127, 0.5 × 0.7 × 200 mm 연장선 1 m, -40~260℃, Class 2, 5개
션트 저항기 250 Ω(*7)	B-551-10	±250 Ω (0.1%), 정격 전력 1 W 최대 작동 전압 15.8 V
GL860용 AC 어댑터	ACADP-20	유지보수용 어댑터
