MI 2093 라인 트레이서는 벽, 바닥, 지면의 석고 아래에 숨겨진 전도성 경로를 추적하거나 여러 전선 다발에서 특정 전선을 찾아내는 데 사용되는 범용 장비입니다.

특정 회로에 속한 퓨즈나 콘센트의 위치도 찾을 수 있습니다.

라인 트레이서를 사용하면 작업자가 숨겨진 배선 문제(단락, 정전, 단선)를 손쉽게 해결할 수 있습니다.

측정 기능

벽, 천장, 바닥 및 지면에 있는 케이블 추적;

활선 또는 무전압 케이블 추적;

케이블 단선 및 단락 위치 파악;

숨겨진 콘센트 및 배전함 위치 파악;

퓨즈 위치 파악 및 회로 할당;

여러 전선이 묶여 있는 곳에서 개별 전선을 식별하는 것;

배관 설치 및 기타 전도성 루프 추적.

주요 특징

최대 2m 깊이까지 탐지할 수 있습니다.

전원이 공급되는 시스템과 공급되지 않는 시스템 모두에서 작동합니다.

고감도 수신기 R10K는 측정 대상선 또는 물체 주변에 주입된 신호를 감지합니다.

감도 조절은 낮음, 중간, 높음의 세 단계로 가능하며, 각 단계는 더욱 세밀하게 조정할 수 있습니다.

이중 막대 그래프 및 부저 표시기는 어둡거나 시끄러운 환경에서도 작동 여부를 확인할 수 있도록 합니다.

기술 데이터

크기(가로x세로x길이):

송신기: 100 x 50 x 200 mm

수신기: 45 x 45 x 210 mm

(부속품 제외) 질량:

송신기: 0.3kg

수신기: 0.15kg

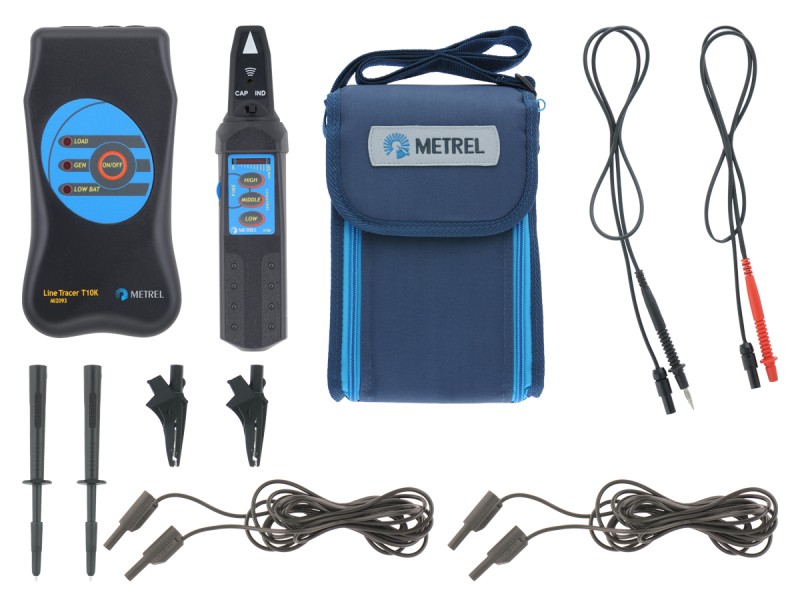

MI 2093 표준 세트

송신기 T10K

수신기 R10K

저항과 테스트 프로브가 내장된 R10K용 테스트 리드, 1.5m

T10K용 테스트 리드, 1.5m, 2개입

특수 선택 프로브

테스트 프로브, 검정색, 2개

악어 클립, 검정색, 2개입

부드러운 휴대용 가방

사용 설명서
