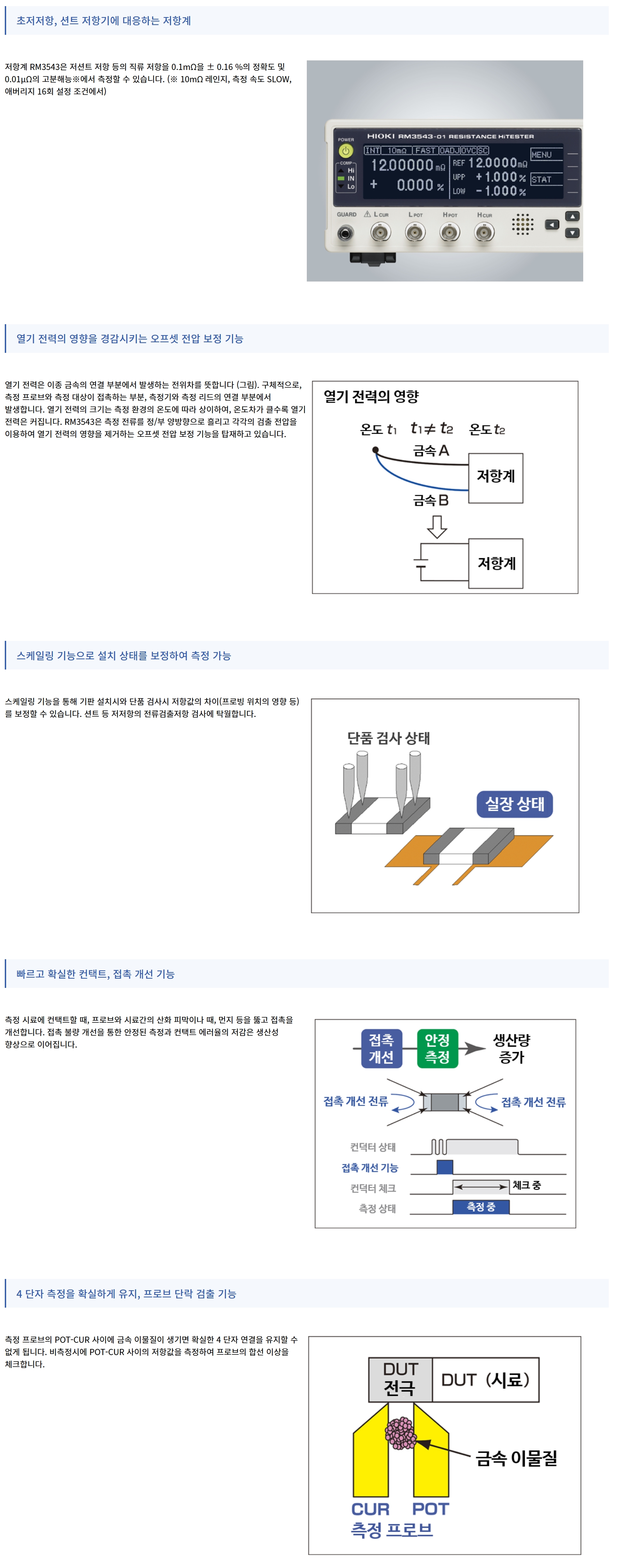

- ● 0.1mΩ를 0.16 %의 고정확도, 0.01μΩ의 고분해능으로 검사. 션트 저항기의 출하 검사에 적합한 초-고정밀도 · 고분해능 저항계
● 우수한 반복 측정 정밀도
● 콘택트 체크, 콤퍼레이터, 데이터 출력 기능을 탑재
● 직관적인 사용자 인터페이스와 우수한 노이즈 내성으로 자동화기기에 최적
기본 사양
| 항목 | 내용 |
|---|---|
| 측정 방식 | 직류 4단자법 (정전류) |
| 저항 측정 레인지 | 10 mΩ (최대 표시 12.00000 mΩ, 분해능 0.01 μΩ) ~ 1000 Ω 레인지 (최대 표시 1200.000 Ω, 분해능 1 mΩ), 6 레인지 전환 |
| 측정 정확도 | [10 mΩ 레인지, SLOW, 애버리지 16회 설정 시] ± 0.060 % rdg. ± 0.001 % f.s. |
| 측정 전류 | [10 mΩ 레인지] DC 1 A ~ [1000 Ω 레인지] DC 1 mA |
| 개방 단자 전압 | DC 20 V max (전류 모드 PULSE 및 접촉 개선 기능 OFF / PULSE 설정의 비측정 시 20 mV 이하) |
| 측정 속도 | FAST, MED, SLOW |
| 적분 시간 |
검출 전압 캡처 시간 : • [10 mΩ 레인지 초기값] FAST 2.0 ms, MED 5.0 ms, SLOW 1 PLC • 설정 범위 : 0.1 ms ~ 100.0 ms, 1-5 PLC (50 Hz 시) / 1-6 PLC (60 Hz 시) ※ PLC : 공급 전원의 1주기 (Power Line Cycle) |
| 기타 기능 | 콤퍼레이터 (설정값과 측정값의 비교 판정), 딜레이 설정, 오프셋 전압 보정 (OVC), 애버리지, 측정 이상 검출, 프로브 합선 검출, 접촉 개선, 전류 모드 (비측정 중에 측정 전류를 흘릴지의 여부), 메모리 기능, 통계 연산, 설정 모니터, 리트라이, 트리거 기능 등 |
| 디스플레이 | 흑백 그래픽 LCD 240 × 64 dot, 백색 LED 백라이트 |

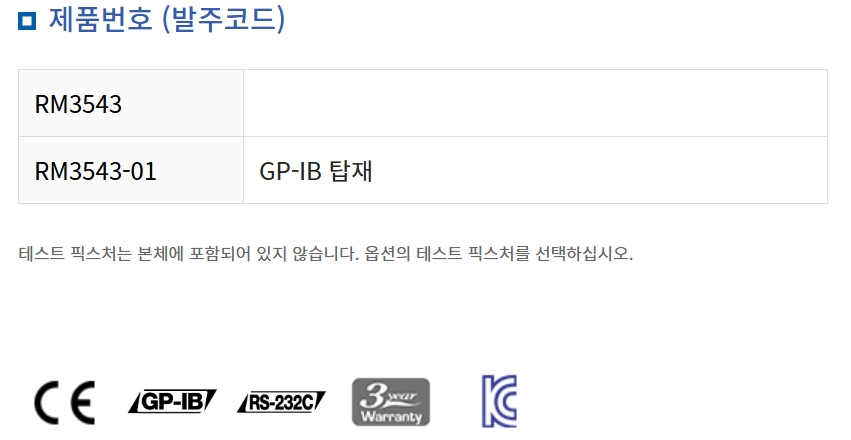

| 통신 인터페이스 | EXT I / O, RS-232C, PRINTER (RS-232C), GP-IB (-01 사양) |
| 외부 입출력 | 트리거, 홀드 입력, 콤퍼레이터 출력 외, 설정 모니터 단자, 서비스 전원 출력 +5V, +12V 등 |
| 전원 | AC 100 V ~ 240 V, 50 Hz / 60 Hz, 40 VA max. |
| 치수 · 질량 | 260W × 88H × 300D mm, 3.0 kg |
| 부속품 | 전원 코드 × 1, EXT I / O 용 숫커넥터 × 1, 사용설명서 × 1, 조작 가이드 × 1 |
-
RM3543 데이터 시트
