※ ZENEO 320 실제 측정 사진

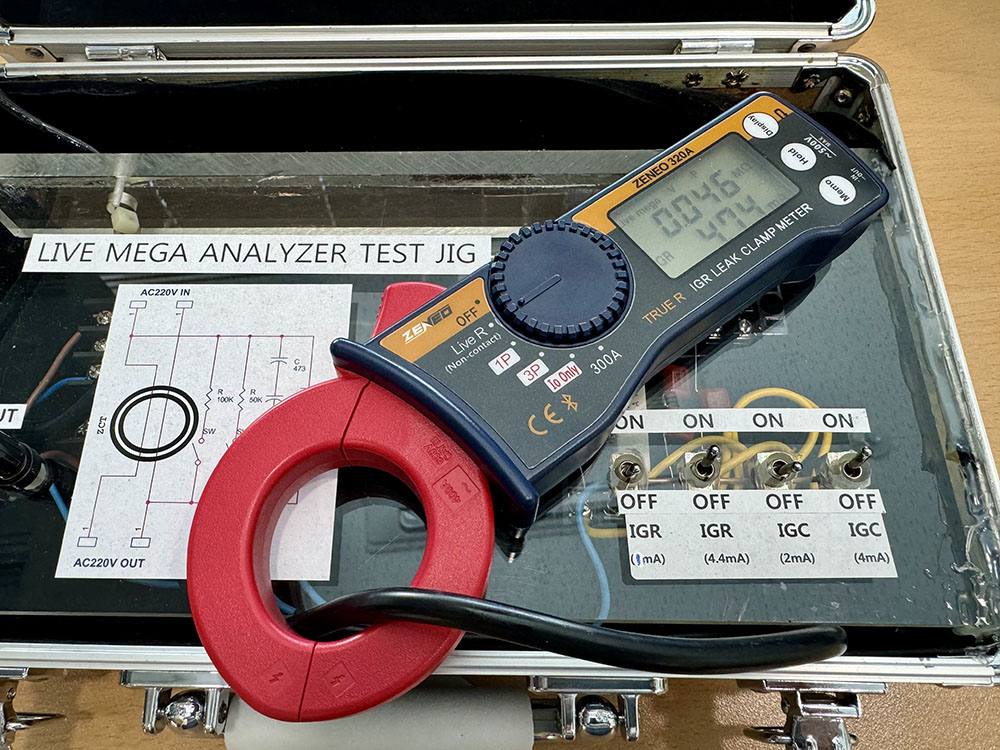

◎ 320 1P 모드 측정

사진 설명 : 실제 누설 값인 저항성누설 IGR 4.4mA 누설 과 용량성 성분인 IGC 2mA,4mA 테스트 지그로 발생 하여 테스트

활선절연저항 값과 저항성 누설 측정 사진

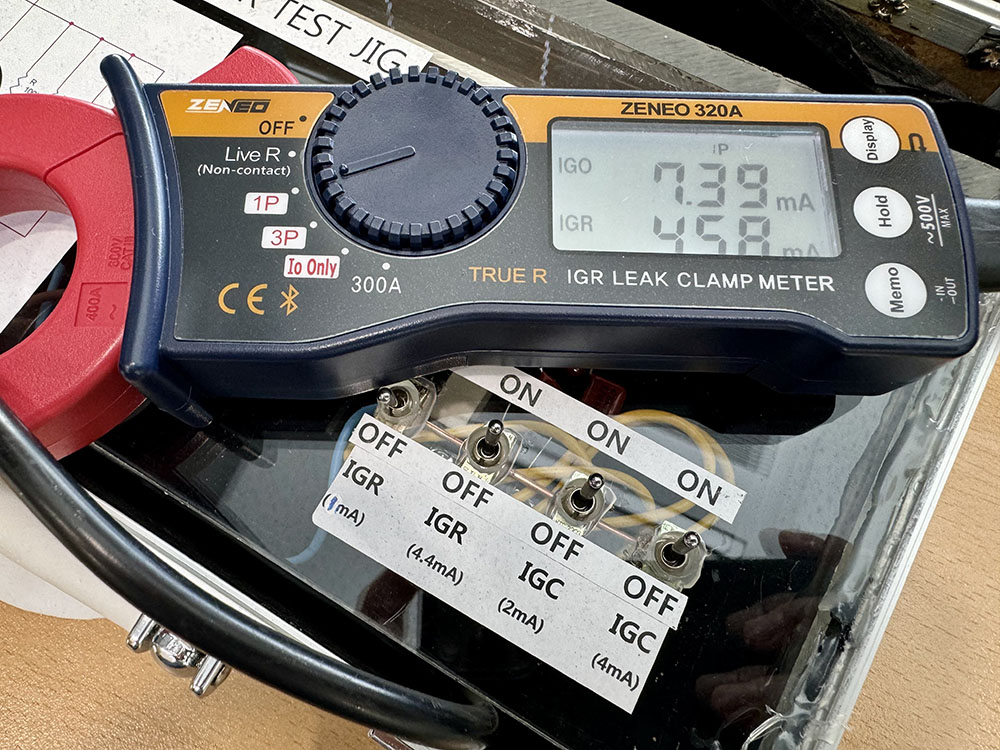

◎ 320 1P 모드 측정

사진 설명 : 실제 누설 값인 저항성누설 IGR 4.4mA 누설 과 용량성 성분인 IGC 2mA,4mA 테스트 지그로 발생 하여 테스트

합성누설 IGO 값과 저항성 누설 값 (실제 누설 값인 저항성누설 IGR 값으로 정확한 누설 전류 측정)

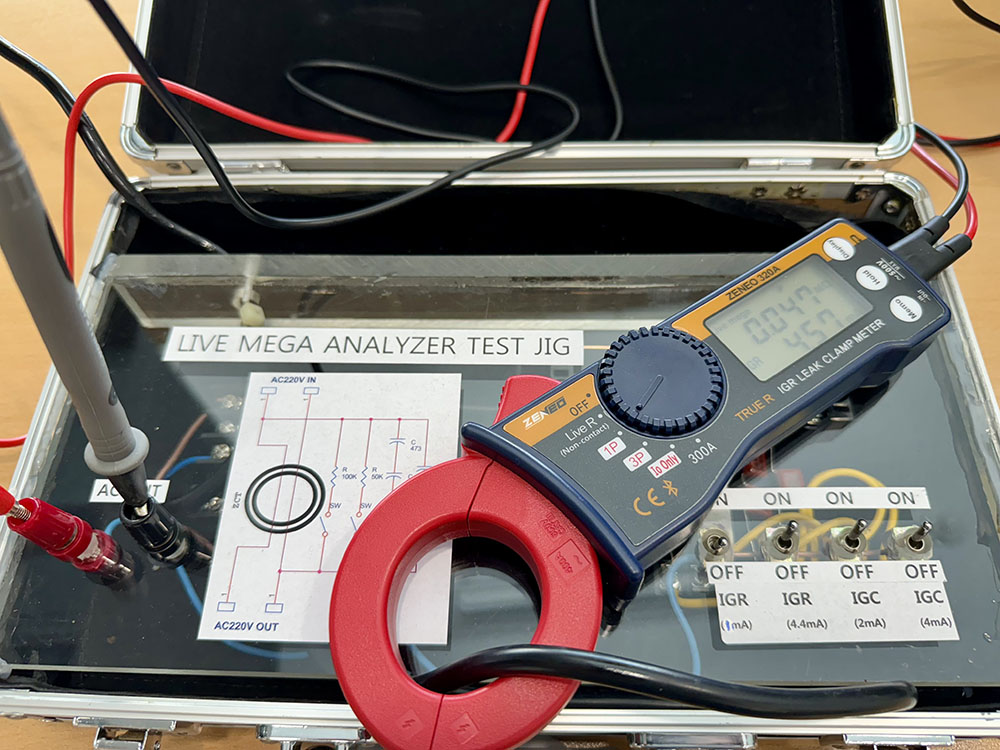

◎ 320 비 접촉 모드(NON-CONTACT) 측정

사진 설명 : 단상 단독 부하일 경우 누설 전류 만의 측정으로 활선절연저항과 저항성 누설을 테스트

4.4mA 저항성 누설과 4mA 용량성 누설을 테스트 지그로 발생

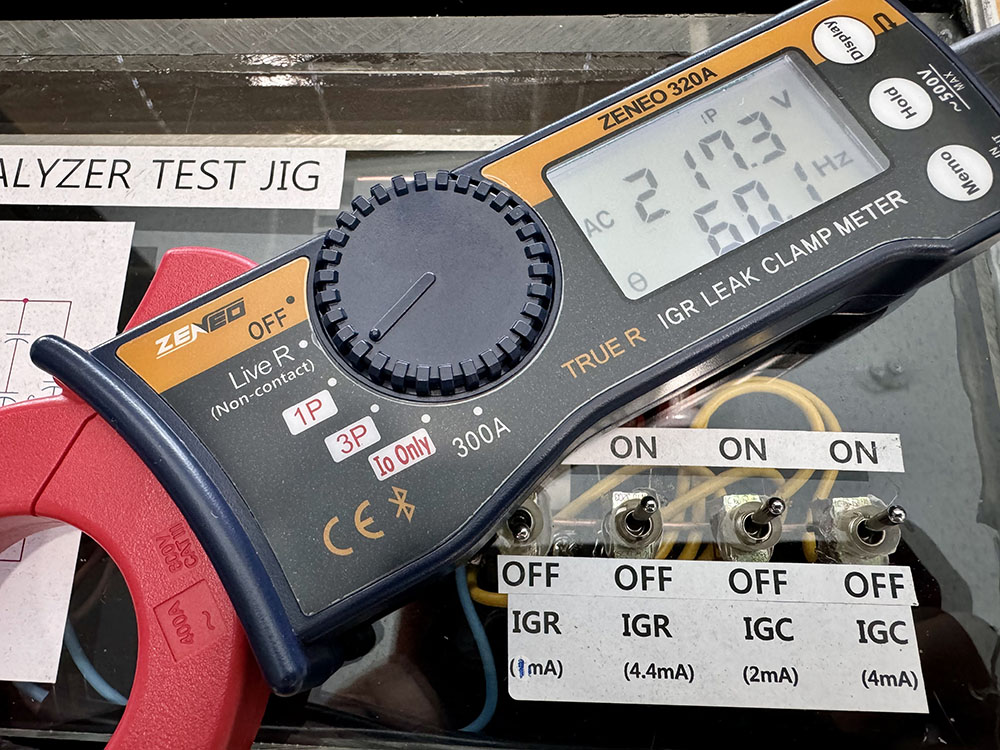

◎ 320 전압 및 주파수 측정

사진 설명 : 1P,3P모드 사용 시 활선절연저항 저항성누설전류 외에도 전압 및 주파수 측정도 가능
