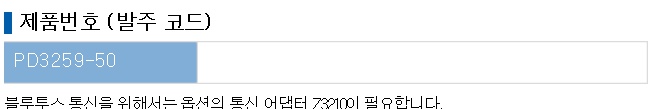

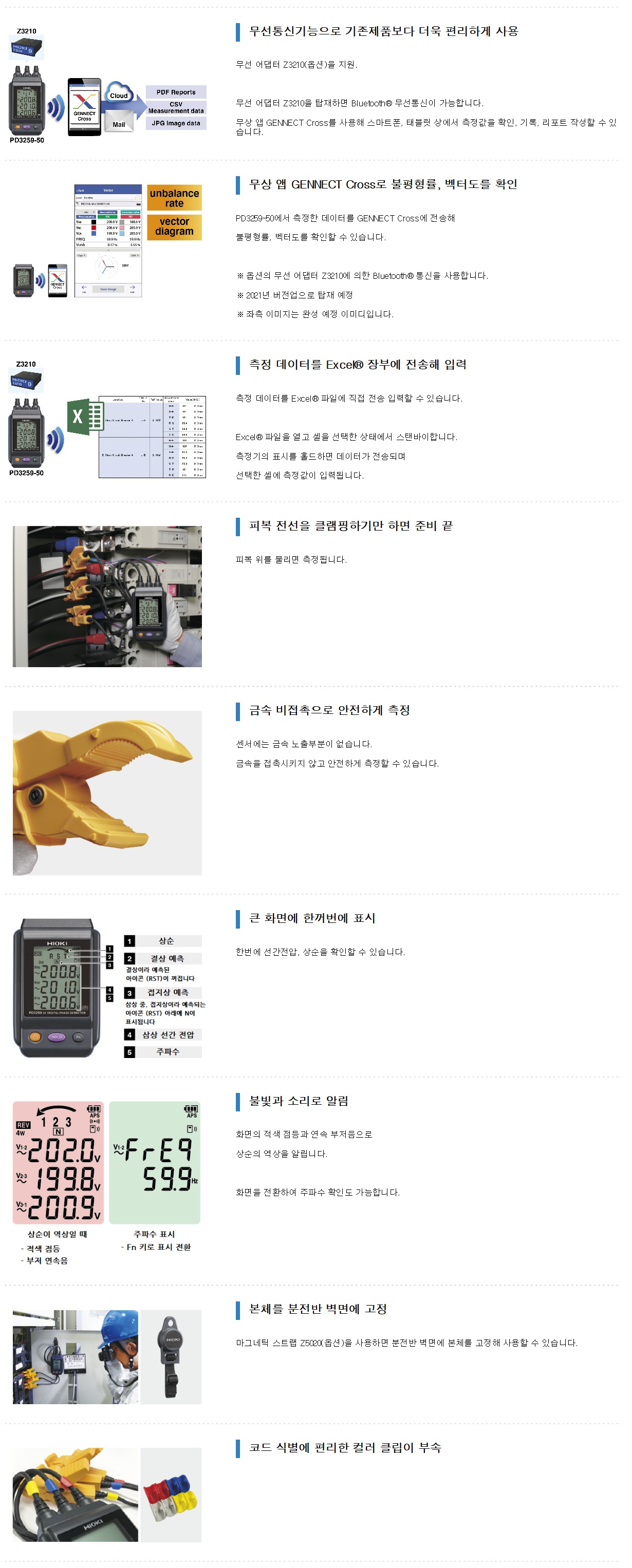

● 무선통신으로 스마트폰이나 태블릿에 측정값을 전송 (옵션 : 무선 어댑터 Z3210 장착 시)
● 금속 비접촉방식으로 전압 측정
● 1회 측정으로 삼상전로의 검상・선간전압의 확인・검사가 완료
● 피복 전선을 클램핑하기만 하면 되므로 측정 시 안전
● 백라이트 색상과 부저음으로 정상(正相)과 역상(逆相)을 판별
● 상순・접지상・삼상전압값을 같은 화면에 표시할 수 있어 공사용 증명사진에 편리
※단상３선을 측정하면 전압값만 표시됩니다.
CAT IV 600 V

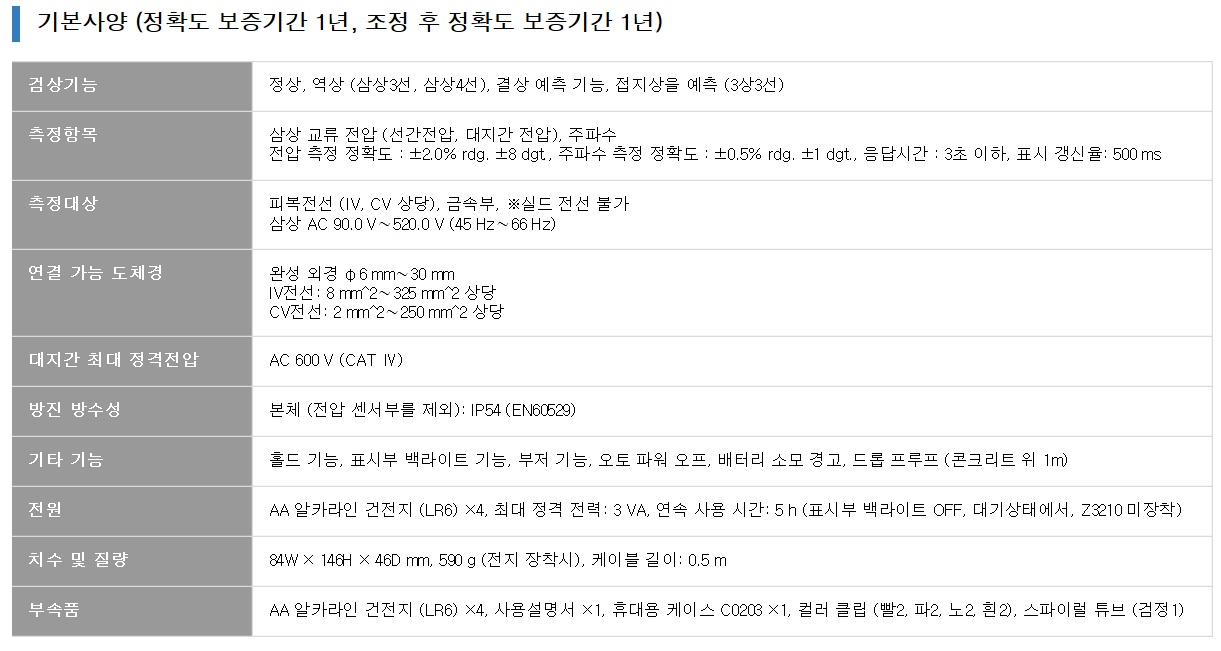

기본 사양
| 항목 | 내용 |
|---|---|
| 검상기능 | 정상, 역상 (삼상3선, 삼상4선), 결상 예측 기능, 접지상을 예측 (3상3선) |
| 측정항목 | 삼상 교류 전압 (선간전압, 대지간 전압), 주파수 전압 측정 정확도 : ±2.0％ rdg. ±8 dgt., 주파수 측정 정확도 : ±0.5％ rdg. ±1 dgt., 응답시간 : 3초 이하, 표시 갱신율: 500 ms |
| 측정대상 | 피복전선 (IV, CV 상당), 금속부, ※실드 전선 불가 삼상 AC 90.0 V〜520.0 V (45 Hz〜66 Hz) |
| 연결 가능 도체경 | 완성 외경 φ 6 mm〜30 mm IV전선: 8 mm²〜325 mm² 상당 CV전선: 2 mm²〜250 mm² 상당 |
| 대지간 최대 정격전압 | AC 600 V (CAT IV) |
| 방진 방수성 | 본체 (전압 센서부를 제외): IP54 (EN60529) |
| 기타 기능 | 홀드 기능, 표시부 백라이트 기능, 부저 기능, 오토 파워 오프, 배터리 소모 경고, 드롭 프루프 (콘크리트 위 1m) |
| 전원 | AA 알라카인 건전지 (LR6) ×4, 최대 정격 전력: 3 VA, 연속 사용 시간: 5 h (표시부 백라이트 OFF, 대기상태에서, Z3210 미장착) |
| 치수 및 질량 | 84W × 146H × 46D mm, 590 g (전지 장착시), 케이블 길이: 0.5 m |

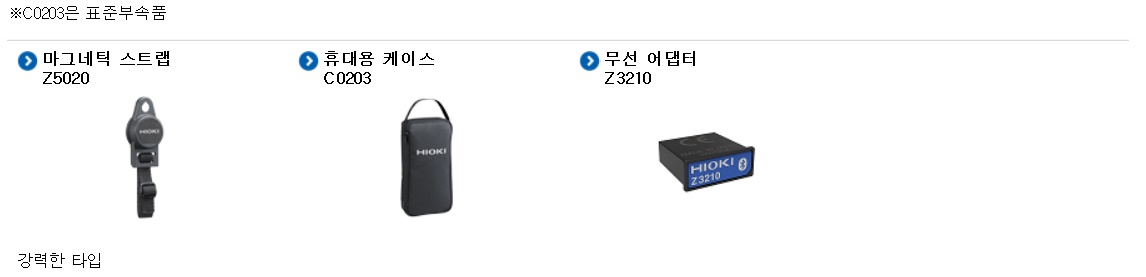

| 부속품 | AA 알칼리 건전지 (LR6) ×4, 사용설명서 ×1, 휴대용 케이스 C0203 ×1, 컬러 클립 (빨2, 파2, 노2, 흰2), 스파이럴 튜브 (검정1) |
-
