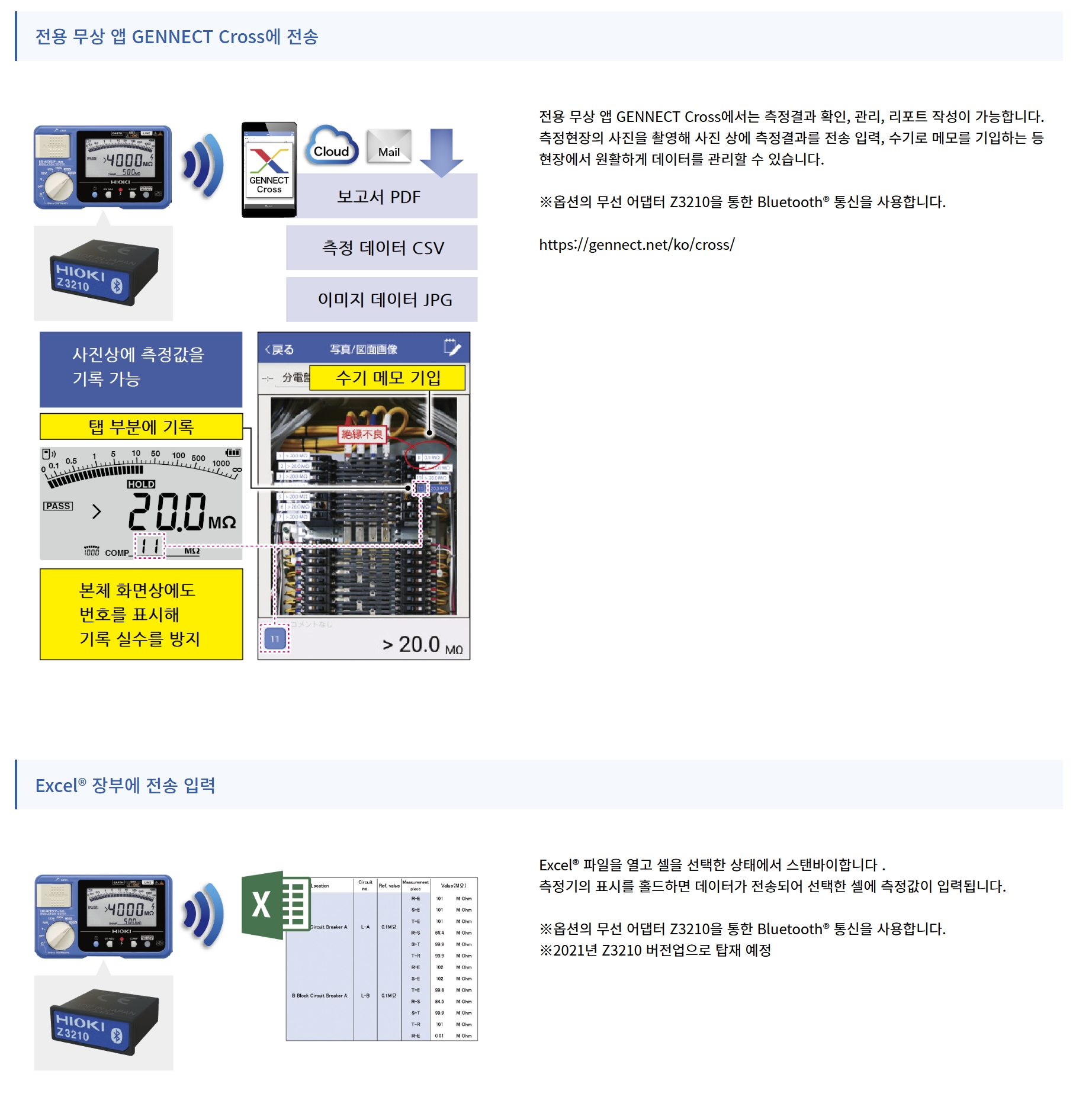

● 옵션의 Z3210 장착 시 무선통신으로 스마트폰이나 태블릿에 측정값 전송
● 측정 데이터를 무선으로 Excel 장부에 전송 입력 (2021년 버전업 예정)
● 50 V/100 MΩ~1000 V/4000 MΩ 5 레인지 절연저항계
● 즉각 판정, 한눈에 확인! 콤퍼레이터 기능을 탑재 (비교판정기능)
● 안정된 표시와 고속 측정, 콤퍼레이터 판정결과 응답시간 0.3초
● 어두운 현장에서 작업 효율을 올리는 고휘도 백색 LED 조명
● 200mA에 의한 도통 체크 기능
● AC 외 전기자동차 등에 유용한 DC전압측정기능
CAT III 600 V
기본 사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
| 정격 측정 전압 | DC 50 V | DC 125 V | DC 250 V | DC 500 V | DC 1000 V |
|---|---|---|---|---|---|
| 유효 최대 표시값 | 100 MΩ | 250 MΩ | 500 MΩ | 2000 MΩ | 4000 MΩ |
| 정확도 제1 유효측정범위 MΩ | ±2 % rdg. ±2 dgt. 0.200 - 10.00 |
±2 % rdg. ±2 dgt. 0.200 - 25.0 |
±2 % rdg. ±2 dgt. 0.200 - 50.0 |
±2 % rdg. ±2 dgt. 0.200 - 500 |
±2 % rdg. ±2 dgt. 0.200 - 1000 |
| 정격 측정 전압을 유지할 수 있는 하한저항 | 0.05 MΩ | 0.125 MΩ | 0.25 MΩ | 0.5 MΩ | 1 MΩ |
| 과부하 보호 | 600 V AC (10s) | 600 V AC (10s) | 600 V AC (10s) | 600 V AC (10s) | 660 V AC (10s) |
| 직류 전압 레인지 | 4.2 V (0.001 V 분해능)~600 V (1 V 분해능), 4 레인지, 정확도: ±1.3%rdg. ±4 dgt., 입력저항 100 kΩ 이상 | ||||
| 교류 전압 레인지 | 420 V (0.1 V 분해능)/600 V (1 V 분해능), 2 레인지, 50/60 Hz, 정확도: ±2.3%rdg. ±8 dgt., 입력저항 100 kΩ 이상, 평균값 정류 실효값 지시 | ||||
| 저저항 레인지 | 접지선 도통체크용, 10 Ω (0.01 Ω 분해능)~1000 Ω (1 Ω 분해능), 3 레인지, 기본 정확도: ±3%rdg. ±2 dgt., 측정 전류: 200mA 이상 (6 Ω 이하일 때) | ||||
| 표시 | 반투과형 FSTN 액정, 백라이트, 막대 그래프 | ||||
| 응답시간 | 콤퍼레이터 판정결과 응답시간: 약 0.3초 ※당사 규정 조건에서 | ||||
| 기능 | 절연저항의 자릿수 전환, 1분값 표시, 활선경고, 자동 방전, 교류/직류 자동 판별, 콤퍼레이터, 드롭 프루프, 오토 파워 세이브 | ||||
| 전원 | AA 알카라인 건전지 (LR6)×4, 연속 사용 시간: 20 h (당사 규정 조건에서) | ||||
| 치수 및 질량 | 159 W × 177 H × 53 D mm, 640 g (전지 포함, 테스트 리드 불포함) | ||||
| 부속품 | 접속 케이블 L4930 ×1, 악어클립 L4935 ×1, 테스트 핀 L4938 ×1, 목걸이 스트랩 ×1, 사용설명서 ×1, AA 알카라인 건전지 (LR6)×4 | ||||
DC 50 V
유효 최대 표시값
100 MΩ
정확도 / 제1 유효측정범위
±2 % rdg. ±2 dgt.
0.200 - 10.00 MΩ
0.200 - 10.00 MΩ
하한저항
0.05 MΩ
과부하 보호
600 V AC (10s)
DC 125 V
유효 최대 표시값
250 MΩ
정확도 / 제1 유효측정범위
±2 % rdg. ±2 dgt.
0.200 - 25.0 MΩ
0.200 - 25.0 MΩ
하한저항
0.125 MΩ
과부하 보호
600 V AC (10s)
DC 250 V
유효 최대 표시값
500 MΩ
정확도 / 제1 유효측정범위
±2 % rdg. ±2 dgt.
0.200 - 50.0 MΩ
0.200 - 50.0 MΩ
하한저항
0.25 MΩ
과부하 보호
600 V AC (10s)
DC 500 V
유효 최대 표시값
2000 MΩ
정확도 / 제1 유효측정범위
±2 % rdg. ±2 dgt.
0.200 - 500 MΩ
0.200 - 500 MΩ
하한저항
0.5 MΩ
과부하 보호
600 V AC (10s)
DC 1000 V
유효 최대 표시값
4000 MΩ
정확도 / 제1 유효측정범위
±2 % rdg. ±2 dgt.
0.200 - 1000 MΩ
0.200 - 1000 MΩ
하한저항
1 MΩ
과부하 보호
660 V AC (10s)
공통 사양
직류 전압 레인지
4.2 V (0.001 V 분해능)~600 V (1 V 분해능), 4 레인지, 정확도: ±1.3%rdg. ±4 dgt., 입력저항 100 kΩ 이상
교류 전압 레인지
420 V (0.1 V 분해능)/600 V (1 V 분해능), 2 레인지, 50/60 Hz, 정확도: ±2.3%rdg. ±8 dgt., 입력저항 100 kΩ 이상, 평균값 정류 실효값 지시
저저항 레인지
접지선 도통체크용, 10 Ω~1000 Ω, 3 레인지, 기본 정확도: ±3%rdg. ±2 dgt., 측정 전류: 200mA 이상
표시
반투과형 FSTN 액정, 백라이트, 막대 그래프
응답시간
콤퍼레이터 판정결과 응답시간: 약 0.3초
기능
절연저항의 자릿수 전환, 1분값 표시, 활선경고, 자동 방전, 교류/직류 자동 판별, 콤퍼레이터, 드롭 프루프, 오토 파워 세이브
전원
AA 알카라인 건전지 (LR6)×4, 연속 사용 시간: 20 h
치수 및 질량
159 W × 177 H × 53 D mm, 640 g
부속품
접속 케이블 L4930 ×1, 악어클립 L4935 ×1, 테스트 핀 L4938 ×1, 목걸이 스트랩 ×1, 사용설명서 ×1, AA 알카라인 건전지 (LR6)×4
-
