● 내부저항과 개방전압을 동시에 측정
● xEV용 대형셀, 300 V까지의 대형팩 측정에 대응한 레인지 구성
● 내부저항（AC-IR）측정 레인지: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
● 개방전압 측정 레인지 : 6 V/60 V/300 V
● 인터페이스에 LAN 탑재
기본 사양
| 저항 측정 레인지 |
3 mΩ
최대표시 : 3.1000 mΩ 분해능 : 0.1 μΩ 측정전류 : 100 mA
30 mΩ
최대표시 : 31.000 mΩ 분해능 : 1 μΩ 측정전류 : 100 mA
300 mΩ
최대표시 : 310.00 mΩ 분해능 : 10 μΩ 측정전류 : 10 mA
3 Ω
최대표시 : 3.1000 Ω 분해능 : 100 μΩ 측정전류 : 1 mA
30 Ω
최대표시 : 31.000 Ω 분해능 : 1 mΩ 측정전류 : 100 μA
300 Ω
최대표시 : 310.00 Ω 분해능 : 10 mΩ 측정전류 : 10 μA
3 kΩ
최대표시 : 3.1000 kΩ 분해능 : 100 mΩ 측정전류 : 10 μA
측정 대표 정확도
±0.5% rdg ±10 dgt (3 mΩ 레인지) ±0.5% rdg ±5 dgt (30 mΩ 레인지 이상)
측정전류 주파수
1 kHz ±0.2 Hz
측정방식
교류 4단자법 |
|---|---|
| 전압 측정 레인지 |
6 V
최대표시 : 6.00000 V 분해능 : 10 μV
60 V
최대표시 : 60.0000 V 분해능 : 100 μV
300 V
최대표시 : 300.000 V 분해능 : 1 mV
측정 대표 정확도
±0.01% rdg ±3 dgt |
| 측정 응답시간 | 10 ms |
| 샘플링 시간 |
Ω 또는 V (60 Hz)
EX.FAST : 4 ms FAST : 12 ms MEDIUM : 35 ms SLOW : 150 ms
ΩV (60 Hz)
EX.FAST : 8 ms FAST : 24 ms MEDIUM : 70 ms SLOW : 253 ms
Ω 또는 V (50 Hz)
EX.FAST : 4 ms FAST : 12 ms MEDIUM : 42 ms SLOW : 157 ms
ΩV (50 Hz)
EX.FAST : 8 ms FAST : 24 ms MEDIUM : 84 ms SLOW : 259 ms |
| 기능 |
|
| 인터페이스 |
LAN (TCP/IP, 10BASE-T / 100BASE-TX) RS-232C (최대 38.4 kbps, 프린터 I/F 겸용) EXT I/O (37-pin Handler Interface) 아날로그 출력 (DC 0 V ~ 3.1 V) |
| 전원 |
AC 100 V ~ AC 240 V 50 Hz / 60 Hz 35 VA max. |
| 치수 및 질량 |
215(W) × 80(H) × 295(D) mm 2.4 kg |

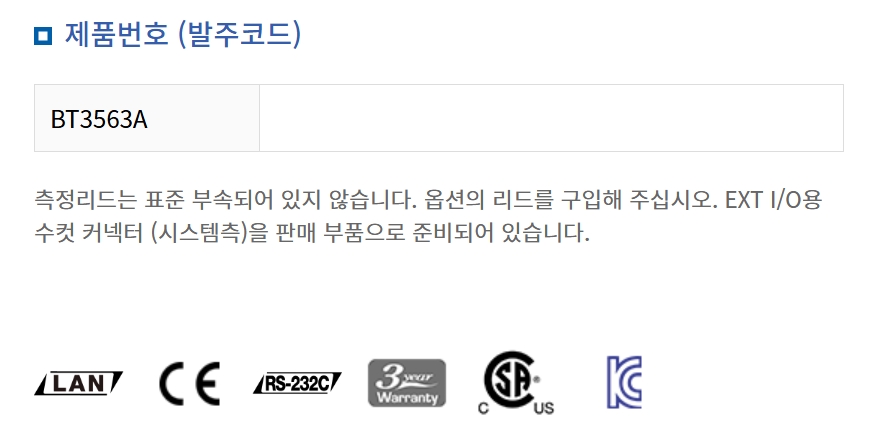

| 부속품 |
사용설명서 × 1 전원코드 × 1 사용 시 주의사항 × 1 |
-
