● 내부저항과 개방전압을 동시에 측정
● 동력용 소형셀, 60V 까지의 소형팩 측정에 대응한 레인지 구성
● 내부저항（AC-IR）측정 레인지: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
● 개방전압 측정 레인지: 6 V/60 V
● 인터페이스에 LAN 탑재

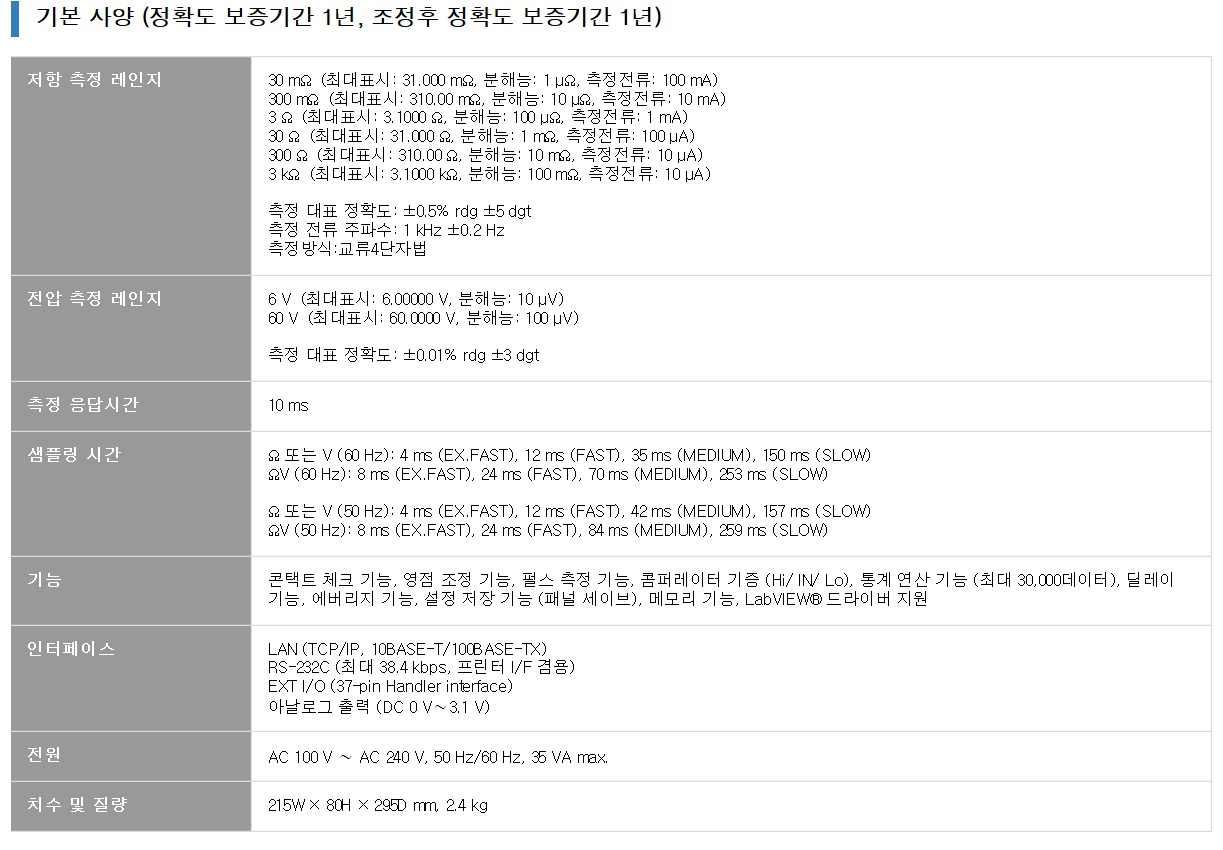

기본 사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
| 저항 측정 레인지 |
30 mΩ (최대표시: 31.000 mΩ, 분해능: 1 μΩ, 측정전류: 100 mA) 300 mΩ (최대표시: 310.00 mΩ, 분해능: 10 μΩ, 측정전류: 10 mA) 3 Ω (최대표시: 3.1000 Ω, 분해능: 100 μΩ, 측정전류: 1 mA) 30 Ω (최대표시: 31.000 Ω, 분해능: 1 mΩ, 측정전류: 100 μA) 300 Ω (최대표시: 310.00 Ω, 분해능: 10 mΩ, 측정전류: 10 μA) 3 kΩ (최대표시: 3.1000 kΩ, 분해능: 100 mΩ, 측정전류: 10 μA) 측정 대표 정확도: ±0.5% rdg ±5 dgt 측정 전류 주파수: 1 kHz ±0.2 Hz 측정방식: 교류 4단자법 |
|---|---|
| 전압 측정 레인지 |
6 V (최대표시: 6.00000 V, 분해능: 10 μV) 60 V (최대표시: 60.0000 V, 분해능: 100 μV) 측정 대표 정확도: ±0.01% rdg ±3 dgt |
| 측정 응답시간 | 10 ms |
| 샘플링 시간 |
Ω 또는 V (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW) ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW) Ω 또는 V (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW) ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW) |
| 기능 |
콘택트 체크 기능, 영점 조정 기능, 펄스 측정 기능, 콤퍼레이터 기능 (Hi / IN / Lo), 통계 연산 기능 (최대 30,000데이터), 딜레이 기능, 에버리지 기능, 설정 저장 기능 (패널 세이브), 메모리 기능, LabVIEW용 드라이버 지원 |
| 인터페이스 |
LAN (TCP/IP, 10BASE-T / 100BASE-TX) RS-232C (최대 38.4 kbps, 프린터 I/F 겸용) EXT I/O (37-pin Handler Interface) 아날로그 출력 (DC 0 V ~ 3.1 V) |
| 전원 | AC 100 V ~ AC 240 V, 50 Hz / 60 Hz, 35 VA max. |
| 치수 및 질량 | 215 W × 80 H × 295 D mm, 2.4 kg |
-
