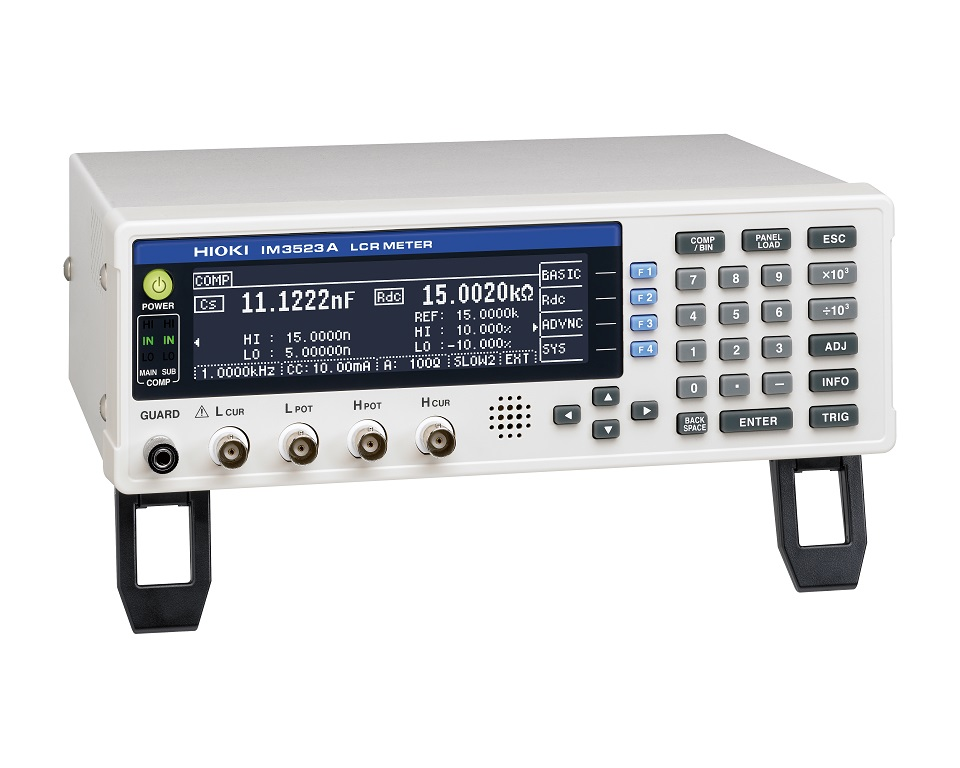

- ● 기본 정확도 ± 0.05%와 광범위한 측정 조건(DC 및 40Hz~200kHz, 5mV~5V, 10μA~50mA 설정 가능)
● C-D와(120Hz) ESR(100kHz) 등 조건이 다른 측정을 연속으로 실시할 경우 전체 측정 속도가 약 10배 향상 (기존제품 3532-50 비교)
● 콤퍼레이터, BIN 측정 (분류 기능) 탑재
● 측정 시간 2msec의 고속 측정

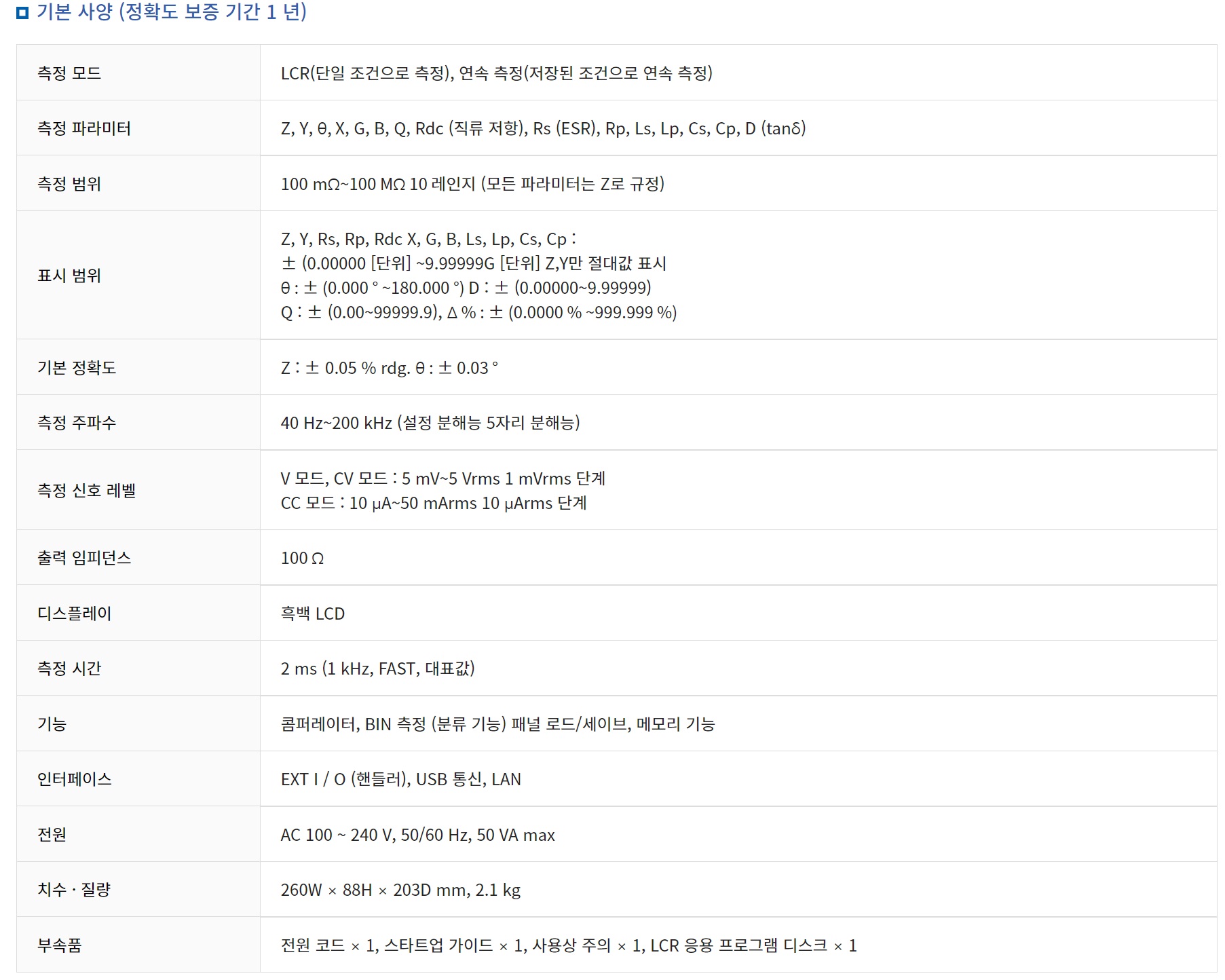

| 측정 모드 | LCR(단일 조건으로 측정), 연속 측정(저장된 조건으로 연속 측정) |
|---|---|
| 측정 파라미터 | Z, Y, θ, X, G, B, Q, Rdc (직류 저항), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ) |
| 측정 범위 | 100 mΩ ~ 100 MΩ 10 레인지 (모든 파라미터는 Z로 규정) |
| 표시 범위 |
Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp : ± (0.00000 [단위] ~ 9.99999G [단위]) Z, Y만 절대값 표시 θ : ± (0.000° ~ 180.000°) D : ± (0.00000 ~ 9.99999) Q : ± (0.00 ~ 99999.9) Δ % : ± (0.0000 % ~ 999.999 %) |
| 기본 정확도 | Z : ± 0.05 % rdg. θ : ± 0.03 ° |
| 측정 주파수 | 40 Hz ~ 200 kHz (설정 분해능 5자리 분해능) |
| 측정 신호 레벨 |
V 모드, CV 모드 : 5 mV ~ 5 Vrms (1 mVrms 단계) CC 모드 : 10 μA ~ 50 mArms (10 μArms 단계) |

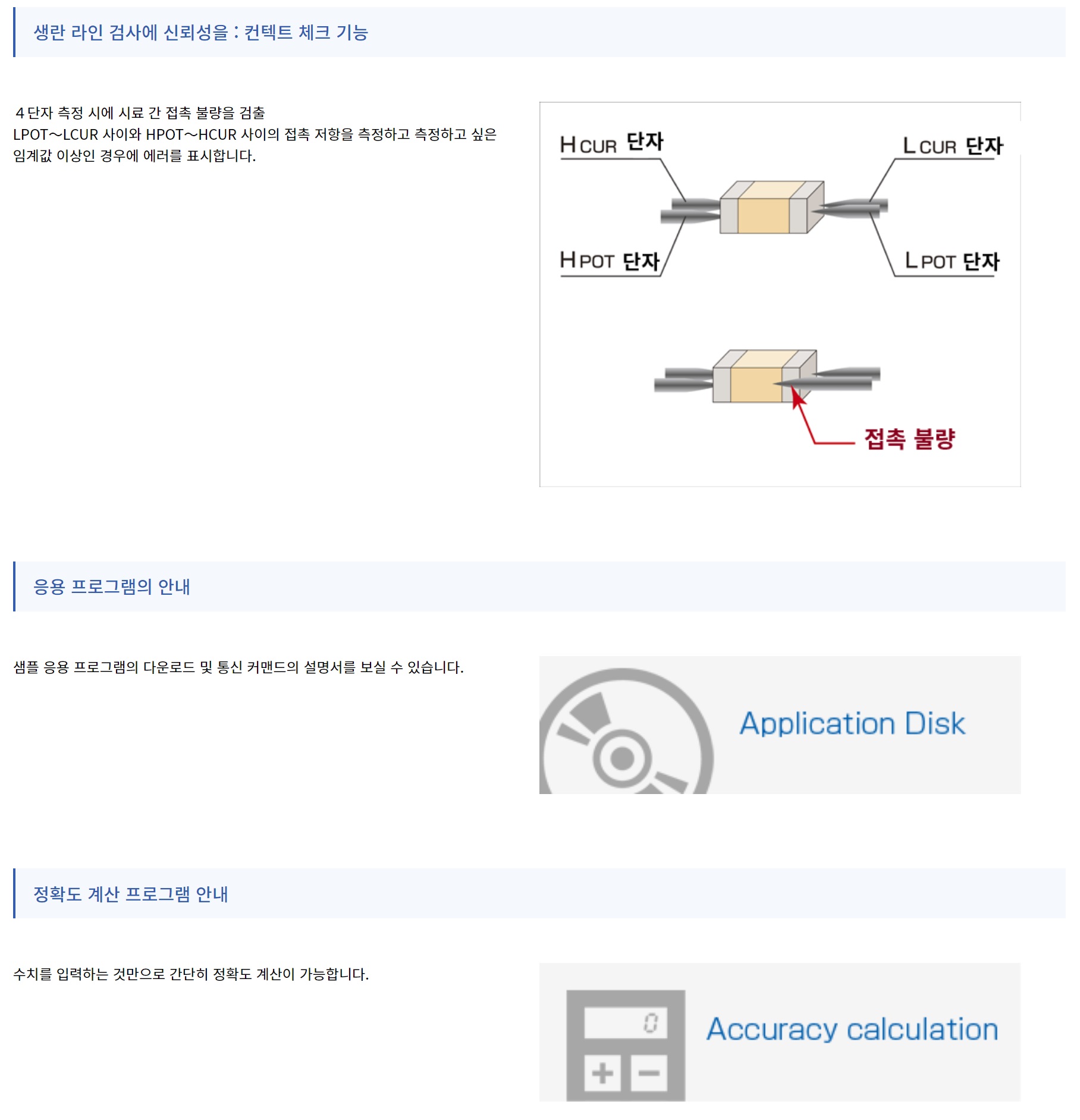

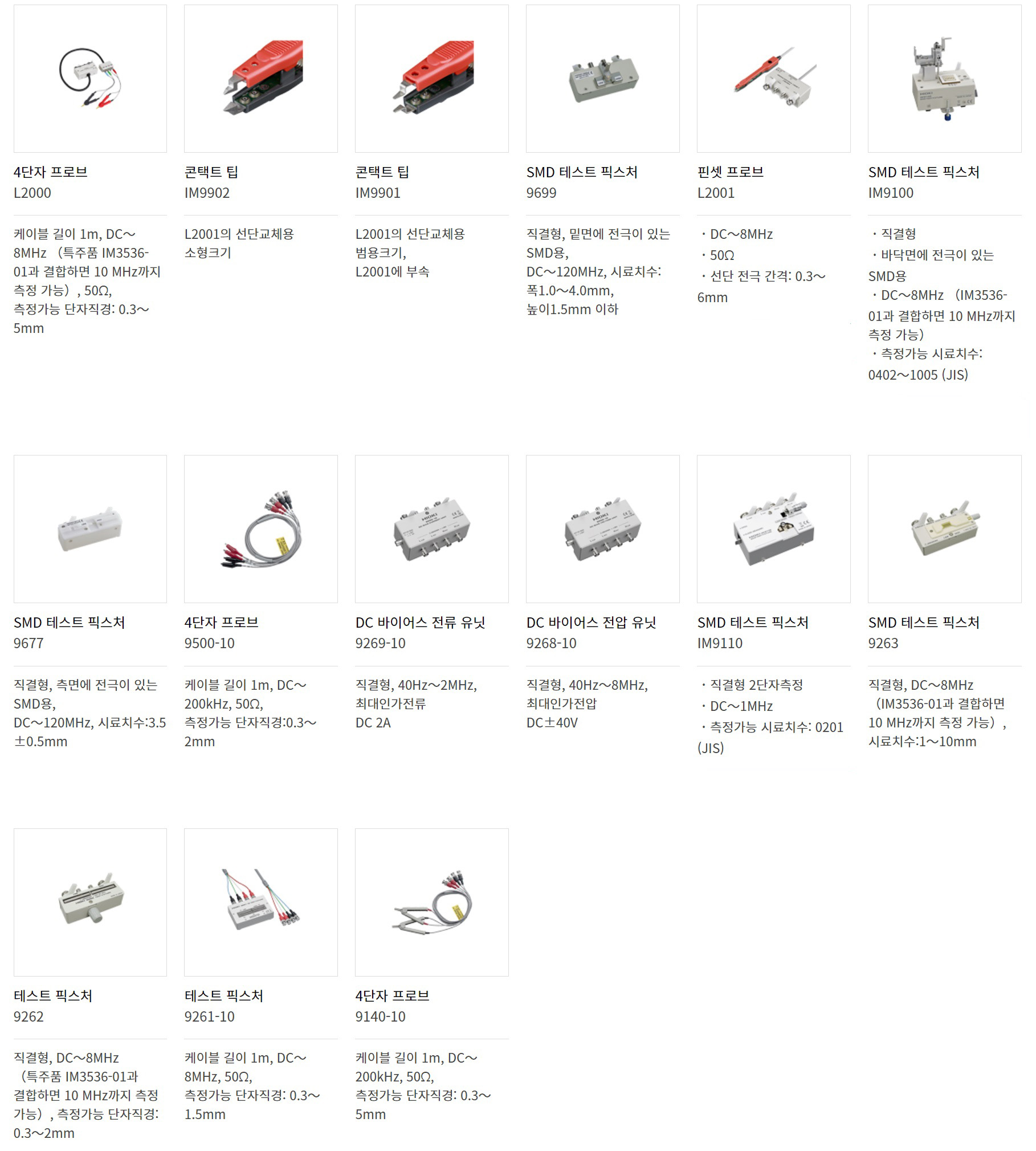

| 출력 임피던스 | 100 Ω |
| 디스플레이 | 흑백 LCD |
| 측정 시간 | 2 ms (1 kHz, FAST, 대표값) |
| 기능 | 콤퍼레이터, BIN 측정 (분류 기능), 패널 로드/세이브, 메모리 기능 |
| 인터페이스 | EXT I / O (핸들러), USB 통신, LAN |
| 전원 | AC 100 ~ 240 V, 50/60 Hz, 50 VA max |
| 치수 · 질량 | 260W × 88H × 203D mm, 2.1 kg |
| 부속품 | 전원 코드 × 1, 스타트업 가이드 × 1, 사용상 주의 × 1, LCR 응용 프로그램 디스크 × 1 |
-
