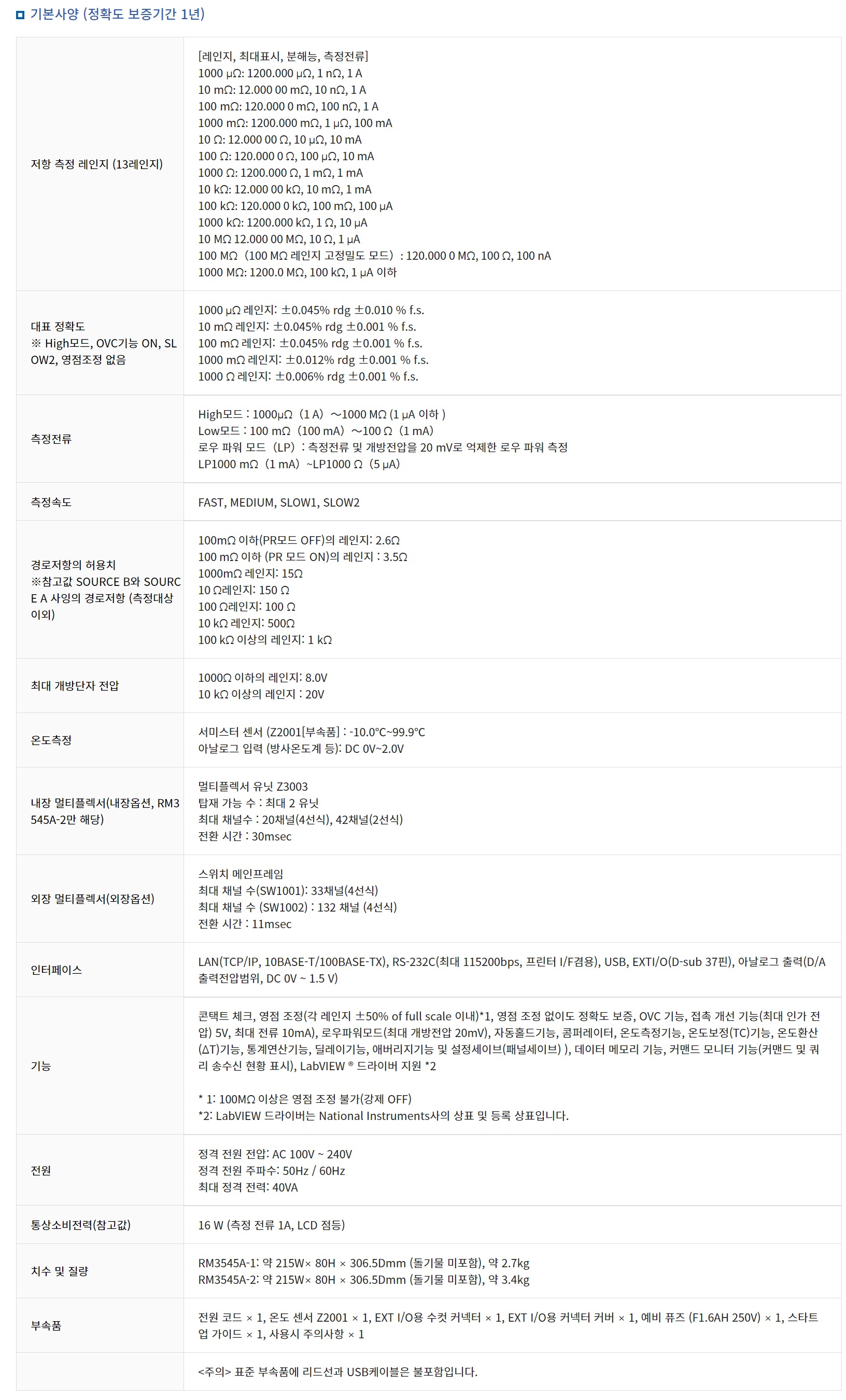

| 저항 측정 레인지 (13레인지) |
[레인지, 최대표시, 분해능, 측정전류]
|
|---|---|
| 대표 정확도 ※ High모드, OVC기능 ON, SLOW2, 영점조정 없음 |
|
| 측정전류 |
High모드 : 1000μΩ (1 A) ~1000 MΩ (1 μA 이하) Low모드 : 100 mΩ (100 mA) ~100 Ω (1 mA) 로우 파워 모드 (LP) : 측정전류 및 개방전압을 20 mV로 억제한 로우 파워 측정 LP1000 mΩ (1 mA) ~LP1000 Ω (5 μA) |
| 측정속도 | FAST, MEDIUM, SLOW1, SLOW2 |
| 경로저항의 허용치 ※참고값 SOURCE B와 SOURCE A 사양의 경로저항 (측정대상제외) |
|
| 최대 개방단자 전압 |
1000Ω 이하의 레인지: 8.0V 10 kΩ 이상의 레인지 : 20V |
| 온도측정 |
서미스터 센서 (Z2001[부속품]) : -10.0℃~99.9℃ 아날로그 입력 (방사온도계 등): DC 0V~2.0V |
| 내장 멀티플렉서 (내장옵션, RM3545A-2만 해당) |
멀티플렉서 유닛 Z3003 탑재 가능 수 : 최대 2 유닛 최대 채널수 : 20채널(4선식), 42채널(2선식) 전환 시간 : 30msec |
| 외장 멀티플렉서(외장옵션) |

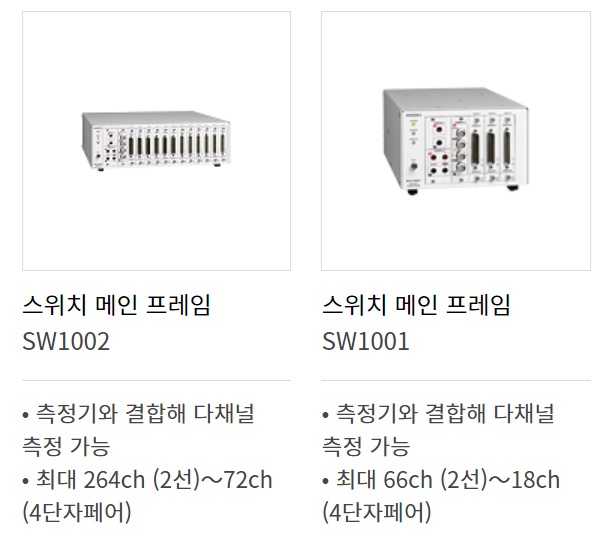

스위치 메인프레임 최대 채널 수(SW1001): 33채널(4선식) 최대 채널 수(SW1002) : 132 채널 (4선식) 전환 시간 : 11msec |

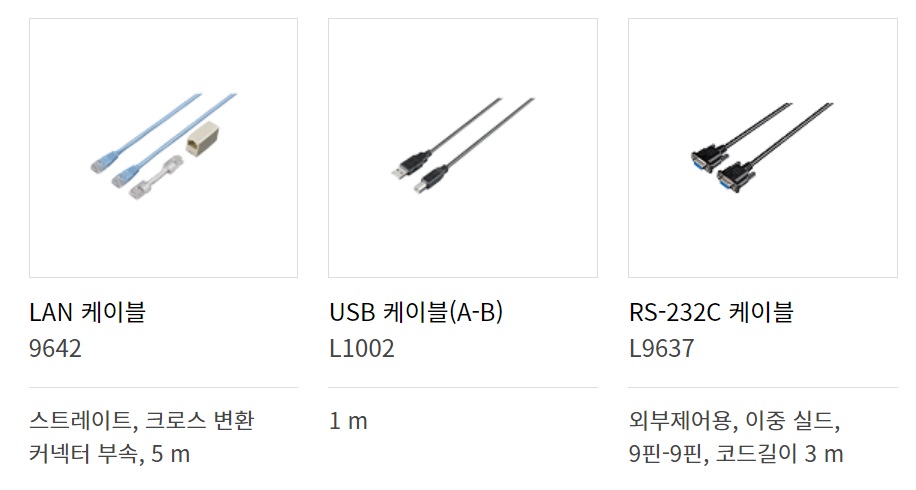

| 인터페이스 | LAN(TCP/IP, 10BASE-T/100BASE-TX), RS-232C(최대 115200bps, 프린터 I/F겸용), USB, EXT I/O(D-sub 37핀), 아날로그 출력(D/A 출력전압범위, DC 0V ~ 1.5 V) |
| 기능 |
콘택트 체크, 영점 조정(각 레인지 ±50% of full scale 이내)*1, 영점 조정 없이도 정확도 보증, OVC 기능, 접촉 개선 기능(최대 인가 전압 5V, 최대 전류 10mA), 로우파워모드(최대 개방전압 20mV), 자동홀드기능, 컴퍼레이터, 온도측정기능, 온도보정(TC)기능, 온도환산(Δt)기능, 통계연산기능, 딜레이기능, 애버리지기능 및 설정세이브(패널세이브) ), 데이터 메모리 기능, 커맨드 모니터 기능(커맨드 및 쿼리 송수신 현황 표시), LabVIEW ® 드라이버 지원 *2
*1 : 100MΩ 이상은 영점 조정 불가(강제 OFF) *2 : LabVIEW 드라이버는 National Instruments사의 상표 및 등록 상표입니다. |
| 전원 |
정격 전원 전압: AC 100V ~ 240V 정격 전원 주파수: 50Hz / 60Hz 최대 정격 전력: 40VA |
| 동상소비전력(참고값) | 16 W (측정 전류 1A, LCD 점등) |
| 치수 및 질량 |
RM3545A-1: 약 215W × 88H × 306.5mm (돌기물 미포함), 약 2.7kg RM3545A-2: 약 215W × 88H × 306.5mm (돌기물 미포함), 약 3.4kg |
| 부속품 |

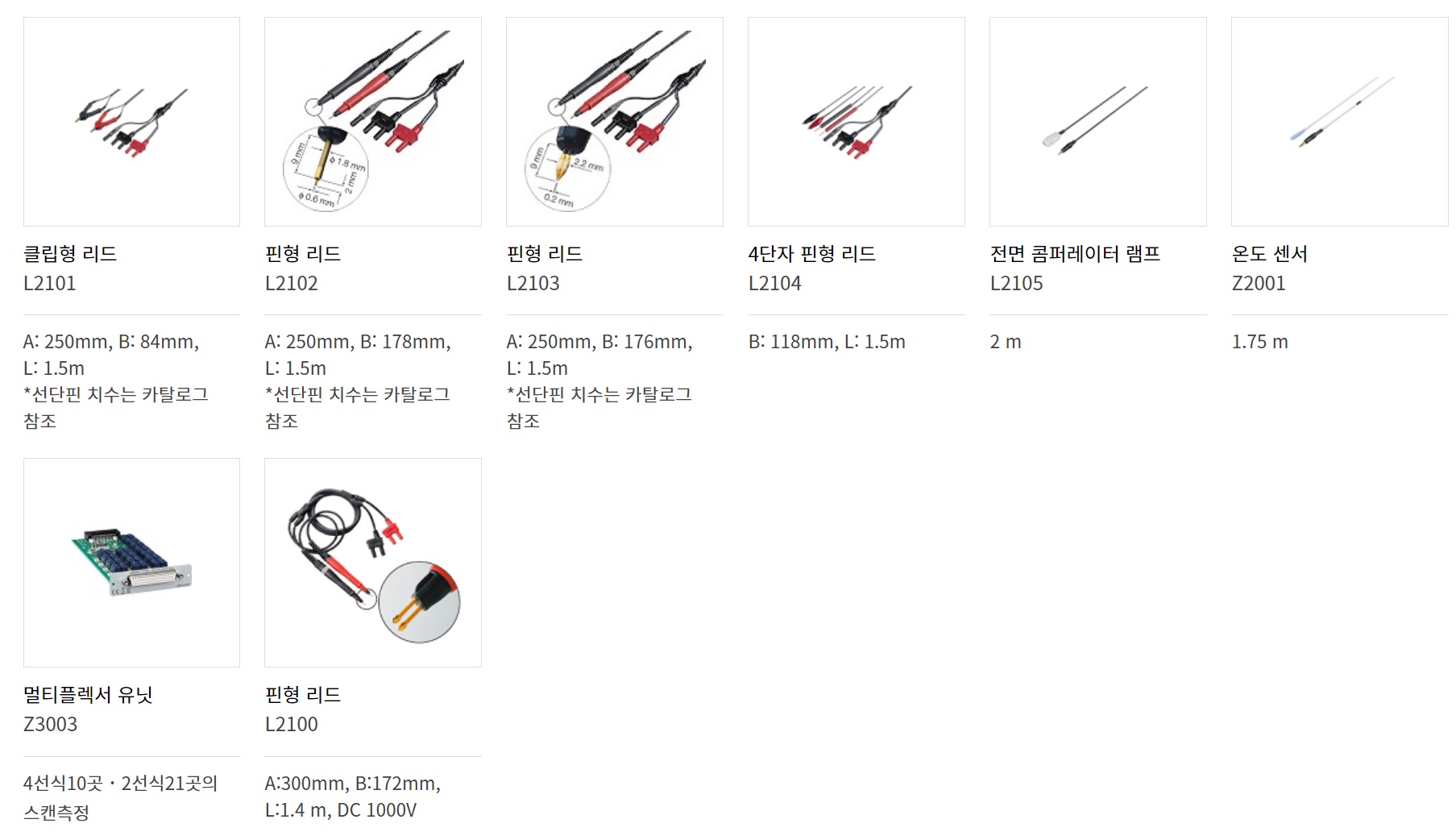

전원 코드 × 1, 온도 센서 Z2001 × 1, EXT I/O용 수컷 커넥터 × 1, EXT I/O용 커넥터 커버 × 1, 예비 퓨즈 (F1.6AH 250V) × 1, 스타트업 가이드 × 1, 사용시 주의사항 × 1
<주의> 표준 부속품에 리드선과 USB케이블은 불포함입니다. |
-
