- ● 4전극법 대응. 다양한 측정 기능
● 접지극을 분리하지 않고도 측정할 수 있는 MEC 기능
● 방진 방수 IP67, 작동 온도 -25°C ~ 65°C, 드롭 프루프
● 접지망 모듈로 보조접지봉을 꽂을 필요가 없음.
● 작업 시간 단축. 측정 시간 6초, 측정 코드의 설치 및 감기가 용이

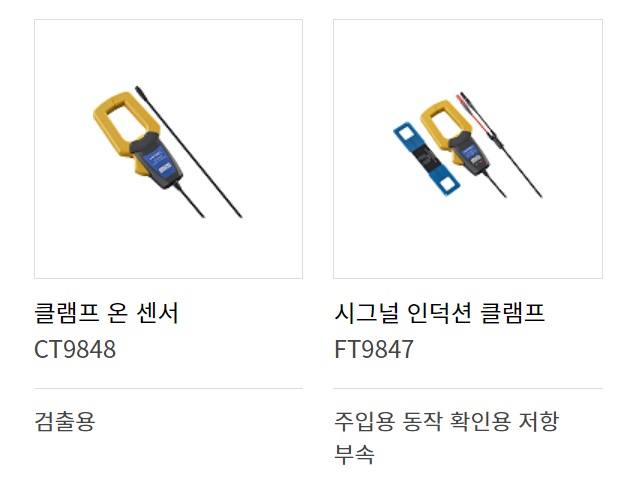

● 좁은 지점과 넓은 버스바도 물릴 수 있는 클램프 센서 (옵션)

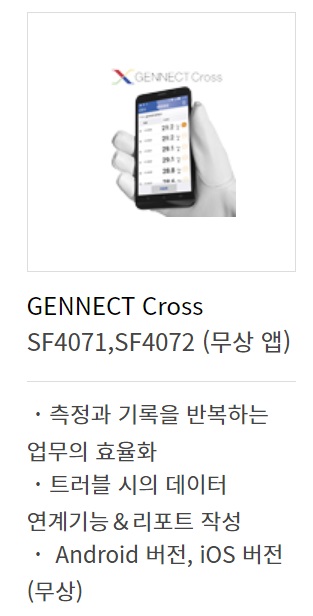

● 무선 통신에 대응. 스마트폰이나 태블릿으로 측정값 전송 (옵션 Z3210 장착 시)
CAT IV 100 V, CAT III 150 V, CAT II 300 V

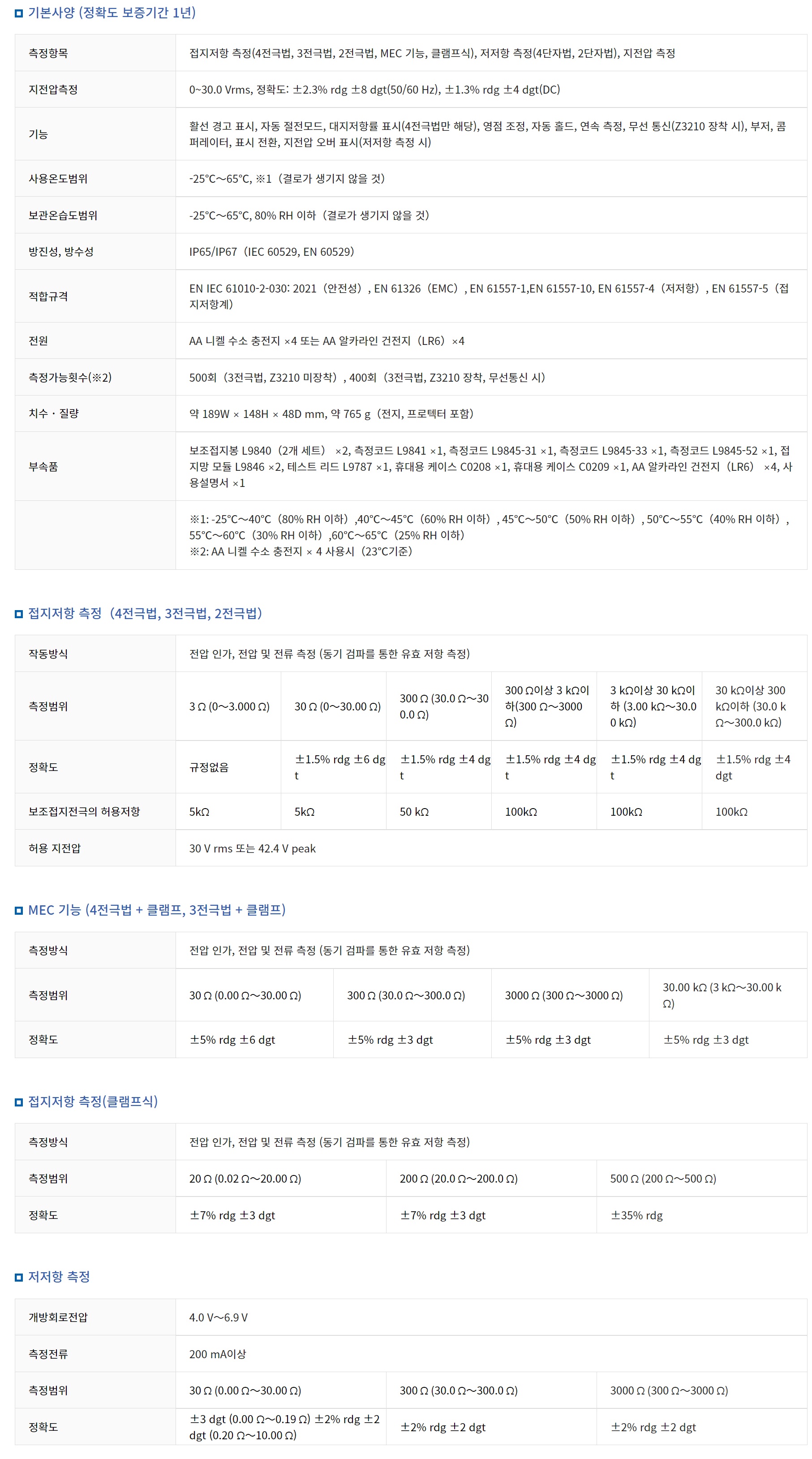

■ 기본사양 (정확도 보증기간 1년)
| 측정항목 | 접지저항 측정(4전극법, 3전극법, 2전극법, MEC 기능, 클램프식), 저항 측정(4단자법, 2단자법), 지전압 측정 |
|---|---|
| 지전압측정 | 0~30.0 Vrms, 정확도: ±2.3% rdg ±8 dgt(50/60 Hz), ±1.3% rdg ±4 dgt(DC) |
| 기능 | 활선 경고 표시, 자동 절전모드, 대지저항률 표시(4전극법만 해당), 영점 조정, 자동 홀드, 연속 측정, 무선 통신(Z3210 장착 시), 부저, 컴퍼레이터, 표시 전환, 지전압 오버 표시(저항 측정 시) |
| 사용온도범위 | -25℃~65℃, ※1 (결로가 생기지 않을 것) |
| 보관온습도범위 | -25℃~65℃, 80% RH 이하 (결로가 생기지 않을 것) |
| 방진성, 방수성 | IP65/IP67 (IEC 60529, EN 60529) |
| 적합규격 | EN IEC 61010-2-030: 2021 (안전성), EN 61326 (EMC), EN 61557-1, EN 61557-10, EN 61557-4 (저항), EN 61557-5 (접지저항계) |
| 전원 | AA 니켈 수소 충전지 ×4 또는 AA 알카라인 건전지 (LR6) ×4 |
| 측정가능횟수(※2) | 500회 (3전극법, Z3210 미장착시), 400회 (3전극법, Z3210 장착, 무선통신 시) |
| 치수 · 질량 | 약 189W × 148H × 48D mm, 약 765 g (전지, 프로텍터 포함) |
| 부속품 |

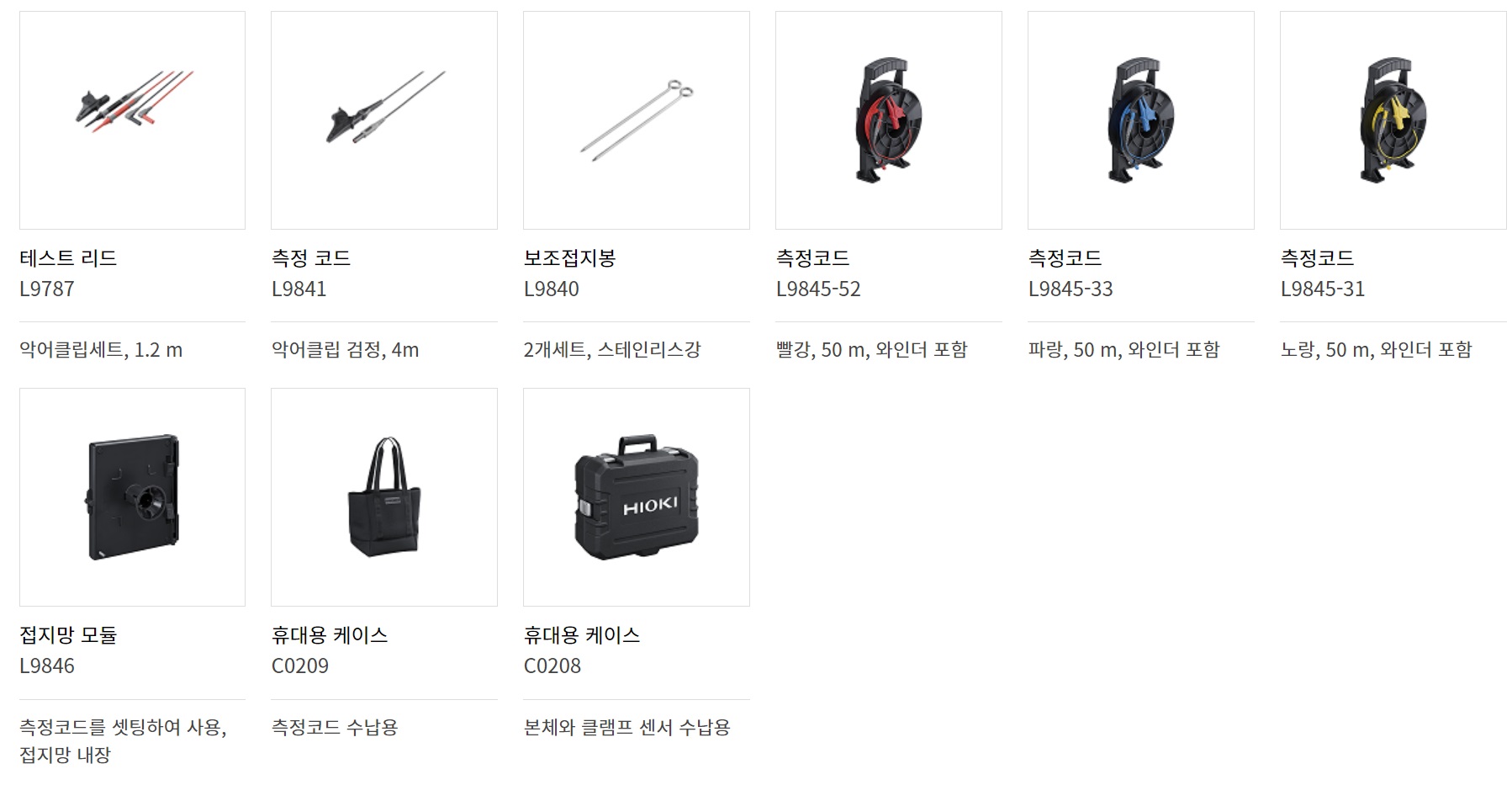

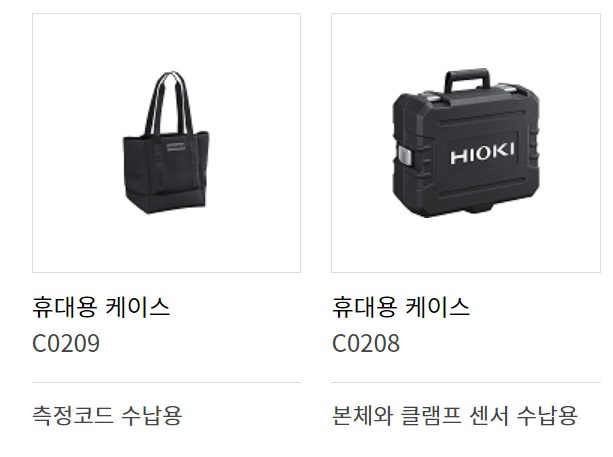

보조접지봉 L9840 (2개 세트) ×2, 측정코드 L9841 ×1, 측정코드 L9845-31 ×1, 측정코드 L9845-33 ×1, 측정코드 L9845-52 ×1, 접지링 모듈 L9846 ×2, 테스트 리드 L9787 ×1, 휴대용 케이스 C0208 ×1, 휴대용 케이스 C0209 ×1, AA 알카라인 건전지 (LR6) ×4, 사용설명서 ×1
※1: -25℃~40℃ (80% RH 이하), 40℃~45℃ (60% RH 이하), 45℃~50℃ (50% RH 이하), 50℃~55℃ (40% RH 이하), 55℃~60℃ (30% RH 이하), 60℃~65℃ (25% RH 이하) ※2: AA 니켈 수소 충전지 × 4 사용시 (23℃기준) |
■ 접지저항 측정 (4전극법, 3전극법, 2전극법)
| 작동방식 | 전압 인가, 전압 및 전류 측정 (동기 검파를 통한 유효 저항 측정) |
|---|---|
| 측정범위 및 정확도 |
|
| 보조접지전극의 허용저항 |
|
| 허용 지전압 | 30 V rms 또는 42.4 V peak |
■ MEC 기능 (4전극법 + 클램프, 3전극법 + 클램프)
| 작동방식 | 전압 인가, 전압 및 전류 측정 (동기 검파를 통한 유효 저항 측정) |
|---|---|
| 측정범위 및 정확도 |
|

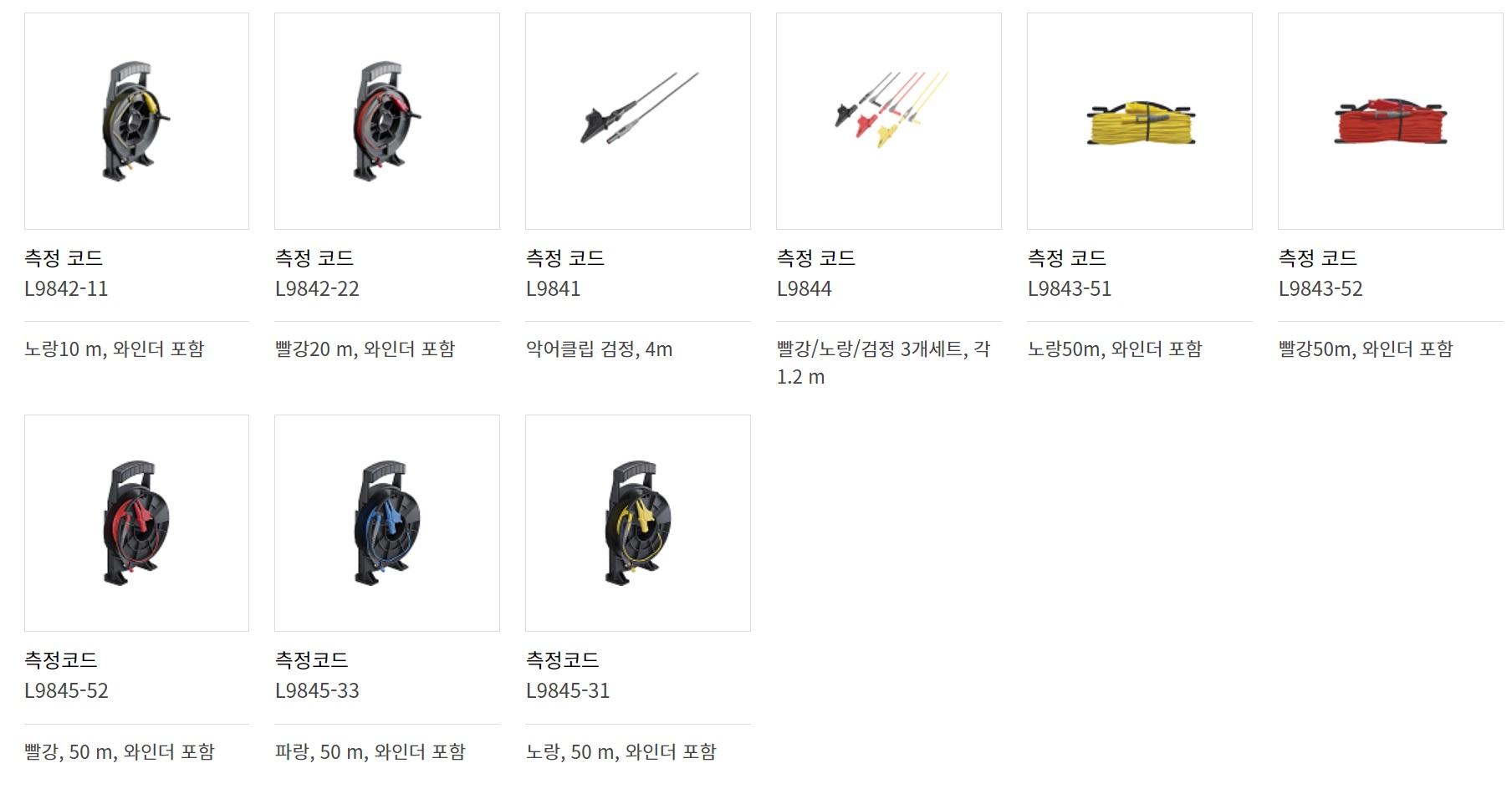

추가 악세서리
-
