- ● 고전압 설비( 트랜스, 케이블, 모터 등)의 절연 저항 측정용
● 폭넓게 발생 가능한 시험 전압 250 V ~ 5 kV
● 최대 10 TΩ의 광범위 측정
● 절연진단지수 자동 계산 및 표시
● 수기 메모 작업을 줄일 수 있는 데이터 메모리 기능
● 선택 가능한 통신: 무선 및 USB 대응
● 소형, 경량, IP65 하드 케이스가 표준으로 제공됨

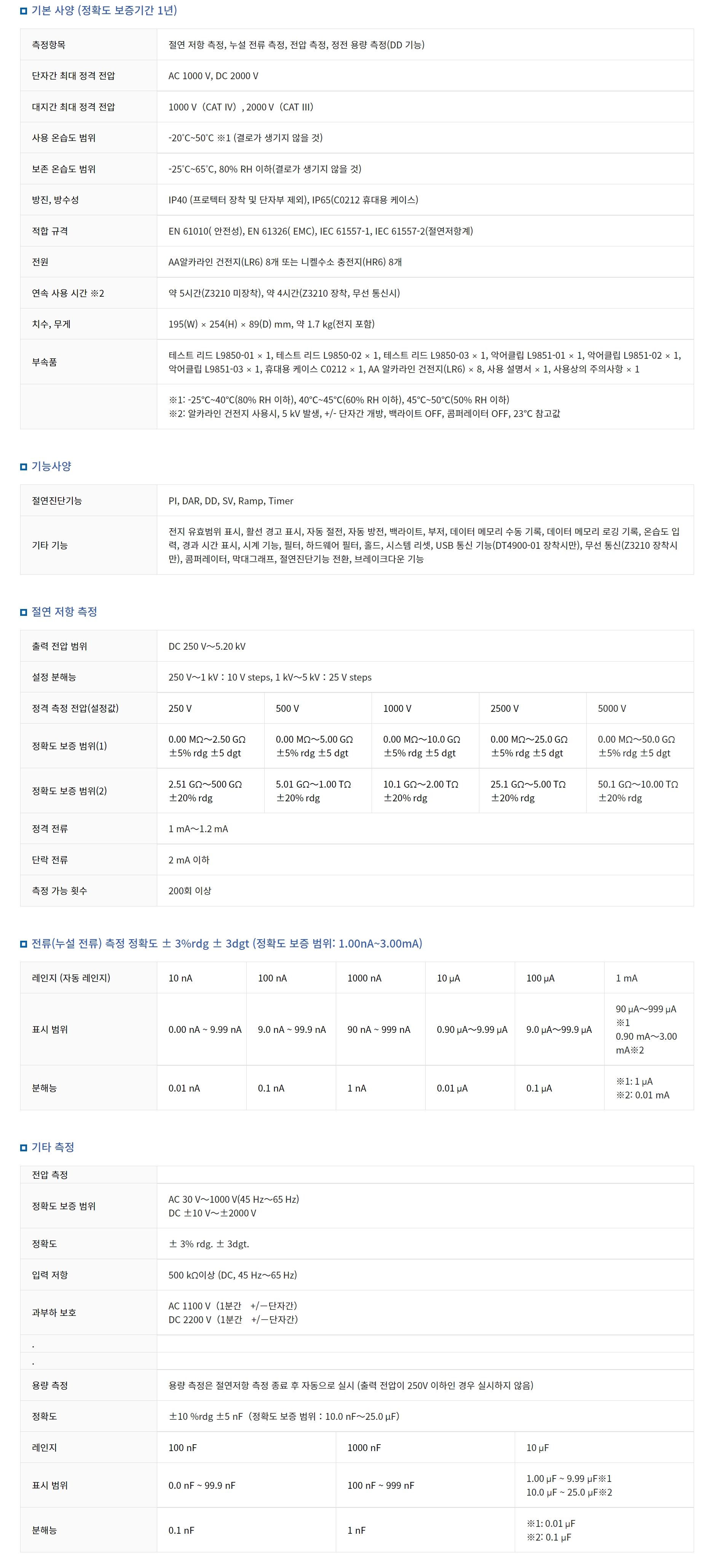

■ 기본 사양 (정확도 보증기간 1년)
| 측정 항목 | 절연 저항 측정, 누설 전류 측정, 전압 측정, 정전 용량 측정(IDM 기능) |
|---|---|
| 외자간 최대 정격 전압 | AC 1000 V, DC 2000 V |
| 대지간 최대 정격 전압 | 1000 V (CAT Ⅲ), 2000 V (CAT Ⅱ) |
| 사용 온습도 범위 | -20℃~50℃ (※1 결로가 생기지 않을 것) |
| 보존 온습도 범위 | -25℃~65℃, 80% RH 이하 (결로가 생기지 않을 것) |
| 방수 · 방진성 | IP40 (커넥터 영역 및 단자함 제외), IP65 (케이스 밀폐시 및 하드케이스 포함시) |
| 적용 규격 | EN 61010 (안전 규격), EN 61326 (EMC), EN 61557-1, -2, -16 (절연 계측기 규격) |
| 전원 | AA 알카라인 건전지(LR6) × 8개 / [옵션] 무선 어댑터 Z3210 |
| 연속 구동 시간 및 소모 | 약 5시간 (Z3210 미장착시), 약 4시간 (Z3210 장착, 무선 통신시) |
| 치수 · 무게 | 155(W) × 250(H) × 80(D) mm, 약 1.2 kg (건전지 포함) |

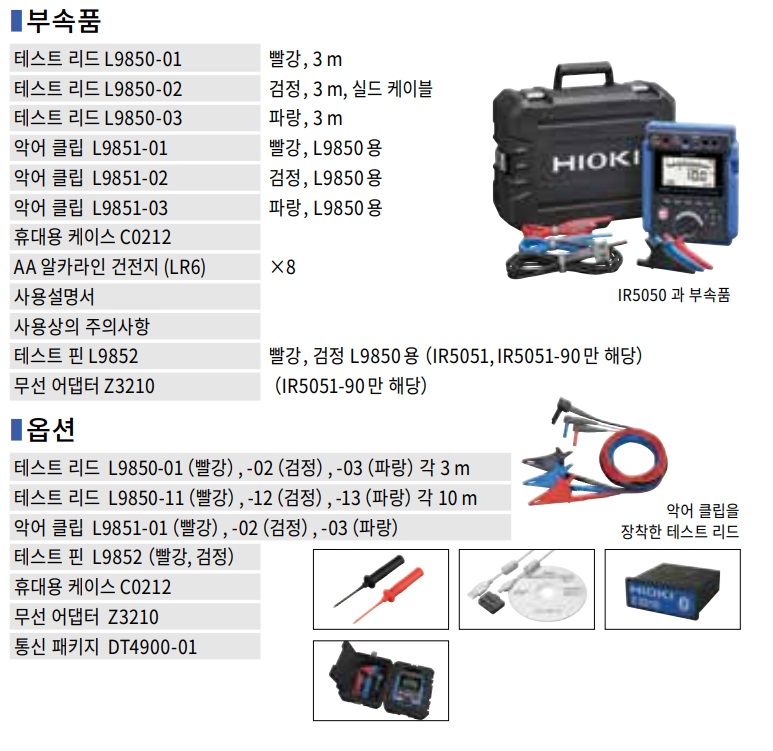

| 부속품 |
테스트 리드 L9787-01 × 1, 테스트 리드 L3000-01 × 1, 테스트 리드 L3000-02 × 1, 악어 클립 L3051-01 × 1, 악어 클립 L3052-02 × 1, 악어 클립 L3051-03 × 1, 휴대용 케이스 C0212 × 1, AA 알카라인 건전지(LR6) × 8, 사용 설명서 × 1, 사용상의 주의사항 × 1
※1: -20℃~40℃(80% RH 이하), 40℃~45℃(60% RH 이하), 45℃~50℃(50% RH 이하) ※2: 알카라인 건전지 사용시, 5 kV 범위, 수동 측정 제한, 백라이트 OFF, 블루투스 OFF, 23℃ 환경 기준 |
■ 기능 사양
| 절연 진단 시험 | PI, DAR, DD, SV, Ramp, Timer |
|---|---|
| 기타 기능 | 정치 비정상성 표시, 활선 경고 표시, 자동 방전, 자동 영점 조정, 컴퍼레이터 기능, 데이터 메모리 수동 기록, 데이터 메모리 백업 기능, 통신 기능, 경과 시간 표시, 시계 기능, 온도 리모트 입력 기능, 시스템 리셋, USB 통신 기능(BT1902-01 장착 시에만), 무선 통신(Z3210 장착 시에만), 일루미네이터 기능, 절연진단기능 점검, 배터리 체크 기능 |
■ 절연 저항 측정
| 출력 전압 범위 | DC 250 V ~ 5.00 kV |
|---|---|
| 설정 정확도 | 250 V ~ 1 kV : 10 V steps, 1 kV ~ 5 kV : 25 V steps |
| 정격 출력 전압(테스트 전압) |
|
| 정격 전류 | 1 mA ~ 1.2 mA |
| 단락 전류 | 2 mA 이하 |
| 측정 가능 횟수 | 1000회 이상 |
■ 전류(누설 전류) 측정 정확도 : ±3%rdg ±3dgt [정확도 보증 범위: 1.00nA~3.00mA]
| 대레인지(자동 레인지) |
|
|---|
■ 기타 측정
| 전압 측정 |
정확도 보증 범위: AC 30 V ~ 1000 V (45 Hz ~ 65 Hz), DC ±30 V ~ ±1200 V 정확도: ±1.5% rdg. ±4 dgt 입력 저항: 500 kΩ 이상 (DC, 45 Hz ~ 65 Hz) |
|---|---|
| 최대/최소 전압 | AC 1000 V (최소 분해능 0.1 V), DC ±1200 V (최소 분해능 0.1 V) |
| 용량 측정 |
용량 측정은 완전 방전 상태 확인 후 자동으로 실시 (충전 전압이 30V 이하일 경우 실시하지 않음) 정확도: ±10% rdg. ±5 nF (정확도 보증 범위: 10.0 nF ~ 25.0 μF) |
| 레인지별 세부 사양 |
|
-
IR5050 데이터시트
