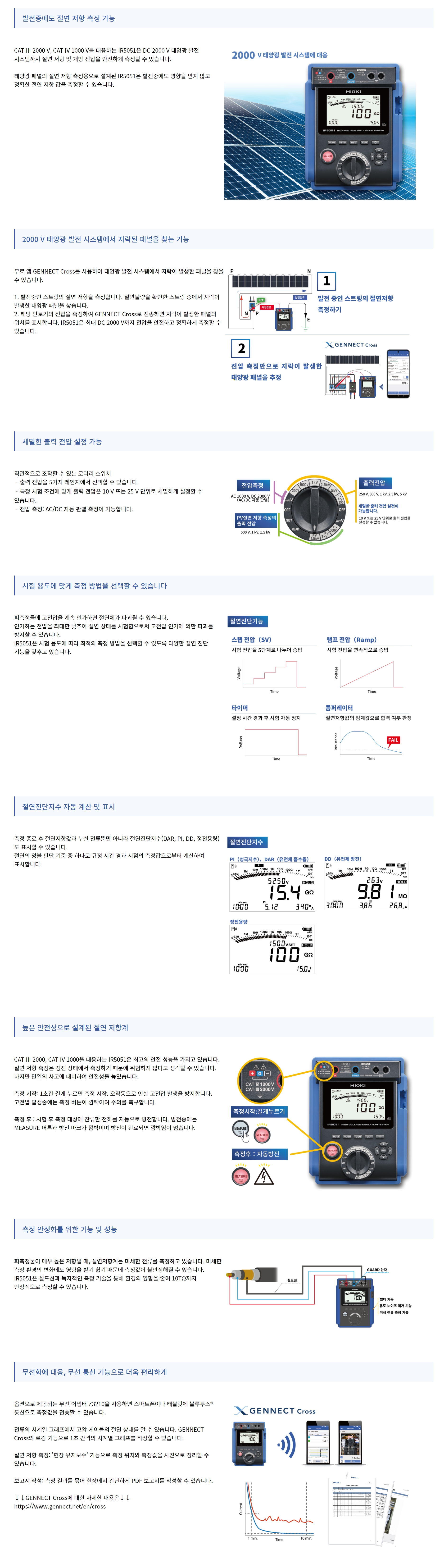

- ● PV의 절연 저항을 발전중에도 안전하고 정확하게 측정
● 고전압 설비( 트랜스, 케이블, 모터 등)의 절연 저항 측정용
● 폭넓게 발생 가능한 시험 전압 250 V ~ 5 kV
● 최대 10 TΩ의 광범위 측정
● 절연진단지수 자동 계산 및 표시
● 수기 메모 작업을 줄일 수 있는 데이터 메모리 기능

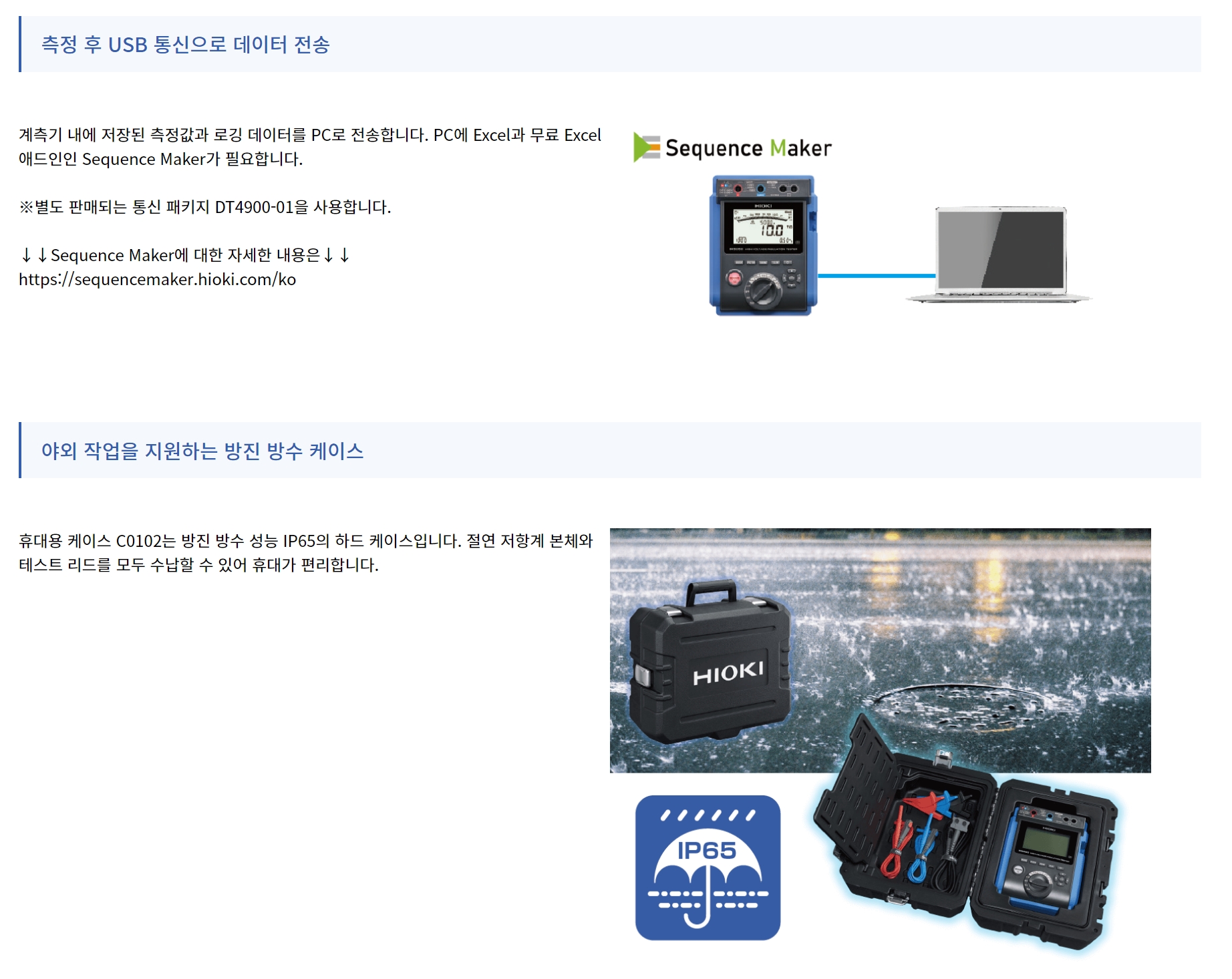

● 선택 가능한 통신: 무선 및 USB 대응
● 소형, 경량, IP65 하드 케이스가 표준으로 제공됨

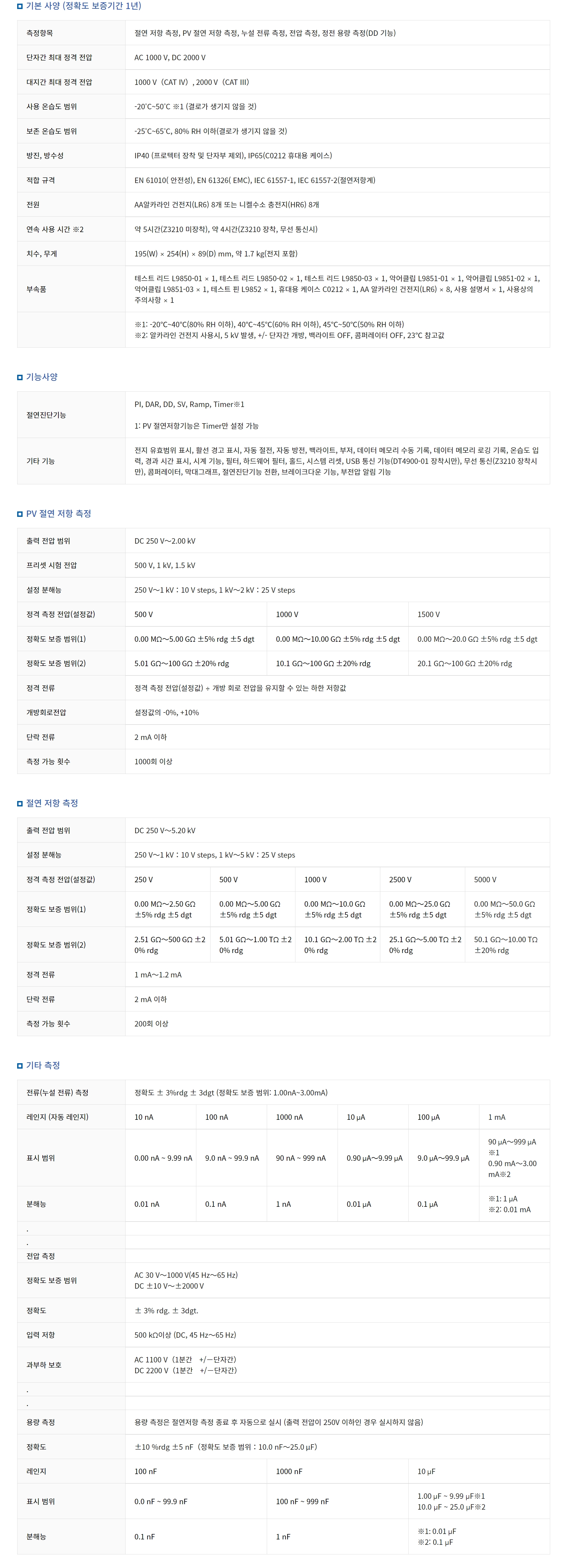

■ 기본 사양 (정확도 보증기간 1년)

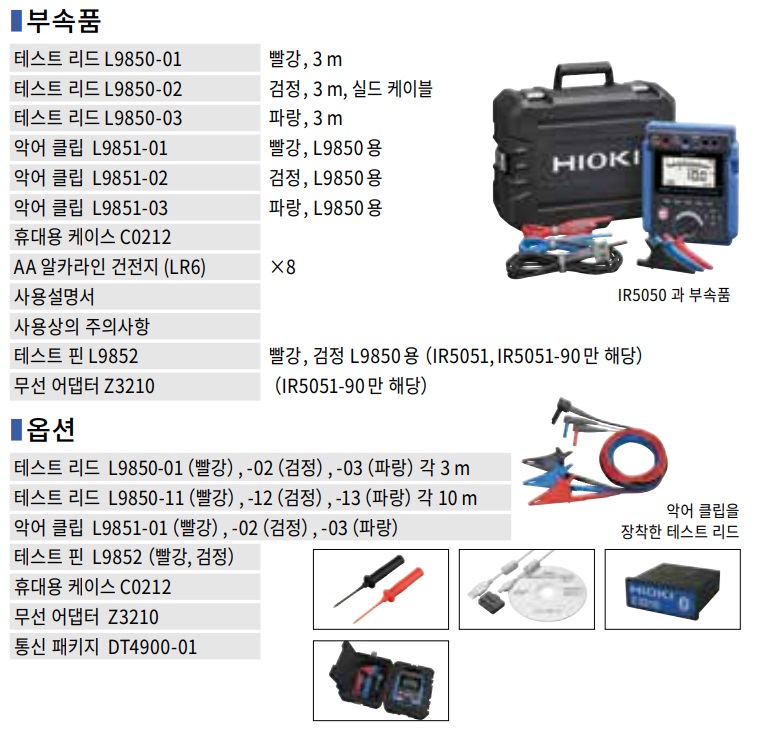

| 측정 항목 | 절연 저항 측정, PV 절연 저항 측정, 무부하 전압 측정, 단락 전류 측정, 절연 열화 추적(IDM) 기능 |
|---|---|
| 허용 차 전압 입력 | AC 1000 V, DC 1000 V |
| 대지간 최대 정격 전압 | 1000 V (CAT Ⅲ) , 600 V (CAT Ⅳ) |
| 사용 온습도 범위 | -20℃~50℃, 80% RH 이하 (결로 없을 것) |
| 보존 온습도 범위 | -25℃~65℃, 80% RH 이하 (결로 없을 것) |
| 방수 · 방진성 | IP40 (커넥터 영역 제외), IP65 (케이스 밀폐 상태, 하드케이스 부속품에 한함) |
| 적용 규격 | EN 61010 (안전 요구사항), EN 61326 (EMC), EN 61557-1, -2, -16 (절연 계측기 규격) |
| 전원 | AA 알카라인 건전지(LR6) × 8대 / 연속 구동 시간: 약 5시간 |
| 인터페이스 및 통신 속도 | 블루투스 (Z3210 장착 시), USB 2.0 (PC 통신용) |
| 치수, 무게 | 약 260(W) × 250(H) × 120(D) mm, 약 1.5 kg (배터리 포함) |
| 부속품 |
테스트 리드 L9787 × 1, 테스트 리드 L9788-10 × 1, 테스트 리드 L9788-92 × 1, 악어 클립 L9788-90 × 1, 자석 어댑터 Z5020 × 1, 마그네틱 스트랩 Z5004 × 1, 휴대용 케이스 C0212 × 1, AA 알카라인 건전지(LR6) × 8, 사용 설명서 × 1, 사용시 주의사항 × 1
※1: -20℃~40℃(80% RH 이하), 40℃~45℃(60% RH 이하), 45℃~50℃(50% RH 이하) ※2: 알카라인 건전지 사용시, 외부 백라이트 OFF, 블루투스 OFF, 버저/LED OFF, 23℃ 환경 기준 |
■ 기능 사양
| 절연 진단 시험 |
PI, DAR, DD, SV, Ramp, Timer(초) (단, PV 절연 측정 시에는 Timer만 활성화) |
|---|---|
| 기타 기능 | 상태 비정상성 표시, 측정 오류 표시, 자동 방전 기능, 활선 경고 기능, 백라이트 기능, 데이터 메모리 수동 저장 기능(수동/자동), 비교 판정 기능, 활선 전압 자동 감지 표시, 시계 기능, 블루투스 무선 통신 기능(Z3210 장착 시), 하이 레지스턴스 모드, 고저항 모니터 기능, 충전 전류 표시 기능, 버저 기능, 자동 전원 차단 기능 |
■ PV 절연 저항 측정
| 측정 전압 범위 | DC 250 V ~ 1.00 kV |
|---|---|
| 최대 표시 전압 | 500 V, 1 kV, 10 kV |
| 설정 정확도 | 250 V ~ 1 kV : 10 V steps, 1 kV~ 5 V : 25 V steps |
| 정격 측정 전압(테스트 전압) |
|
| 정확도 제1 범위(1) | 정격 규정 저항값 범위 내에서 성능 유지 (위의 정확도 제1 범위 및 제2 범위 표 참조) |
| 정확도 제2 범위(2) | 5.10 GΩ ~ 100 GΩ ±20% rdg / 10.1 GΩ ~ 100 GΩ ±20% rdg / 20.1 GΩ ~ 100 GΩ ±20% rdg |
| 단락 전류 | 정격 측정 전압에 관계없이, 수초 내에 저항을 측정할 수 있는 빠른 응답 성능 |
| 측정단자 연결 | 활성(P) 단자, N 단자 |
| 부하 전류 | 2 mA 이하 |
| 측정 가능 횟수 | 1000회 이상 |
■ 일반 절연 사양
| 출력 전압 범위 | DC 250 V ~ 5.00 kV |
|---|---|
| 선택 정확도 | 250 V ~ 1 kV : 10 V steps, 1 kV~ 5 V : 25 V steps |
| 정격 측정 전압 범위(1) |
|
| 정확도 제1 범위(1) | 정격 지정 저항값 범위 내에서 성능 유지 |
| 정확도 제2 범위(2) | 각 전압별 제2 범위(TΩ 영역까지 확장)에 대해 ±20% rdg. 적용 |
| 정격 전류 | 1 mA ~ 1.2 mA |
| 단락 전류 | 2 mA 이하 |
| 측정 가능 횟수 | 1000회 이상 |
■ 기타 측정
| 전류/누설 전류 측정 | 선택: 누설 전류(Leakage), 미세 전류(Micro), 전류 범위: 1.00 nA ~ 1.20 mA |
|---|---|
| 대지간 누설 전류 범위 |
|
| 최소 범위 | 0.01 nA / 0.1 nA / 1 nA / 0.01 μA / 0.1 μA / 1 μA (최대 0.01 mA) |
| 전압 측정 |
범위: AC 30 V ~ 1000 V (45 Hz~65 Hz), DC ±30 V ~ ±1200 V 정확도: ±1.5% rdg. ±4 dgt 입력 저항: 500 kΩ 이상 (DC, 45 Hz~65 Hz) |
| 표시 범위 | AC 30.0 V ~ 1000 V (최소 분해능 0.1 V), DC ±30.0 V ~ ±1200 V (최소 분해능 0.1 V) |
| 정전 용량 측정 |
본 기능은 완전 방전 상태 혹은 무전압 상태 하에서 측정되어야 함 (5.00 nF 미만의 경우 실측 처리 불가능) 정확도: ±5.0% rdg. ±5 nF (정전용량 측정 범위: 10.0 nF ~ 25.0 μF) 레인지: 100 nF / 1000 nF / 10 μF 표시 범위: 0.0 nF ~ 99.9 nF / 100 nF ~ 999 nF / 1.00 μF ~ 9.99 μF (최대 25.0 μF) 분해능: 0.1 nF / 1 nF / 0.01 μF (최대 0.1 μF) |
-
