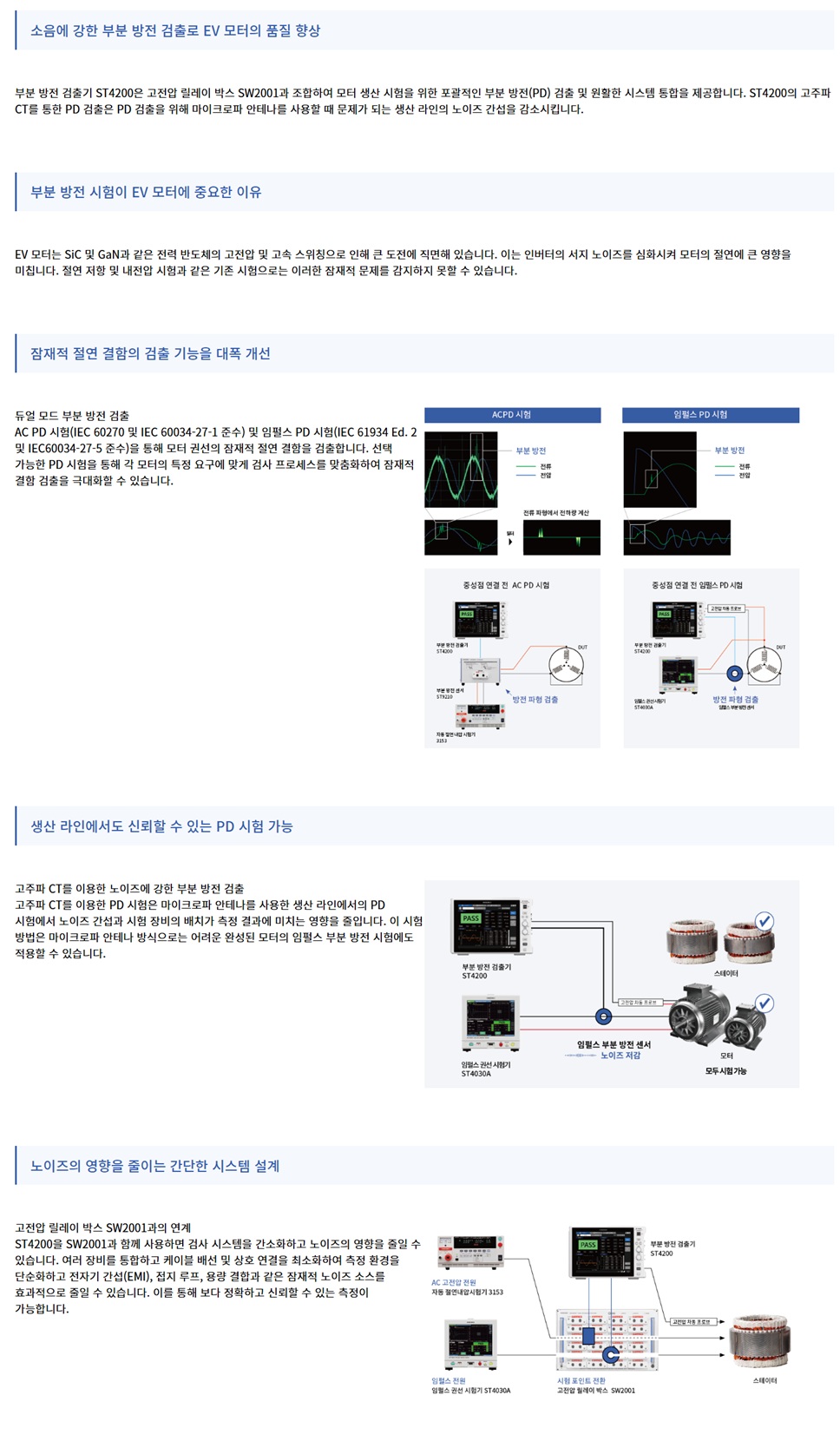

- ● 듀얼 모드 부분 방전 검출: AC PD 및 임펄스 PD 검출
● 고주파 CT를 이용한 노이즈에 강한 부분 방전 검출
● 고전압 릴레이 박스 SW2001 대응

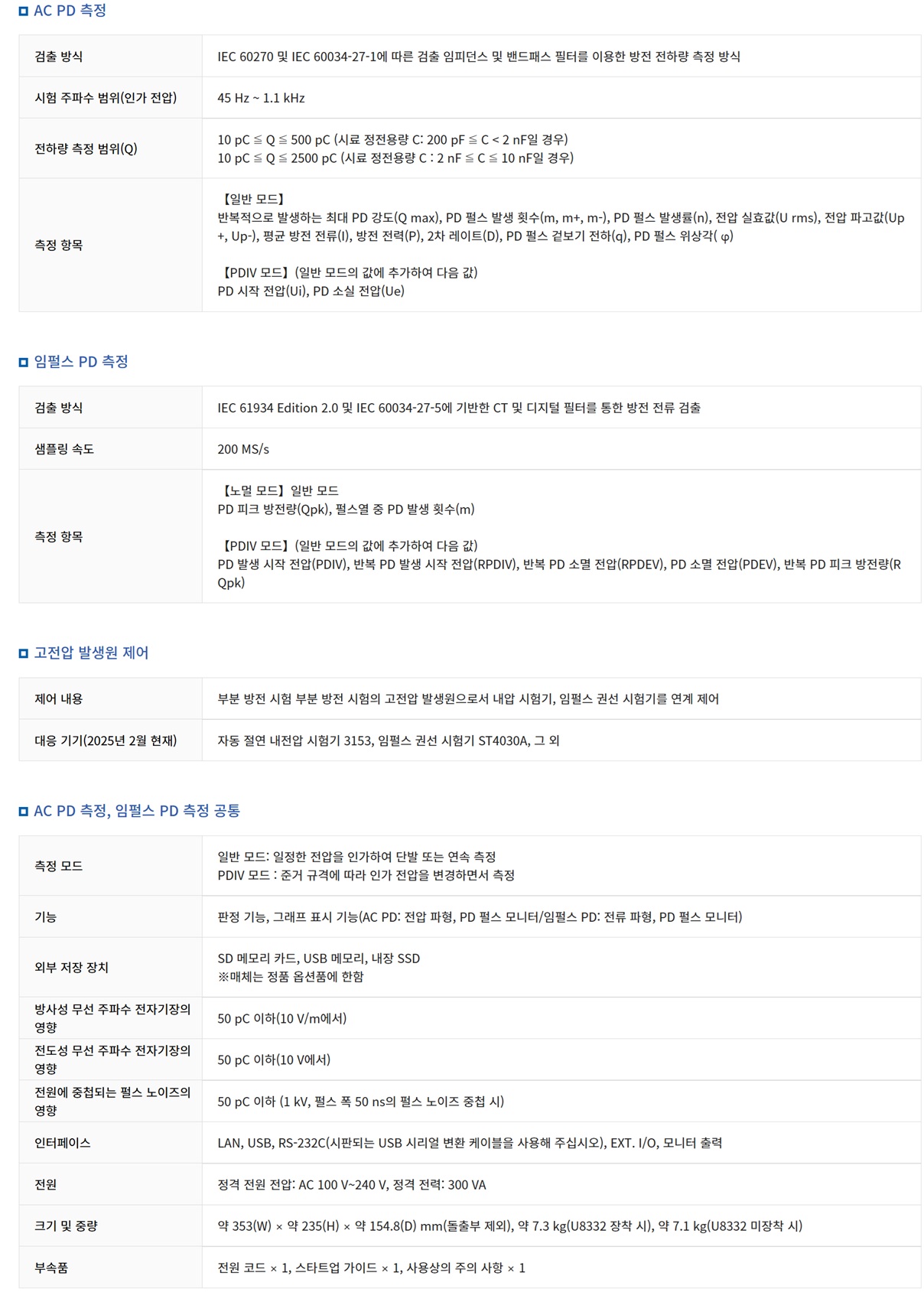

AC PD 측정
| 검출 방식 | IEC 60270 및 IEC 60034-27-1에 따른 검출 임피던스 및 밴드패스 필터를 이용한 방전 전하량 측정 방식 |
|---|---|
| 시험 주파수 범위(인가 전압) | 45 Hz ~ 1.1 kHz |
| 전하량 측정 범위(Q) |
10 pC ≤ Q ≤ 500 pC (시료 정전용량 C: 200 pF ≤ C ≤ 2 nF일 경우) 10 pC ≤ Q ≤ 2500 pC (시료 정전용량 C: 2 nF ≤ C ≤ 10 nF일 경우) |
| 측정 항목 |
[일반 모드] 반복적으로 발생하는 최대 PD 강도(Q max), PD 펄스 발생 횟수(m, m+, m-), PD 펄스 발생률(n), 전압 실효값(U rms), 전압 파고값(Up+, Up-), 평균 방전 전류(I), 방전 전력(P), 2차 레이트(D), PD 펄스 겉보기 전하(q), PD 펄스 위상각(φ) [PDIV 모드] (일반 모드의 값에 추가하여 다음 값) PD 시작 전압(Ui), PD 소실 전압(Ue) |
임펄스 PD 측정
| 검출 방식 | IEC 61934 Edition 2.0 및 IEC 60034-27-5에 기반한 CT 및 디지털 필터를 통한 방전 전류 검출 |
|---|---|
| 샘플링 속도 | 200 MS/s |
| 측정 항목 |
[노멀 모드] PD 피크 방전량(Qpk), 펄스열 중 PD 발생 횟수(m) [PDIV 모드] (일반 모드의 값에 추가하여 다음 값) PD 발생 시작 전압(PDIV), 반복 PD 발생 시작 전압(RPDIV), 반복 PD 소멸 전압(RPDEV), PD 소멸 전압(PDEV), 반복 PD 피크 방전량(RQpk) |
고전압 발생원 제어
| 제어 내용 | 부분 방전 시험용 고전압 발생원으로서 내압 시험기, 임펄스 권선 시험기를 연계 제어 |
|---|---|
| 대응 기기 (2025년 2월 현재) | 자동 절연 내전압 시험기 3153, 임펄스 권선 시험기 ST4030A, 그 외 |
AC PD 측정 / 임펄스 PD 측정 공통
| 측정 모드 |
일반 모드 : 일정한 전압을 인가하여 단발 또는 연속 측정 PDIV 모드 : 준거 규격에 따라 인가 전압을 변경하면서 측정 |

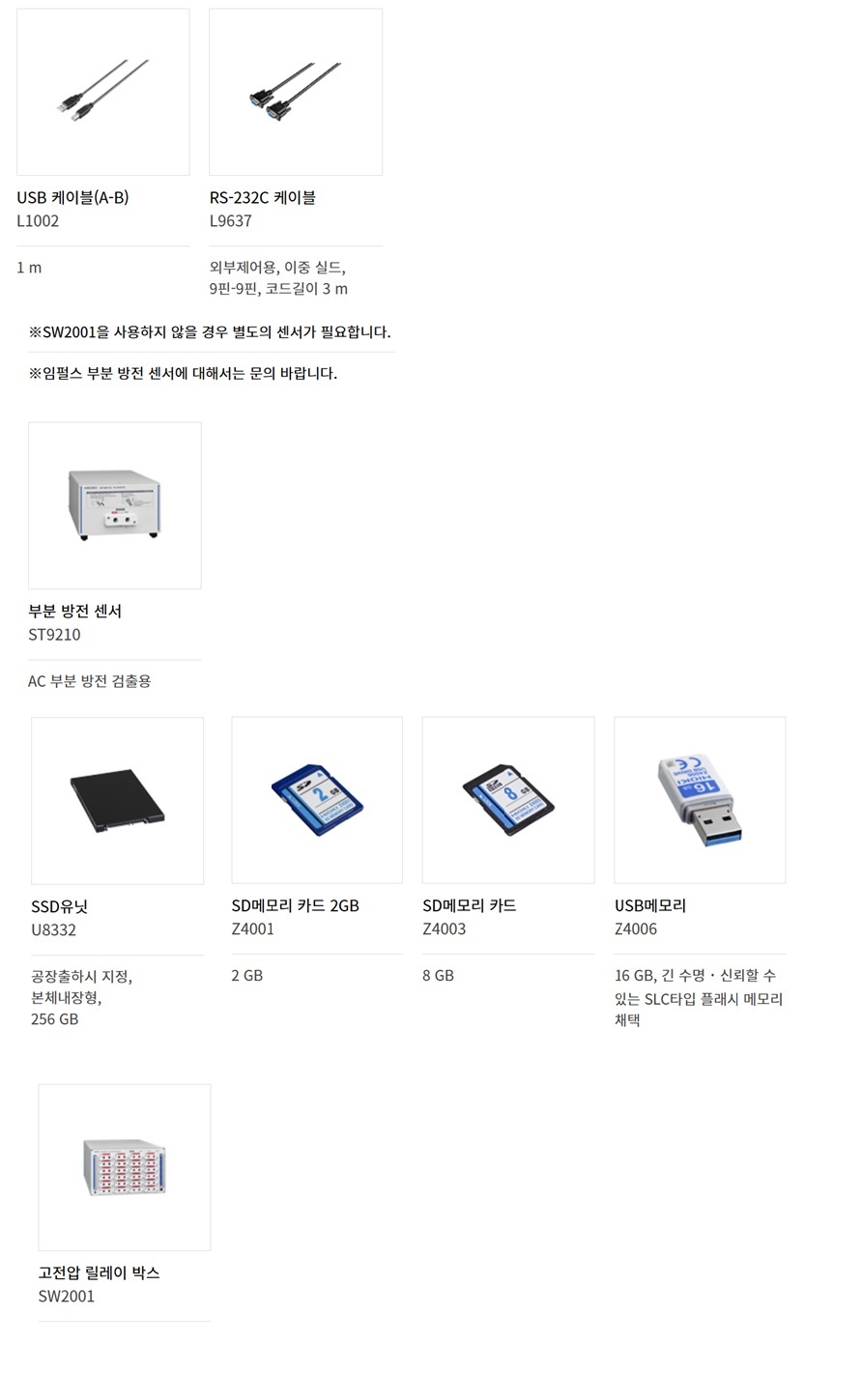

|---|---|
| 기능 | 판정 기능, 그래프 표시 기능 (AC PD : 전압 파형, PD 펄스 모니터 / 임펄스 PD : 전류 파형, PD 펄스 모니터) |
| 외부 저장 장치 | SD 메모리 카드, USB 메모리, 내장 SSD ※ 매체는 정품 옵션품에 한함 |
| 방사성 무선 주파수 전자기장의 영향 | 50 pC 이하 (10 V/m에서) |
| 전도성 무선 주파수 전자기장의 영향 | 50 pC 이하 (10 V에서) |
| 전원에 중첩되는 펄스 노이즈의 영향 | 50 pC 이하 (1 kV, 펄스 폭 50 ns의 펄스 노이즈 중첩 시) |
| 인터페이스 | LAN, USB, RS-232C (시판되는 USB 시리얼 변환 케이블을 사용해 주십시오), EXT. I/O, 모니터 출력 |
| 전원 | 정격 전원 전압 : AC 100 V ~ 240 V, 정격 전력 : 300 VA |
| 크기 및 중량 | 약 353(W) × 약 235(H) × 약 154.8(D) mm (돌출부 제외), 약 7.3 kg(U8332 장착 시), 약 7.1 kg(U8332 미장착 시) |
| 부속품 | 전원 코드 × 1, 스타트업 가이드 × 1, 사용상의 주의 사항 × 1 |
-
