메인 전원 공급 (Mains Power)

• 연결 규격: IEC/EN60320-1; C320
• 입력 전압 & 주파수: 90 V – 264 V AC, 50/60 Hz, 단상 (최대 40 ms 순시 정전 허용)
• 소비 전력: 200 W (BLU-C 단독) / 400 W (BLU-C + BVS 시스템)

모델별 크기 및 무게 (액세서리 제외)

• BLU100C / BLU300C / BLU500C: 564 x 267 x 355 mm (22.2 x 10.5 x 14.0 in) | 18.9 kg (41.6 lbs)
• BLU200C / BLU400C / BLU600C: 615.5 x 287 x 566 mm (24.2 x 11.3 x 22.3 in) | 28.5 kg (62.7 lbs)
• BLU570C / BLU800C: 560 x 268 x 473 mm (22.0 x 10.6 x 18.6 in) | 20.8 kg (45.8 lbs)
• BLU700C: 615.5 x 287 x 566 mm (24.2 x 11.3 x 22.3 in) | 28.0 kg (61.7 lbs)
• CVM 모듈: 140 x 66 x 28 mm | 0.14 kg (0.3 lbs)
• CVM-4 모듈: 152 x 66 x 28 mm | 0.14 kg (0.3 lbs)

부하 개요 및 방전 모드

• 최대 방전 용량: 모델별 20 kW ~ 42 kW
• 방전 모드: 정전류(Const I), 정전력(Const P), 정저항(Const R), 전류/전력/저항 프로필 모드
• 대상 배터리 전압 범위:
  - BLU100C / BLU200C / BLU300C / BLU400C: 5.25 V* – 300 V DC
  - BLU500C / BLU600C: 5.25 V* – 500 V DC
  - BLU570C: 5.25 V* – 570 V DC
  - BLU700C: 3.0 V* – 700 V DC
  - BLU800C: 5.25 V* – 800 V DC
  * ZVD 모듈 사용 시 0 V까지 완전 방전 가능

방전 모드별 상세 사양

• 정전류 모드 (Const I):
  - BLU100C: 0 – 150 A (20 kW) | BLU200C: 0 – 300 A (42 kW)
  - BLU300C / BLU500C: 0 – 220 A (20 kW)
  - BLU400C / BLU600C: 0 – 300 A (42 kW)
  - BLU570C / BLU800C: 0 – 100 A (32 kW)
  - BLU700C: 0 – 260 A (42 kW) | ZVD 모듈: 0 – 60 A
  - 정확도: ± (0.5% rdg + 0.2 A) | 리플: 최대 ±0.4 A peak | 분해능: 0.1 A

• 정전력 모드 (Const P):
  - BLU100C / BLU300C / BLU500C: 0 – 20 kW
  - BLU200C / BLU400C / BLU600C / BLU700C: 0 – 42 kW
  - BLU570C / BLU800C: 0 – 32 kW
  - 정확도: ± 1% | 리플: 최대 0.2 kW | 분해능: 최대 0.01 kW
  * 주위 온도 +35 °C 초과 시 최대 방전 출력이 감쇄됨

• 정저항 모드 (Const R):
  - BLU100C ~ BLU400C: 0.1 – 3,000 Ω
  - BLU500C / BLU600C: 0.1 – 5,000 Ω
  - BLU570C: 0.2 – 5,700 Ω | BLU700C: 0.1 – 7,000 Ω | BLU800C: 0.2 – 8,000 Ω
  - 정확도: ± 1% | 분해능: 최대 0.01 Ω

내장 전압 & 전류 측정

• 내장 전압 측정 (Internal Voltage):
  - BLU100C ~ BLU400C: 0 – 300 V DC (요청 시 0 – 500 V DC 제공 가능)
  - BLU500C / BLU600C: 0 – 500 V DC | BLU570C: 0 – 570 V DC
  - BLU700C: 0 – 700 V DC | BLU800C: 0 – 800 V DC
  - 분해능: 0.1 V | 정확도: ±0.5% rdg ± 0.1 V (0 - 800 V DC)
  - 샘플링 속도: 10 Hz (10 mV 이상 변화 발생 시 데이터 저장)

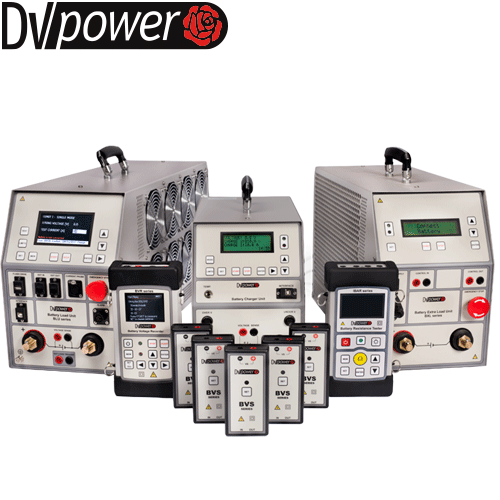

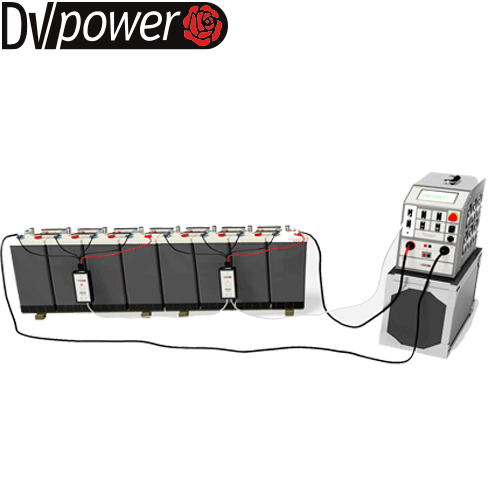

• 셀 & 연결 전압 측정 (BVS 시스템 옵션):
  - Cell Voltage: ±30 V DC (분해능 1 mV) | 정확도 ±(0.1% rdg + 0.1% F.S)
  - Intercell Connection: ±50 mV DC (분해능 1 V) | 정확도 ±(1% rdg + 1% F.S)
• 내장 전류 측정 (Internal Current):
  - 범위: 0–200 A (BLU570C/800C), 0–300 A (BLU100C/300C/500C), 0–400 A (BLU200C/400C/600C/700C)
  - 표시 범위: 0 – 2,999.9 A DC | 분해능: 0.1 A | 정확도: ±(0.5% rdg + 0.1 A)
• 시간 측정 정밀도: ± 0.1% rdg ± 1 digit

전류 프로브 입력 & 탐침 사양

• 프로브 입력 인터페이스: 범위 0 – 1,000 mV DC | 입력 임피던스 > 1 MΩ
• mV/A 비율: 0 ~ 100 mV/A 설정 가능
• 기본 전류 클램프 (Current Clamp):
  - 범위 30 A (10 mV/A) / 범위 300 A (1 mV/A)*
  - 전원 공급: 장비 본체로부터 공급
  * 요청 시 1,000 A 전류 클램프 및 0.1 mV/A 비율 제공 가능

디스플레이 & 시험 중단 조건

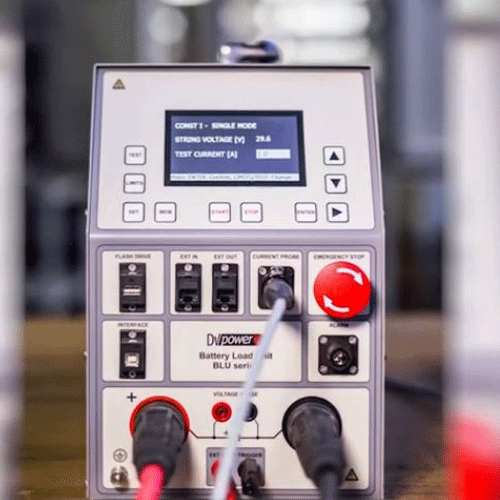

• 화면: 7 인치 컬러 터치스크린 디스플레이
• 표시 범위 & 분해능: 전류(0~2999.9 A / 0.1 A), 전압(0~999.9 V / 0.1 V), 용량(0~9999.9 Ah / 0.1 Ah), 시간(00h:00m:00s~23h:59m:59s / 1초)
• 시험 자동 정지 (STOP) 조건: 배터리 전압, 방전 용량, 시험 시간

환경, 보호 기능 & 통신 인터페이스

• 동작 / 보관 온도: 0 °C ~ +50 °C / -40 °C ~ +70 °C (상대 습도 0 - 95% 비응축, 작동 고도 최대 3,000 m)
• 보호 등급 & 오염도: IP20, 오염도 2 (내부 부품 코팅 옵션을 통해 염분/산성 환경 보호 가능)
• 충격/진동 규격: 본체 ETSI EN 300 019-2-7 Class 7M2 | 케이스 포함 ISTA 2A
• 보호 기능: 열 차단 및 자동 과부하 보호, 비상 정지(Emergency Stop) 버튼, 과전류/과열/과전압 보호
• PC 통신 / 언어: USB (기본), RS232 (옵션), Ethernet (옵션) | 영어, 독일어
• 보증 기간: 기본 3년 + DV Power 웹사이트 등록 시 추가 1년 연장

적용 국제 표준

• 배터리 시험 규격: IEEE 450-2010, IEEE 1188-2005, IEEE 1106-2015, IEC 60896-11, IEC 60896-21 등
• 안전 / 저전압 지침 (LVD): CE 적합성 (Directive 2014/35/EU), Class I, 오염도 2, 설치 범주 II (IEC EN 61010-1, CAN/CSA-C22.2 No. 61010-1)
• 전자기 적합성 (EMC): CE 적합성 (Directive 2014/30/EU), 적용 표준 EN 61326-1
