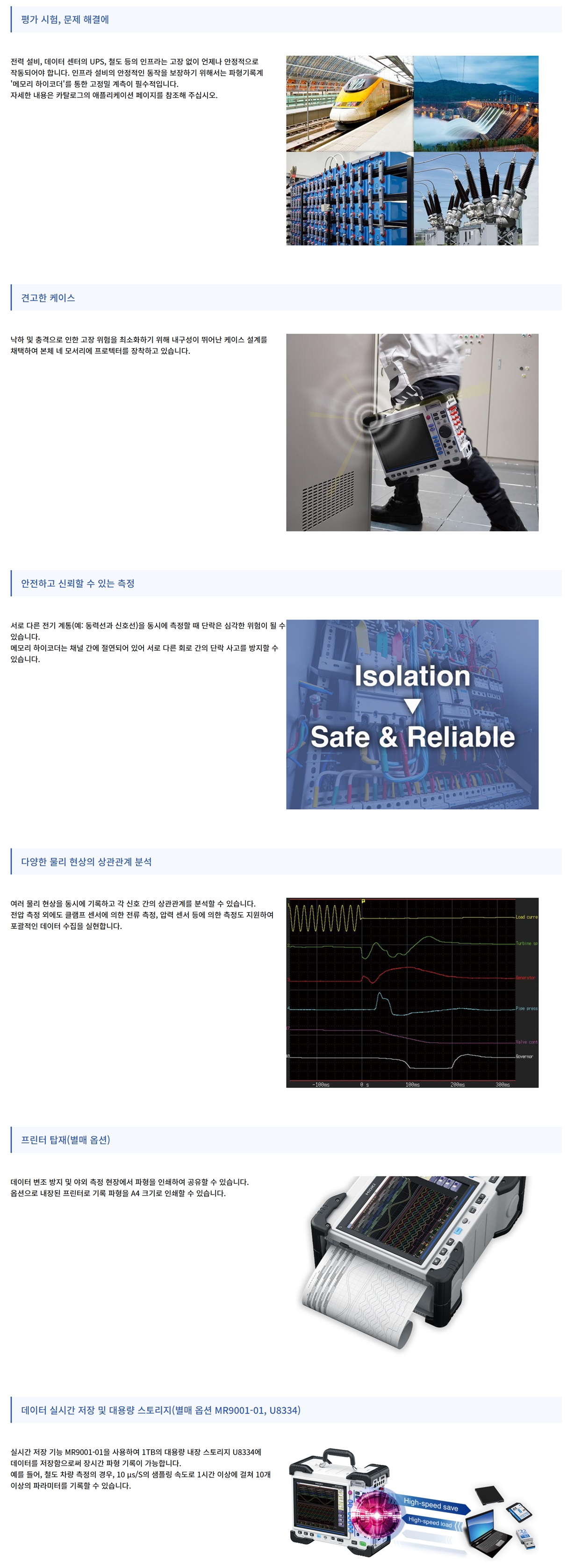

- ● 충격에 견딜 수 있는 견고함과 휴대하기 쉬운 형태
● 채널 간 절연으로 안전한 측정
● 아날로그 최대 32채널로 다른 현상도 동시에 기록 가능
● 대용량 메모리에 의한 장시간 기록
● 수치 연산 및 파형에 의한 판정 기능
● 프린터(별매 옵션)를 탑재하여 현장에서 파형을 확인

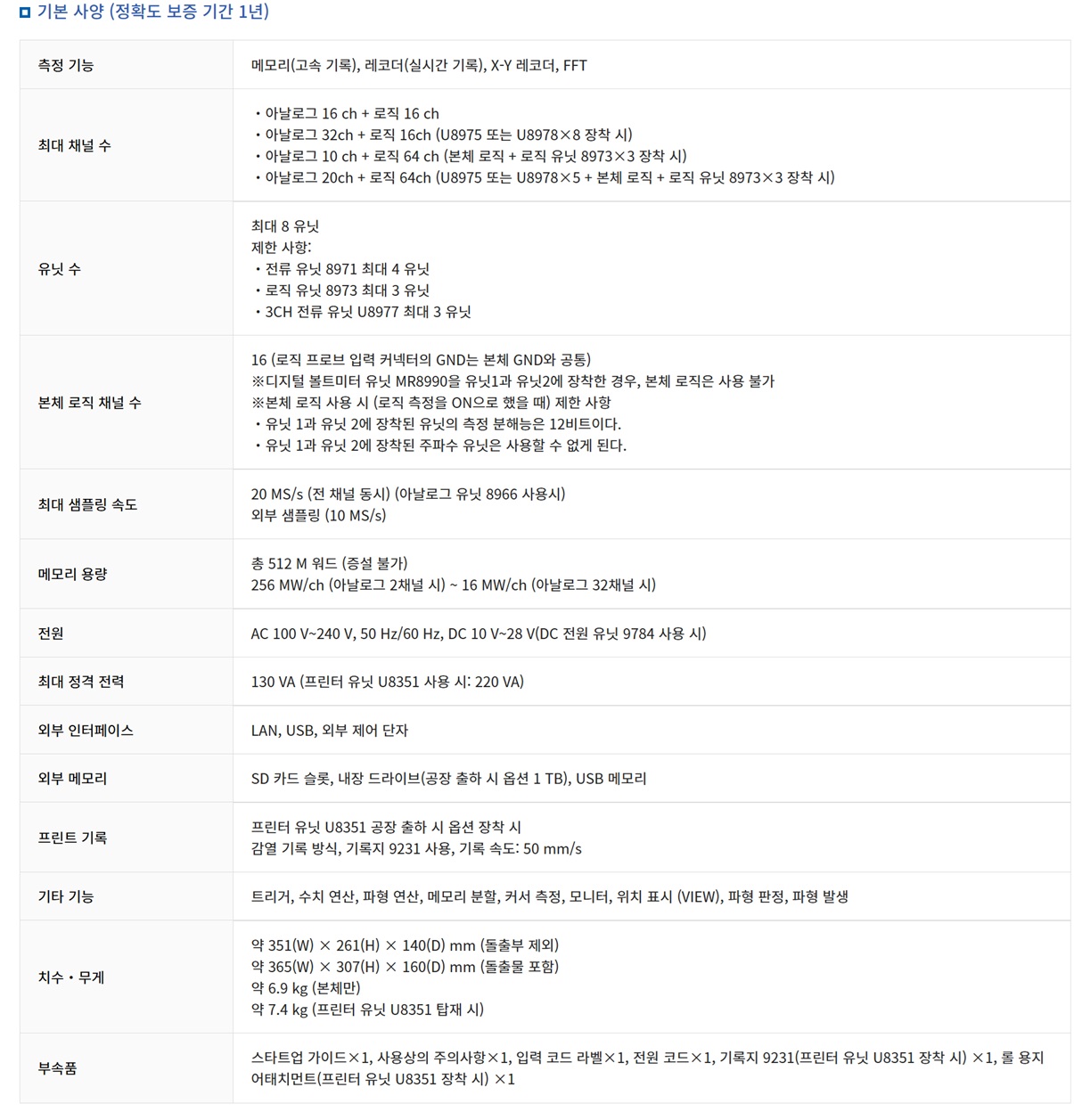

| 측정 기능 | 메모리(고속 기록), 레코더(실시간 기록), X-Y 레코더, FFT |
|---|---|
| 최대 채널 수 |
|
| 유닛 수 |
최대 8유닛 제한 사항:
|
| 본체 로직 채널 수 |
16 (로직 프로브 입력 커넥터의 GND는 본체 GND와 공통) ※ 디지털 볼트미터 유닛 MR8990을 유닛1과 유닛2에 장착한 경우, 본체 로직은 사용 불가 ※ 본체 로직 사용 시(로직 측정을 ON으로 했을 때) 제한 사항
|
| 최대 샘플링 속도 |
20 MS/s (전 채널 동시, 아날로그 유닛 8966 사용 시) 외부 샘플링: 10 MS/s |
| 메모리 용량 |
총 512 M워드 (증설 불가) 256 MW/ch (아날로그 2채널 시) ~ 16 MW/ch (아날로그 32채널 시) |
| 전원 | AC 100 V ~ 240 V, 50 Hz/60 Hz, DC 10 V ~ 28 V (DC 전원 유닛 9784 사용 시) |
| 최대 정격 전력 | 130 VA (프린터 유닛 U8351 사용 시: 220 VA) |
| 외부 인터페이스 | LAN, USB, 외부 제어 단자 |
| 외부 메모리 | SD 카드 슬롯, 내장 드라이브(공장 출하 시 옵션 1 TB), USB 메모리 |
| 프린트 기록 |
프린터 유닛 U8351 공장 출하 시 옵션 장착 시 감열 기록 방식, 기록지 9231 사용, 기록 속도: 50 mm/s |
| 기타 기능 | 트리거, 수치 연산, 파형 연산, 메모리 분할, 커서 측정, 모니터, 위치 표시(VIEW), 파형 판정, 파형 발생 |
| 치수 · 무게 |
약 351(W) × 261(H) × 140(D) mm (돌출부 제외) 약 365(W) × 307(H) × 160(D) mm (돌출물 포함) 약 6.9 kg (본체만) 약 7.4 kg (프린터 유닛 U8351 탑재 시) |
| 부속품 |
스타트업 가이드×1, 사용상의 주의사항×1, 입력 코드 라벨×1, 전원 코드×1, 기록지 9231(프린터 유닛 U8351 장착 시)×1, 롤 용지 어태치먼트(프린터 유닛 U8351 장착 시)×1 |
-
MR8848 데이터 시트
