● 기본 정확도: ±0.04%
● 사용 가능 온도 범위: -20°C~50°C
● 주파수 대역: DC, 0.1 Hz~600 kHz
● CAN/CAN FD 대응 (출력 및 입력)
● 자동 위상 보정 기능 (HIOKI제품 전류 센서만 해당)

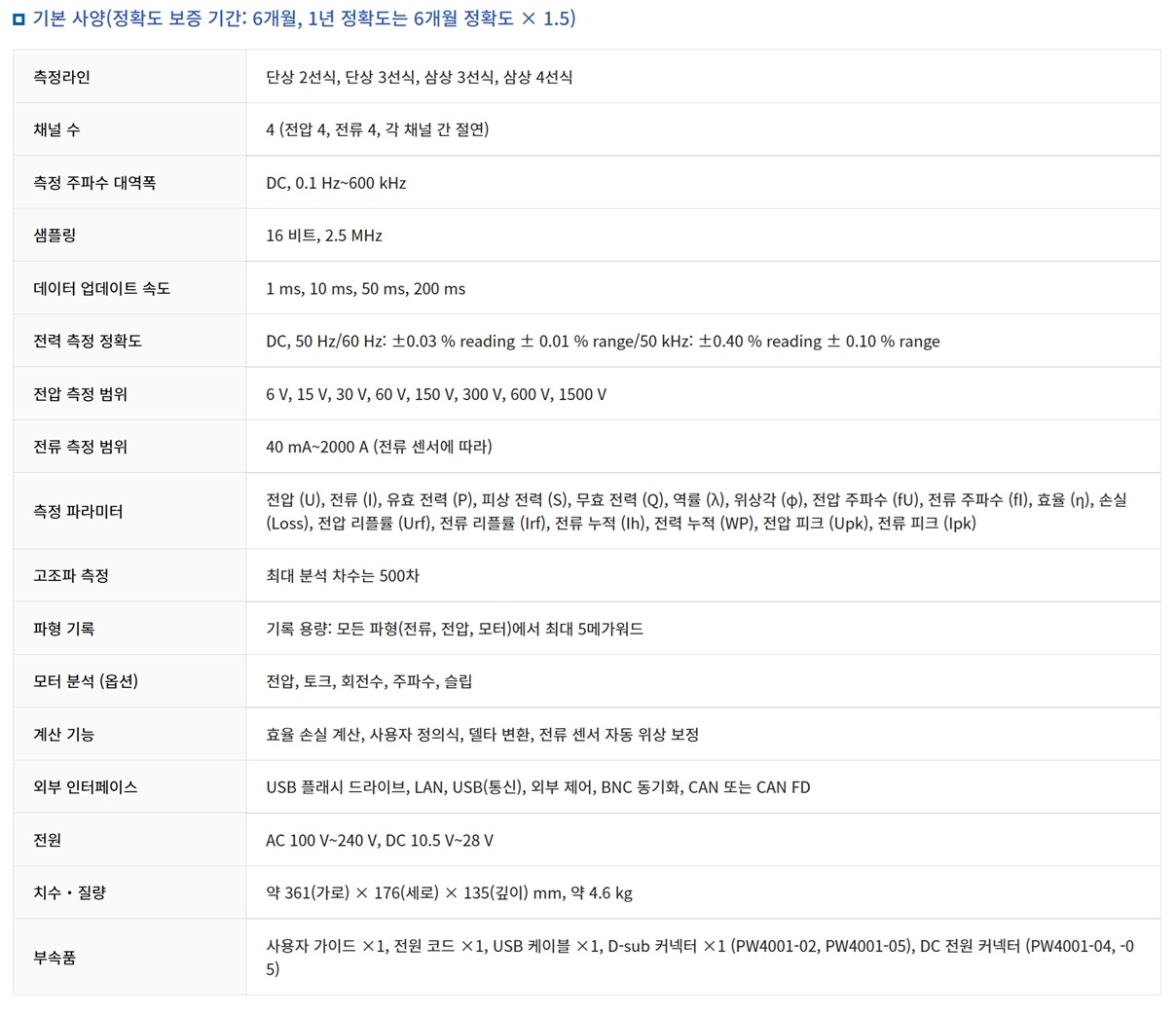

| 측정라인 | 단상 2선식, 단상 3선식, 삼상 3선식, 삼상 4선식 |
|---|---|
| 채널 수 | 4 (전압 4, 전류 4, 각 채널 간 절연) |
| 측정 주파수 대역폭 | DC, 0.1 Hz~600 kHz |
| 샘플링 | 16 비트, 2.5 MHz |
| 데이터 업데이트 속도 | 1 ms, 10 ms, 50 ms, 200 ms |
| 전력 측정 정확도 | DC, 50 Hz/60 Hz: ±0.03 % reading ± 0.01 % range / 50 kHz: ±0.40 % reading ± 0.10 % range |
| 전압 측정 범위 | 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V |
| 전류 측정 범위 | 40 mA~2000 A (전류 센서에 따라) |
| 측정 파라미터 | 전압 (U), 전류 (I), 유효 전력 (P), 피상 전력 (S), 무효 전력 (Q), 역률 (λ), 위상각 (φ), 전압 주파수 (fU), 전류 주파수 (fI), 효율 (η), 손실 (Loss), 전압 리플률 (Urf), 전류 리플률 (Irf), 전류 누적 (Ih), 전력 누적 (WP), 전압 피크 (Upk), 전류 피크 (Ipk) |
| 고조파 측정 | 최대 분석 차수는 500차 |
| 파형 기록 | 기록 용량: 모든 파형(전류, 전압, 모터)에서 최대 5메가워드 |
| 모터 분석 (옵션) | 전압, 토크, 회전수, 주파수, 슬립 |
| 계산 기능 | 효율 손실 계산, 사용자 정의식, 델타 변환, 전류 센서 자동 위상 보정 |
| 외부 인터페이스 | USB 플래시 드라이브, LAN, USB(통신), 외부 제어, BNC 동기화, CAN 또는 CAN FD |
| 전원 | AC 100 V~240 V, DC 10.5 V~28 V |
| 치수 · 질량 | 약 361(가로) × 176(세로) × 135(깊이) mm, 약 4.6 kg |
| 부속품 | 사용자 가이드 ×1, 전원 코드 ×1, USB 케이블 ×1, D-sub 커넥터 ×1 (PW4001-02, PW4001-05), DC 전원 커넥터 (PW4001-04, -05) |
-
PW4001 데이터 시트
