- 전기화학 임피던스 분광법(EIS)을 이용한 임피던스 측정은 수전해 셀, 연료전지, 공전해질 연구에서 점점 더 중요해지고 있습니다. 기존의 I-V 측정으로는 셀의 성능 자체를 평가하는 것은 가능하지만, 성능 변화의 원인을 예측하는 것은 어려웠습니다.
EIS 측정은 셀 내부의 복잡한 현상을 정량적으로 평가하고 분리할 수 있는 기술입니다. EIS 측정으로 얻은 데이터를 해석함으로써 최적의 운전 조건 탐구, 셀 수명 예측, 셀 재료 변경 효과 검증에 있어 큰 이점을 얻을 수 있습니다.

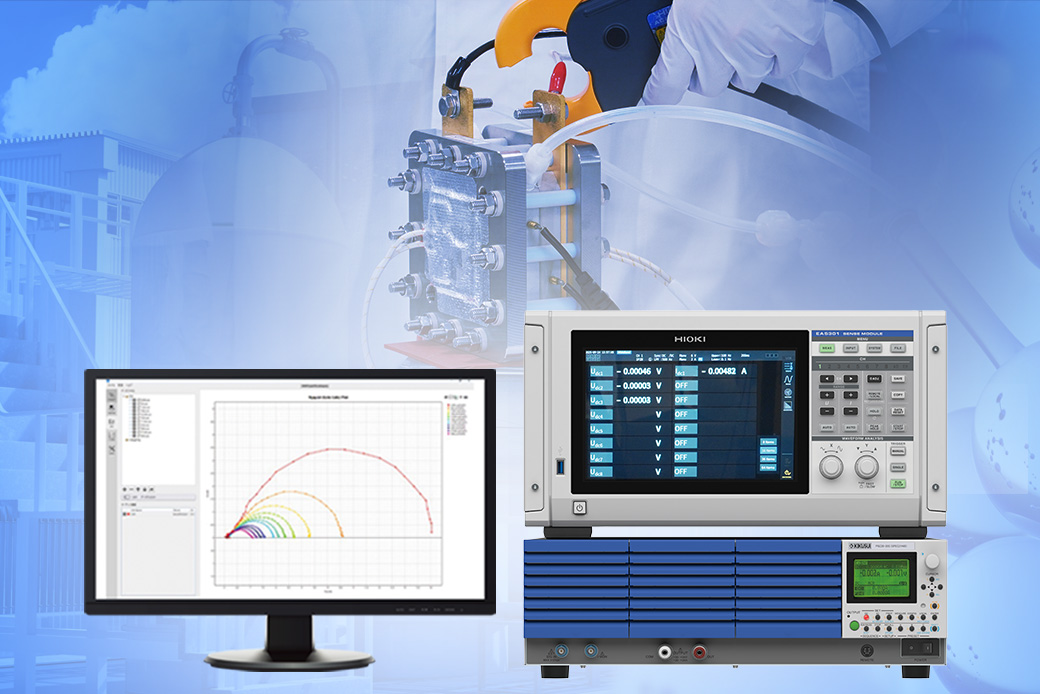

ALDAS-α는 기존 EIS 측정보다 빠른 측정 속도와 고정밀 전류 센서를 활용한 EIS 측정을 통해 셀 연구 및 평가를 가속화합니다.

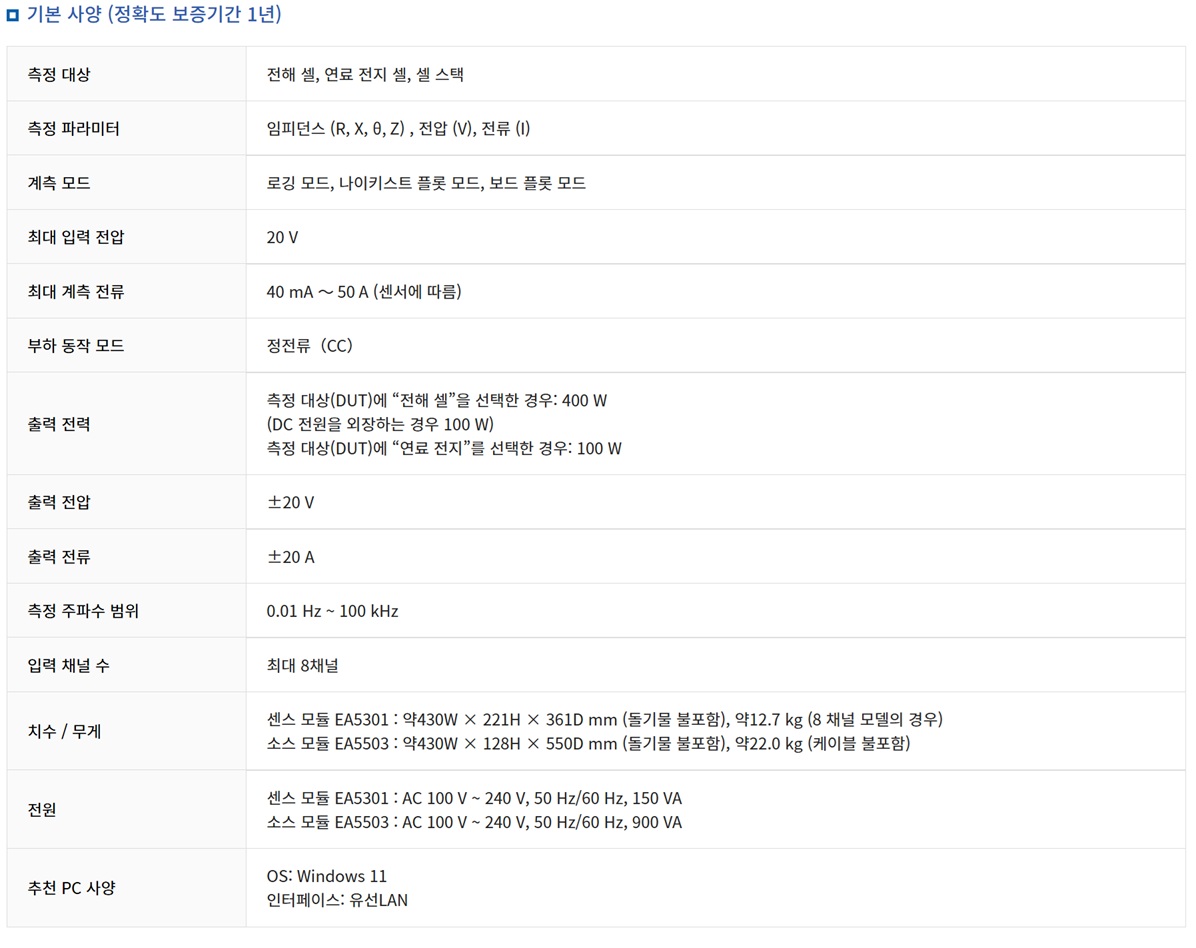

| 측정 대상 | 전해 셀, 연료 전지 셀, 셀 스택 |
|---|---|
| 측정 파라미터 | 임피던스 (R, X, θ, Z), 전압 (V), 전류 (I) |
| 계측 모드 | 로깅 모드, 나이키스트 플롯 모드, 보드 플롯 모드 |
| 최대 입력 전압 | 20 V |
| 최대 계측 전류 | 40 mA ~ 50 A (센서에 따름) |
| 부하 동작 모드 | 정전류 (CC) |
| 출력 전력 | 측정 대상(DUT)에 “전해 셀”을 선택한 경우: 400 W (DC 전원을 외장하는 경우 100 W) 측정 대상(DUT)에 “연료 전지”를 선택한 경우: 100 W |
| 출력 전압 | ±20 V |
| 출력 전류 | ±20 A |
| 측정 주파수 범위 | 0.01 Hz ~ 100 kHz |
| 입력 채널 수 | 최대 8채널 |
| 치수 / 무게 | 센스 모듈 EA5301: 약 430W × 221H × 361D mm (돌기물 불포함), 약 12.7 kg (8채널 모델의 경우) 소스 모듈 EA5503: 약 430W × 128H × 550D mm (돌기물 불포함), 약 22.0 kg (케이블 불포함) |
| 전원 | 센스 모듈 EA5301: AC 100 V ~ 240 V, 50 Hz/60 Hz, 150 VA 소스 모듈 EA5503: AC 100 V ~ 240 V, 50 Hz/60 Hz, 900 VA |
| 추천 PC 사양 | OS: Windows 11 인터페이스: 유선 LAN |
-
