EV 및 ESS용 대용량 배터리 셀의 EIS 측정

구매하기

배터리 임피던스 미터 BT4560-60은 연구 개발부터 생산 라인까지 신속하고 간편하게 EIS (*1) 측정이 가능합니다. BT4560-60은 0.01 Hz~10 kHz의 넓은 EIS 측정 주파수 범위를 지원하므로 특히 셀 설계 연구 개발에 최적입니다.

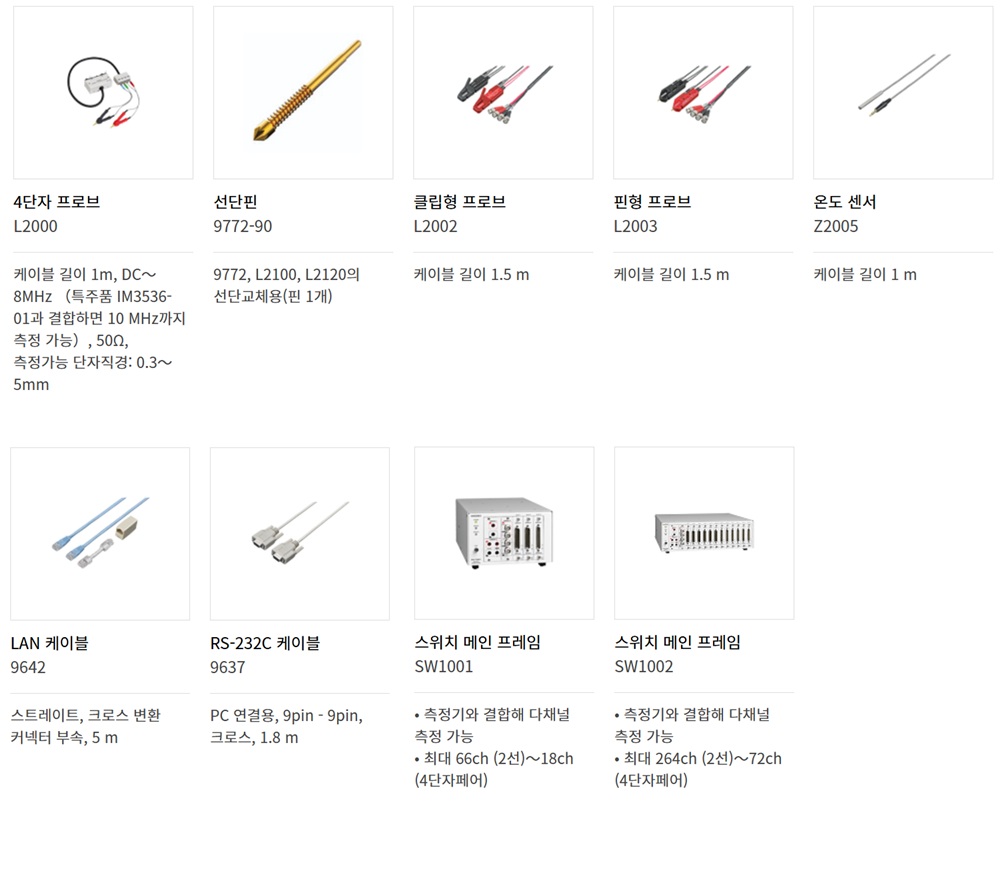

스위치 메인 프레임 SW1001, SW1002를 증설하면 다채널 평가 시스템으로 쉽게 확장할 수 있습니다. 이를 통해 여러 배터리의 고정밀 EIS 측정을 자동화하고 효율화할 수 있습니다.

*1: EIS(Electrochemical Impedance Spectroscopy), 전기화학 임피던스 분광법은 작은 AC 신호를 사용하여 넓은 주파수 범위에 걸친 배터리의 임피던스를 측정하는 시험입니다. 이를 통해 배터리 내부의 저항이나 반응성 등에 대한 상세한 통찰력을 얻을 수 있으며, 배터리의 동작 및 성능을 이해하는 데 있어 연구 개발과 품질 관리에 유용합니다.

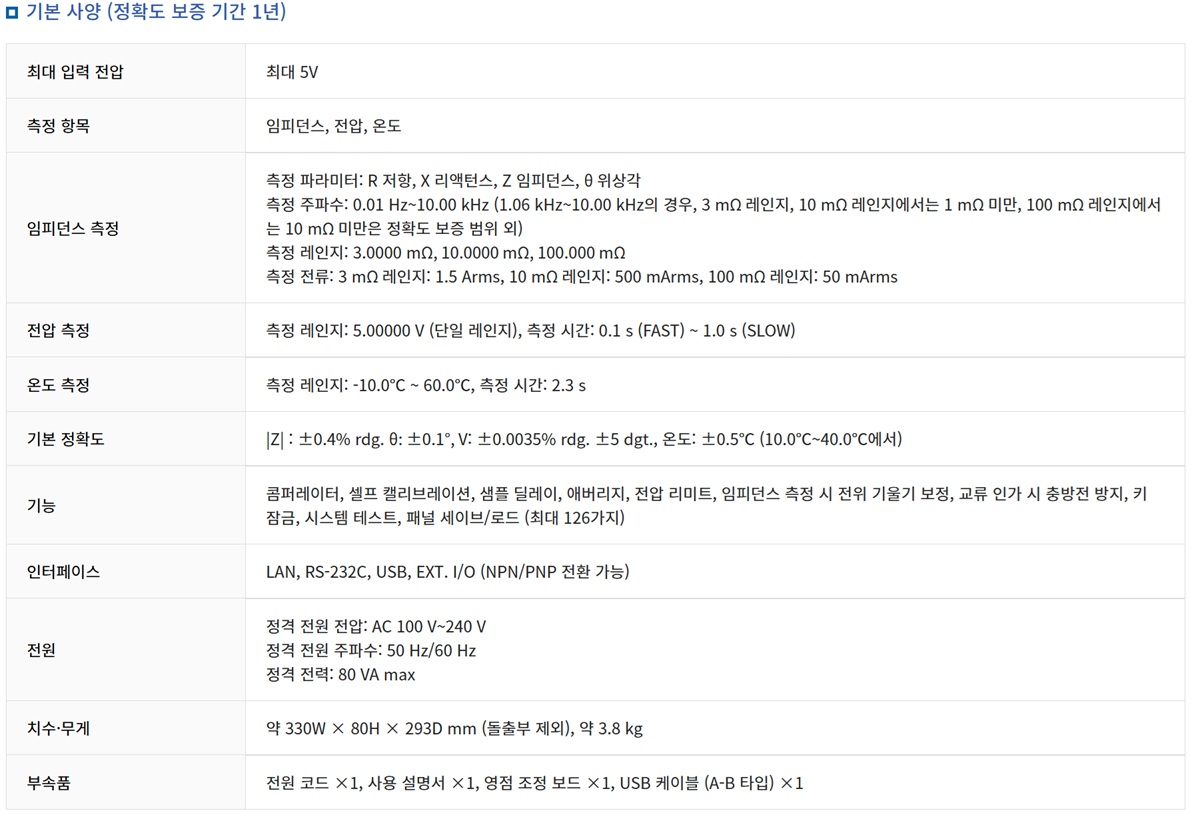

최대 입력 전압	최대 5V
측정 항목	임피던스, 전압, 온도
임피던스 측정	측정 파라미터: R 저항, X 리액턴스, Z 임피던스, θ 위상각 측정 주파수: 0.01 Hz~10.00 kHz (1.06 kHz~10.00 kHz의 경우, 3 mΩ 레인지, 10 mΩ 레인지에서는 1 mΩ 미만, 100 mΩ 레인지에서는 10 mΩ 미만은 정확도 보증 범위 외) 측정 레인지: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 측정 전류: 3 mΩ 레인지: 1.5 Arms, 10 mΩ 레인지: 500 mArms, 100 mΩ 레인지: 50 mArms
전압 측정	측정 레인지: 5.00000 V (단일 레인지), 측정 시간: 0.1 s (FAST) ~ 1.0 s (SLOW)
온도 측정	측정 레인지: -10.0℃ ~ 60.0℃, 측정 시간: 2.3 s
기본 정확도	\|Z\|: ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., 온도: ±0.5℃ (10.0℃~40.0℃에서)
기능	콤퍼레이터, 셀프 캘리브레이션, 샘플 딜레이, 애버리지, 전압 리미트, 임피던스 측정 시 전위 기울기 보정, 교류 인가 시 충방전 방지, 키 잠금, 시스템 테스트, 패널 세이브/로드 (최대 126가지)
인터페이스	LAN, RS-232C, USB, EXT. I/O (NPN/PNP 전환 가능)
전원	정격 전원 전압: AC 100 V~240 V 정격 전원 주파수: 50 Hz/60 Hz 정격 전력: 80 VA max
치수·무게	약 330W × 80H × 293D mm (돌출부 제외), 약 3.8 kg
부속품	전원 코드 ×1, 사용 설명서 ×1, 영점 조정 보드 ×1, USB 케이블 (A-B 타입) ×1
