- 자동화와 품질을 한 단계 업그레이드, 차세대 생산 검사로
RM3542C는 칩 저항기/칩 페라이트 비즈의 양산 검사용 자동기에 최적화된 직류 저항계입니다. △R로 공정 전후의 변화율을 비교하고, BIN(최대 7구분)으로 양불·등급 분류를 즉시 판정합니다. 점퍼 저항 측정 지원 기능으로 저저항 선별을 고속화합니다. 보다 엄격한 검사와 검사 효율 향상을 동시에 실현합니다. 또한, 저스트레스 측정과 접촉 상태 상시 모니터링으로 신뢰성을 확보하며, 레인지 구성 최적화와 플로팅 설계로 양산 검사 환경에서도 안정적인 측정을 구현합니다.

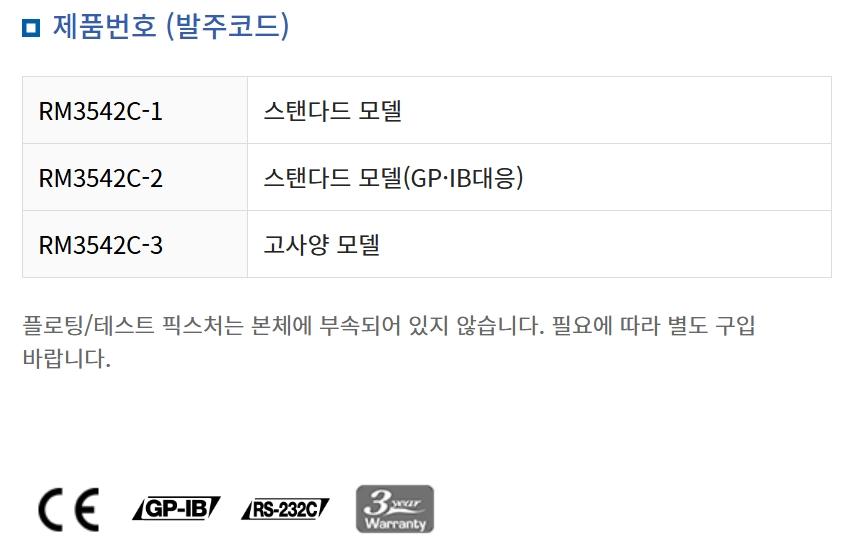

측정 범위 및 기본 사양 (정확도 보증 기간 1년 / RM3542C-3: 90일 보증 추가)
| 항목 | 내용 |
|---|---|
| 저항 측정 레인지 |
• Low Power OFF : 100 mΩ ~ 100 MΩ (16레인지, 최고 분해능 0.1 μΩ) * RM3542C-3 전용: 10 mΩ 레인지 추가 (최대 표시 120.0000 mΩ, 분해능 0.1 μΩ) • Low Power ON : 1000 mΩ ~ 1000 Ω (6레인지, 최고 분해능 1 μΩ) |
| 측정 정확도 (1년 보증) |
• 100 mΩ 레인지 (SLOW) : ±0.015 % rdg. ±0.002 % f.s. • 1000 Ω 레인지 (SLOW, 최고 정확도) : ±0.006 % rdg. ±0.001 % f.s. |
| 90일 측정 정확도 (RM3542C-3 전용) |
• 100 mΩ 레인지 (LP OFF, SLOW) : ±0.012 % rdg. ±0.002 % f.s. • 1000 Ω 레인지 (LP OFF, SLOW, 최고 정확도) : ±0.005 % rdg. ±0.001 % f.s. |
| 측정 전류 | DC 100 mA (100 mΩ 레인지) ~ DC 100 nA (100 MΩ 레인지) |
| 개방 단자 전압 |
DC 20 V max. * 인가 전압 제한 기능 ON 시: DC 5 V max. |
속도 및 응답 사양
| 항목 | 내용 |
|---|---|
| 샘플링 모드 | FAST, MED, SLOW |
| 측정 시간 (LP OFF 시) |
100 Ω / 300 Ω / 1000 Ω 레인지 기준 : • FAST: 0.9 ms (최단 측정 시간) • MED: 3.6 ms • SLOW: 17 ms |
| 적분 시간 |
검출 전압 취입 시간: 0.1 ms ~ 100.0 ms (1~5 PLC: 50 Hz시, 1~6 PLC: 60 Hz시 / PLC: 공급 전원의 1주기) |
기능 및 외부 인터페이스
| 항목 | 내용 |
|---|---|
| 디스플레이 | 모노크롬 그래픽 LCD 240 × 64 dot (백색 LED 백라이트) |
| 주요 기능 | 콤퍼레이터 비교 판정, BIN 측정 (RM3542C-3), 저전력 저항 측정, 딜레이 설정, 오프셋 전압 보정(OVC), 적분 시간 설정, 애버리지 (RM3542C-3), 측정 이상 검출, 프로브 단락 검출, 접촉 개선, 전류 모드 설정, 스테이지 혼동 방지, 스케일링, 리트라이, 인가 전압 제한, 점퍼 저항 측정 지원, 프리셋, ΔR (RM3542C-3), 메모리 기능, 통계 연산, 설정 모니터, 트리거 소스 설정, 추출 인쇄 기능 등 |
| 외부 인터페이스 | RS-232C, 프린터 (RS-232C), GP-IB (RM3542C-2) |
| 외부 입출력 (EXT. I/O) | 트리거, 홀드 입력, 콤퍼레이터 출력, 설정 모니터 단자 등 |
전원 및 기타 사양

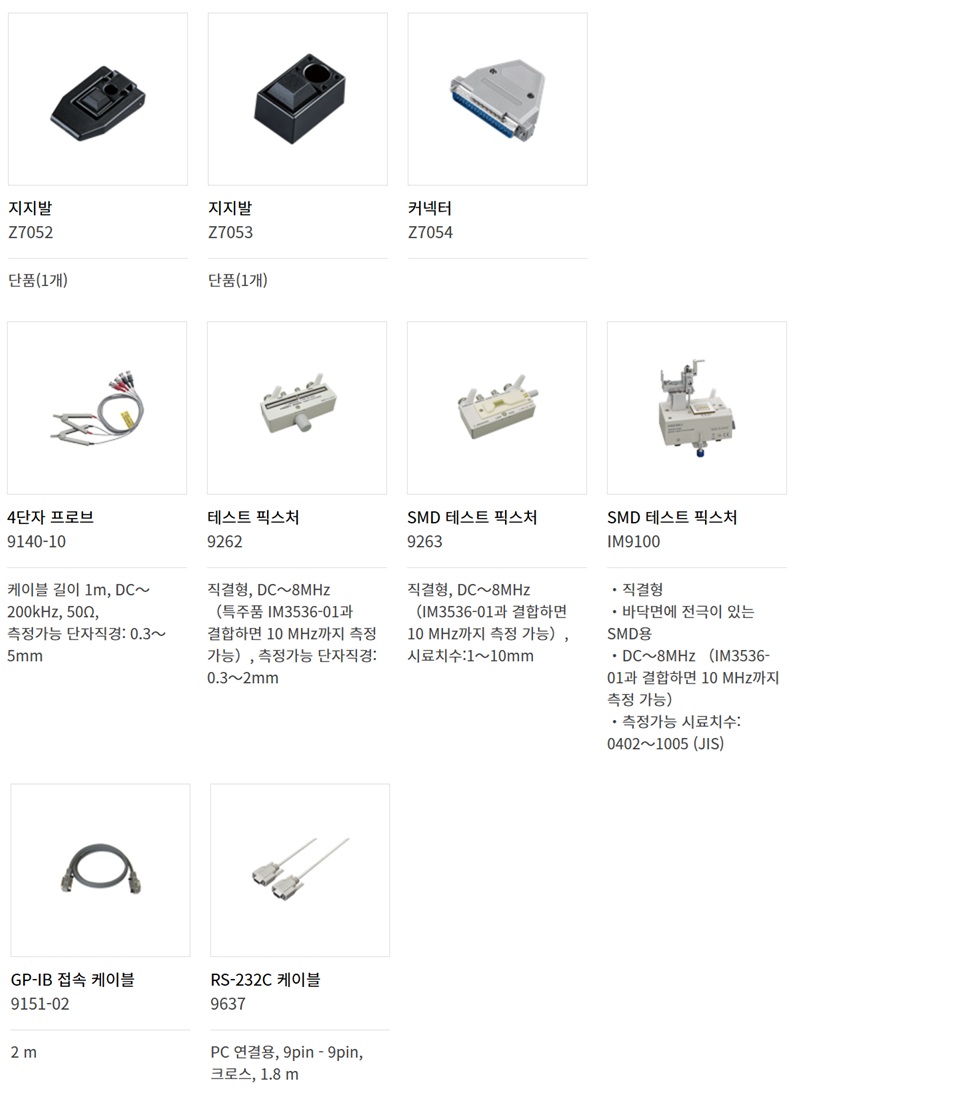

| 항목 | 내용 |
|---|---|
| 전원 / 소비전력 | AC 100 V ~ 240 V, 50 Hz / 60 Hz, 30 VA max. |
| 치수 / 질량 | 260W × 88H × 300D mm, 2.9 kg |
| 부속품 | 전원 코드 × 1, EXT. I/O 커넥터 × 1, 스타트업 가이드 × 1, 사용 시 주의사항 × 1 |
-
