- 업계 최고 수준의 저항 측정 정밀도에 더해 진화된 온도 보정 기능을 탑재함으로써 미세한 저항값 변화를 확실히 수치화합니다. 용접 직후처럼 온도가 급변하는 환경에서도 용접 품질의 미세한 차이를 고정밀로 포착하여 잠재적 불량품의 조기 발견에 기여합니다. 또한 과입력을 감지하면 즉시 보호 회로가 작동하여 회로를 차단하는 신기능을 추가했습니다. 고장 위험을 줄이고 생산 라인의 가동 중단을 방지합니다. 또한 생산 라인 시스템 구축 시 ‘경로 저항 허용 최대 9Ω’ 대응과 전용 프로브 키트 제공을 통해 장기적인 안정 가동과 원활한 시스템 구축을 지원합니다.
저항 측정 레인지 목록 (13개 레인지 / 정확도 보증 기간 1년)
| 측정 레인지 | 최대 표시 | 분해능 | 측정 전류 |
|---|---|---|---|
| 1000 μΩ | 1200.000 μΩ | 1 nΩ | 1 A / 500 mA |
| 10 mΩ | 12.00000 mΩ | 10 nΩ | 1 A / 500 mA |
| 100 mΩ | 120.0000 mΩ | 100 nΩ | 1 A / 100 mA |
| 1000 mΩ | 1200.000 mΩ | 1 μΩ | 100 mA / 10 mA |
| 10 Ω | 12.0000 Ω | 10 μΩ | 10 mA / 1 mA |
| 100 Ω | 120.000 Ω | 100 μΩ | 10 mA / 1 mA |
| 1000 Ω | 1200.000 Ω | 1 mΩ | 1 mA |
| 10 kΩ | 12.00000 kΩ | 10 mΩ | 1 mA |
| 100 kΩ | 120.0000 kΩ | 100 mΩ | 100 μA |
| 1000 kΩ | 1200.000 kΩ | 1 Ω | 10 μA |
| 10 MΩ | 12.00000 MΩ | 10 Ω | 1 μA |
| 100 MΩ | 120.0000 MΩ | 100 Ω | 100 nA |
| 1000 MΩ | 1200.0 MΩ | 100 kΩ | 1 μA 이하 |
측정 성능 및 정확도 사양
| 항목 | 내용 |
|---|---|
| 대표 정확도 (High 모드, A-OVC ON, SLOW2, 영점 조정 없음 기준) |
• 1000 μΩ 레인지 : ±0.045 % rdg. ±0.010 % f.s. • 10 mΩ 레인지 : ±0.045 % rdg. ±0.001 % f.s. • 100 mΩ 레인지 : ±0.045 % rdg. ±0.001 % f.s. • 1000 mΩ 레인지 : ±0.012 % rdg. ±0.001 % f.s. • 1000 Ω 레인지 : ±0.006 % rdg. ±0.001 % f.s. |
| 측정 전류 모드 |
• High 모드 : 1000 μΩ (1 A) ~ 1000 MΩ (1 μA 이하) • Low 모드 : 100 mΩ (100 mA) ~ 100 Ω (1 mA) |
| 측정 속도 및 개방 전압 |
• 측정 속도 : FAST, MEDIUM, SLOW1, SLOW2 • 최대 개방 단자 전압 : 1000 Ω 이하 레인지: 8.0 V / 10 kΩ 이상 레인지: 20 V |
| 경로 저항 허용값 (SOURCE B - A 사이, 참고값) |
• 100 mΩ 이하 (PR 모드 OFF) 레인지 : 최대 3.5 Ω • 100 mΩ 이하 (PR 모드 ON) 레인지 : 최대 9.0 Ω |
| 온도 측정 사양 |
• 서미스터 센서 (부속품 Z2001) : -10.0 °C ~ 99.9 °C • 아날로그 입력 (방사 온도계 등) : DC 0 V ~ 2.0 V |
멀티플렉서 확장 옵션
| 항목 | 내용 |
|---|---|
| 내장 멀티플렉서 (옵션) |
멀티플렉서 유닛 Z3003 (최대 2유닛 장착 가능) • 최대 채널 수 : 20채널 (4선식), 42채널 (2선식) • 전환 시간 : 30 msec |
| 외장 멀티플렉서 (옵션) |
스위치 메인프레임 SW1001 / SW1002 • 최대 채널 수 : SW1001: 33채널 (4선식) / SW1002: 132채널 (4선식) • 전환 시간 : 11 msec |
주요 기능 및 일반 사양
| 항목 | 내용 |
|---|---|
| 외부 인터페이스 | LAN (10BASE-T/100BASE-TX), RS-232C (최대 115200 bps, 프린터 겸용), USB, EXT I/O (D-sub 37핀), 아날로그 출력 (D/A 출력 DC 0 V ~ 1.5 V) |
| 주요 기능 | 컨택트 체크, 영점 조정 (각 레인지 ±50% FS 이내, 100 MΩ 이상 영점조정 불가), 영점 조정 프리 정확도 보증, OVC 기능, A-OVC 기능, 접촉 개선 기능 (최대 인가전압 5 V, 최대 전류 10 mA), 자동 홀드, 절대값 표시, 콤퍼레이터, 온도 측정 및 온도 보정 (TC / A-TC / ΔT), 통계 연산, 딜레이, 애버리지, 패널 저장, 데이터 메모리, 커맨드 모니터, LabVIEW® 드라이버 지원 등 |
| 전원 사양 |
• 정격 전원 : AC 100 V ~ 240 V (50 Hz / 60 Hz) • 소비 전력 : 최대 40 VA (일반 소비 전력 약 20 W 참고값) |
| 치수 / 질량 | 약 215W × 80H × 306.5D mm (돌출부 제외), 약 3.4 kg |

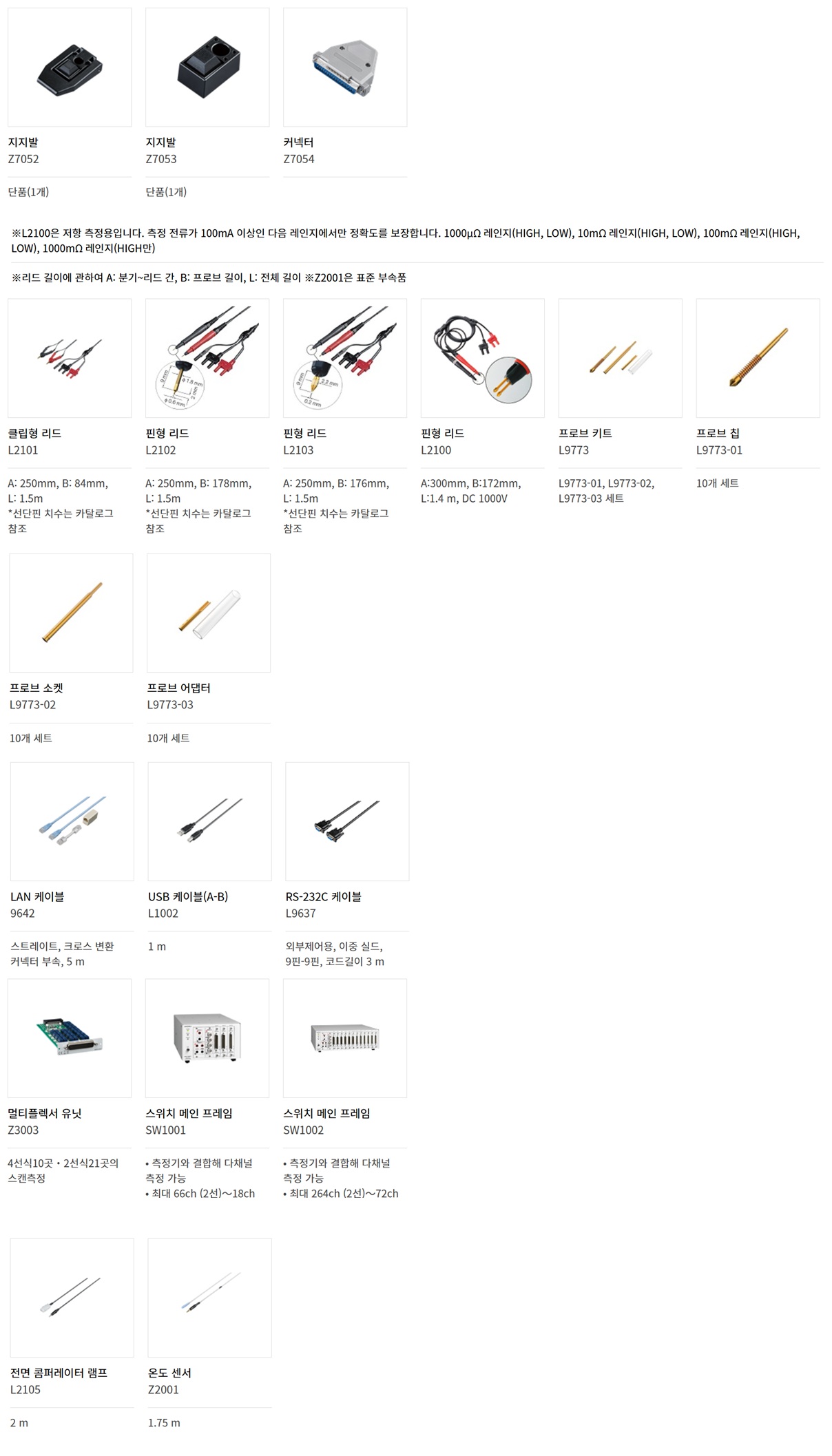

| 부속품 | 전원 코드 × 1, 온도 센서 Z2001 × 1, EXT I/O용 수 커넥터 × 1, EXT I/O용 커넥터 커버 × 1, 스타트업 가이드 × 1, 사용 시 주의사항 × 1 |
-
