다기능 문서화 교정

• 소프트웨어로 생성한 작업 과정, 목록 및 지침 다운로드/업로드
• 출력, 보관 및 데이터 분석 지원
• 다운로드한 절차 및 교정 결과를 최대 1주 분량까지 저장

측면 및 소싱 기능

• 측정 항목: 전압, mA, RTD, 열전대, 주파수, 저항 등 (센서/트랜스미터 테스트)
• 소싱/시뮬레이션: 전압, mA, 열전대, RTD, 주파수, 저항, 전압 소스
• 루프 전력 공급: 실시간 mA 측정과 함께 테스트 중 트랜스미터에 전력 공급

압력 측정 및 고급 기능

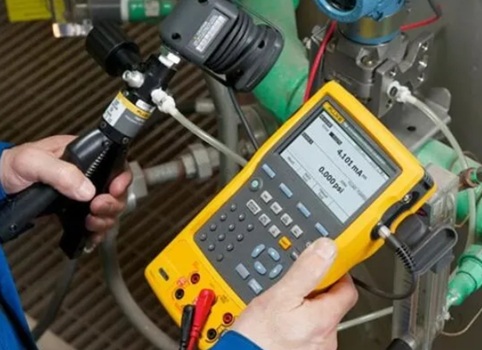

• 29가지 Fluke 700Pxx 압력 모듈 계열을 활용한 압력 측정 및 공급
• 품질관리 및 규정 충족을 위한 자동 As-found / As-left 레코드 생성 및 관리
• 오토스텝, 사용자 지정 단위, 사용자 입력값 기록, 1/2포인트 스위치 테스트, Square Root DP Flow 테스트, 측정 딜레이 프로그래밍 기능 탑재

디스플레이 및 전원/응답

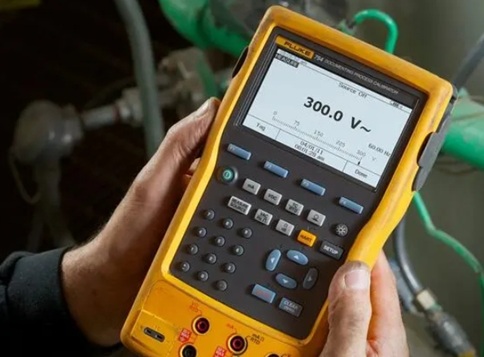

• 밝은 흰색 화면의 보기 편한 듀얼 디스플레이 (소스 및 측정 파라미터 동시 출력)
• 충전식 리튬 이온 배터리 (가스 게이지 포함, 10시간 연속 사용 가능)
• 1mS의 짧은 펄스로 빠르게 반응하는 RTD 송신기 및 PLC 처리 지원
• 다국어 인터페이스 지원 / 3년 품질 보증 제공

소프트웨어 호환성

• DPC/Track Sample 소프트웨어 기본 제공
• 다양한 주요 Asset Management 소프트웨어 패키지와 호환 가능

적용 범위 및 단위

• 게이지압, 차압, 듀얼(혼합물), 절대압 및 진공압 등 거의 모든 압력 분야 적용
• 교정기 설정 시 지정 가능한 10개의 압력 단위 표시 지원

내구성 및 정확도

• 견고한 우레탄 몰드 케이스 적용으로 혹독한 환경 및 거친 취급 보호
• 0ºC ~ 50ºC 범위의 내장 온도보정 기능으로 작업 정확성 확보
• NIST 추적 가능 교정 성적서 포함
• 로컬 교정을 통한 유지 비용 절감

모듈 라인업

• 총 28개 옵션 압력 모듈 제공 (기본 정확도 0.05%)
• 측정 범위: 물 기준 0 ~ 1 inH2O (0 ~ 0.25 kPa)부터 0 ~ 10,000 psi (0 ~ 70,000 kPa)까지 지원

자동화 절차

• 선형 트랜스미터, DP Flow 트랜스미터, 1포인트 및 2포인트 리미트 스위치 등의 오토 교정 설정 가능
• 템플릿 작성 후 테스트, 오류 계산, 결과 출력, 허용치 초과 표시까지 자동 수행

사용자 지정 단위 및 입력값

• mV에서 ºC / ºF 변환 사용 등 커스텀 단위 설정 지원 (예: Fluke 80T-IR 온도 프로브 활용)
• PPM, RPM 등 미지원 기호를 포함한 문서 테스트 가능
• 패널 마스터 및 읽기 전용 장비의 소스/측정 결과를 수동으로 기록 가능

스위치 및 Flow 교정

• 전압, 전류, 온도, 압력 대상 1포인트 및 2포인트 리미트 스위치 교정 자동화
• Square root(제곱근) 기능을 활용한 Differential Pressure (DP) Flow 장비 직접 교정

다기능 및 운용 모드

• 하나의 장비로 온도, 압력, 전압, 전류, 저항, 주파수의 측정/소싱 완벽 지원
• 3가지 작동 모드: 측정 모드 / 소싱 모드 / 동시 측정·소싱 모드

편의성 및 소프트 키

• 직관적인 메뉴 중심 디스플레이로 작업 가이드 제공
• 소프트 키 터치 한번으로 작업 목록, 스케일링, Min/Max, 스테핑/램핑, 메모리 확인 실행

문서화 및 PC 연결

• ISO-9000 및 관련 규정 준수를 위한 교정 결과 자동 캡처
• USB 인터페이스를 통한 PC 결과 데이터 전송 (현장 직접 기록 시간 절감)

휴대성, 내구성 및 화면

• 공구 가방에 들어가는 컴팩트한 사이즈 / 재충전 리튬 이온 배터리로 전 근무 시간 커버
• 오버몰드 우레탄 케이스로 산업 현장 보호 극대화
• 3단계 백라이트 조정 가능한 밝은 흰색 디스플레이

기타 지원 기능

• 다국어 지침 표시 (영어, 프랑스어, 독일어, 스페인어, 이탈리아어)
• 내장 공학 계산기 (4칙 연산 및 제곱근, 소싱 기능 연동 가능)
• 반응이 느린 장비를 위한 측정 딜레이 프로그래밍 자동 절차 내장

전압 DC

• 100.000 mV : (1년) 0.02% + 0.005 mV / (2년) 0.03% + 0.005 mV
• 3.00000 V : (1년) 0.02% + 0.00005 V / (2년) 0.03% + 0.00005 V
• 30.0000 V : (1년) 0.02% + 0.0005 V / (2년) 0.03% + 0.0005 V
• 300.00 V : (1년) 0.05% + 0.05 V / (2년) 0.07% + 0.05 V

전압 AC (40Hz ~ 500Hz)

• 3.000 V (분해능 0.001 V) : (1년) 0.5% + 0.002 V / (2년) 1.0% + 0.004 V
• 30.00 V (분해능 0.01 V) : (1년) 0.5% + 0.02 V / (2년) 1.0% + 0.04 V
• 300.0 V (분해능 0.1 V) : (1년) 0.5% + 0.2 V / (2년) 1.0% + 0.2 V

전류 DC

• 30.000 mA : (1년) 0.01% + 5 μA / (2년) 0.015% + 7 μA
• 110.00 mA : (1년) 0.01% + 20 μA / (2년) 0.015% + 30 μA

저항

• 10.000 Ω : (1년) 0.05% + 50 mΩ / (2년) 0.07% + 70 mΩ
• 100.00 Ω : (1년) 0.05% + 50 mΩ / (2년) 0.07% + 70 mΩ
• 1.0000 kΩ : (1년) 0.05% + 500 μA / (2년) 0.07% + 0.5 Ω
• 10.000 kΩ : (1년) 0.1% + 10 μA / (2년) 0.15% + 15 Ω

주파수

• 1.00 ~ 110.00 Hz (분해능 0.01 Hz) : 정확도 0.05 Hz
• 110.1 ~ 1100.0 Hz (분해능 0.1 Hz) : 정확도 0.5 Hz
• 1.101 ~ 11.000 kHz (분해능 0.001 kHz) : 정확도 0.005 kHz
• 11.01 ~ 50.00 kHz (분해능 0.01 kHz) : 정확도 0.05 kHz

전압 DC

• 100.000 mV : (1년) 0.01% + 0.005 mV / (2년) 0.015% + 0.005 mV
• 1.00000 V : (1년) 0.01% + 0.00005 V / (2년) 0.015% + 0.0005 V
• 15.0000 V : (1년) 0.01% + 0.0005 V / (2년) 0.015% + 0.0005 V

전류 DC

• 22.000 mA (소스) : (1년) 0.01% + 0.003 mA / (2년) 0.02% + 0.003 mA
• 싱크 전류 (시뮬레이션) : (1년) 0.02% + 0.007 mA / (2년) 0.04% + 0.007 mA

저항

• 10.000 Ω : (1년) 0.01% + 10 mΩ / (2년) 0.015% + 15 mΩ
• 100.00 Ω : (1년) 0.01% + 20 mΩ / (2년) 0.015% + 30 mΩ
• 1.0000 kΩ : (1년) 0.02% + 0.2 Ω / (2년) 0.03% + 0.3 Ω
• 10.000 kΩ : (1년) 0.02% + 3 Ω / (2년) 0.03% + 5 Ω

주파수

• 0.1 ~ 10.99 Hz : 정확도 0.01 Hz
• 0.01 ~ 10.99 Hz : 정확도 0.01 Hz
• 11.00 ~ 109.99 Hz : 정확도 0.1 Hz
• 110.0 ~ 1099.9 Hz : 정확도 0.1 Hz
• 1.100 ~ 21.999 kHz : 정확도 0.002 kHz
• 22.000 ~ 50.000 kHz : 정확도 0.005 kHz

RTD 측정 (형식 / 범위 / 정확도)

• 100Ω Pt (385)
-200 ~ 100 °C : (1년) 0.07 °C / (2년) 0.14 °C
100 ~ 800 °C : (1년) 0.02% + 0.05 °C / (2년) 0.04% + 0.10 °C

• 200Ω Pt (385)
-200 ~ 100 °C : (1년) 0.07 °C / (2년) 0.14 °C
100 ~ 630 °C : (1년) 0.02% + 0.05 °C / (2년) 0.04% + 0.10 °C

• 500Ω Pt (385)
-200 ~ 100 °C : (1년) 0.07 °C / (2년) 0.14 °C
100 ~ 630 °C : (1년) 0.02% + 0.05 °C / (2년) 0.04% + 0.10 °C

• 1000Ω Pt (385)
-200 ~ 100 °C : (1년) 0.07 °C / (2년) 0.14 °C
100 ~ 630 °C : (1년) 0.02% + 0.05 °C / (2년) 0.04% + 0.10 °C

• 100Ω Pt (3916)
-200 ~ 100 °C : (1년) 0.07 °C / (2년) 0.14 °C
100 ~ 630 °C : (1년) 0.02% + 0.05 °C / (2년) 0.04% + 0.10 °C

• 100Ω Pt (3926)
-200 ~ 100 °C : (1년) 0.08 °C / (2년) 0.16 °C
100 ~ 630 °C : (1년) 0.02% + 0.06 °C / (2년) 0.04% + 0.12 °C

• 10Ω Cu (427)
-100 ~ 260 °C : (1년) 0.2 °C / (2년) 0.4 °C

• 120Ω Ni (672)
-80 ~ 260 °C : (1년) 0.1 °C / (2년) 0.2 °C

※ 2선식 및 3선식 RTD 측정의 경우 사양에 0.4°C를 추가하십시오.

RTD 소스 (소스 전류 / 정확도 / 허용 전류)

• 소스 전류 1mA : (1년) 0.05°C, 0.0125% + 0.04°C / (2년) 0.10°C, 0.025% + 0.08°C (허용: 0.1mA ~ 10mA)
• 소스 전류 500μA : (1년) 0.06°C, 0.017% + 0.05°C / (2년) 0.12°C, 0.034% + 0.10°C (허용: 0.1mA ~ 1mA)
• 소스 전류 250μA : (1년) 0.06°C, 0.017% + 0.05°C / (2년) 0.12°C, 0.034% + 0.10°C (허용: 0.1mA ~ 1mA)
• 소스 전류 150μA : (1년) 0.06°C, 0.017% + 0.05°C / (2년) 0.12°C, 0.034% + 0.10°C (허용: 0.1mA ~ 1mA)
• 소스 전류 1mA (구분 2) : (1년) 0.05°C, 0.0125% + 0.04°C / (2년) 0.10°C, 0.025% + 0.08°C (허용: 0.1mA ~ 10mA)
• 소스 전류 1mA (구분 3) : (1년) 0.05°C, 0.0125% + 0.04°C / (2년) 0.10°C, 0.025% + 0.08°C (허용: 0.1mA ~ 10mA)
• 소스 전류 3mA : (1년) 0.2°C / (2년) 0.4°C (허용: 0.1mA ~ 10mA)
• 소스 전류 1mA (구분 4) : (1년) 0.04°C / (2년) 0.08°C (허용: 0.1mA ~ 10mA)

※ 펄스 시간이 1ms인 PLC와 펄스형 트랜스미터를 지원합니다.

E 유형

• -250 ~ -200 °C : 소스 (1년) 1.3°C, (2년) 2.0°C / 측정 (1년) 0.6°C, (2년) 0.9°C
• -200 ~ -100 °C : 소스 (1년) 0.5°C, (2년) 0.8°C / 측정 (1년) 0.3°C, (2년) 0.4°C
• -100 ~ 600 °C : 소스 (1년) 0.3°C, (2년) 0.4°C / 측정 (1년) 0.3°C, (2년) 0.4°C
• 600 ~ 1000 °C : 소스 (1년) 0.4°C, (2년) 0.6°C / 측정 (1년) 0.2°C, (2년) 0.3°C

N 유형

• -200 ~ -100 °C : 소스 (1년) 1.0°C, (2년) 1.5°C / 측정 (1년) 0.6°C, (2년) 0.9°C
• -100 ~ 900 °C : 소스 (1년) 0.5°C, (2년) 0.8°C / 측정 (1년) 0.5°C, (2년) 0.8°C
• 900 ~ 1300 °C : 소스 (1년) 0.6°C, (2년) 0.9°C / 측정 (1년) 0.3°C, (2년) 0.4°C

J 유형

• -210 ~ -100 °C : 소스 (1년) 0.6°C, (2년) 0.9°C / 측정 (1년) 0.3°C, (2년) 0.4°C
• -100 ~ 800 °C : 소스 (1년) 0.3°C, (2년) 0.4°C / 측정 (1년) 0.2°C, (2년) 0.3°C
• 800 ~ 1200 °C : 소스 (1년) 0.5°C, (2년) 0.8°C / 측정 (1년) 0.3°C, (2년) 0.3°C

K 유형

• -200 ~ -100 °C : 소스 (1년) 0.7°C, (2년) 1.0°C / 측정 (1년) 0.4°C, (2년) 0.6°C
• -100 ~ 400 °C : 소스 (1년) 0.3°C, (2년) 0.4°C / 측정 (1년) 0.3°C, (2년) 0.4°C
• 400 ~ 1200 °C : 소스 (1년) 0.5°C, (2년) 0.8°C / 측정 (1년) 0.3°C, (2년) 0.4°C
• 1200 ~ 1372 °C : 소스 (1년) 0.7°C, (2년) 1.0°C / 측정 (1년) 0.3°C, (2년) 0.4°C

T 유형

• -250 ~ -200 °C : 소스 (1년) 1.7°C, (2년) 2.5°C / 측정 (1년) 0.9°C, (2년) 1.4°C
• -200 ~ 0 °C : 소스 (1년) 0.6°C, (2년) 0.9°C / 측정 (1년) 0.4°C, (2년) 0.6°C
• 0 ~ 400 °C : 소스 (1년) 0.3°C, (2년) 0.4°C / 측정 (1년) 0.3°C, (2년) 0.4°C

B 유형

• 600 ~ 800 °C : 소스 (1년) 1.3°C, (2년) 2.0°C / 측정 (1년) 1.0°C, (2년) 1.5°C
• 800 ~ 1000 °C : 소스 (1년) 1.0°C, (2년) 1.5°C / 측정 (1년) 0.8°C, (2년) 1.2°C
• 1000 ~ 1820 °C : 소스 (1년) 0.9°C, (2년) 1.3°C / 측정 (1년) 0.8°C, (2년) 1.2°C

R 유형

• -20 ~ 0 °C : 소스 (1년) 2.3°C, (2년) 2.8°C / 측정 (1년) 1.2°C, (2년) 1.8°C
• 0 ~ 100 °C : 소스 (1년) 1.5°C, (2년) 2.2°C / 측정 (1년) 1.1°C, (2년) 1.7°C
• 100 ~ 1767 °C : 소스 (1년) 1.0°C, (2년) 1.5°C / 측정 (1년) 0.9°C, (2년) 1.4°C

S 유형

• -20 ~ 0 °C : 소스 (1년) 2.3°C, (2년) 2.8°C / 측정 (1년) 1.2°C, (2년) 1.8°C
• 0 ~ 200 °C : 소스 (1년) 1.5°C, (2년) 2.1°C / 측정 (1년) 1.1°C, (2년) 1.7°C
• 200 ~ 1400 °C : 소스 (1년) 0.9°C, (2년) 1.4°C / 측정 (1년) 0.9°C, (2년) 1.4°C
• 1400 ~ 1767 °C : 소스 (1년) 1.1°C, (2년) 1.7°C / 측정 (1년) 1.0°C, (2년) 1.5°C

C 유형

• 0 ~ 800 °C : 소스 (1년) 0.6°C, (2년) 0.9°C / 측정 (1년) 0.6°C, (2년) 0.9°C
• 800 ~ 1200 °C : 소스 (1년) 0.8°C, (2년) 1.2°C / 측정 (1년) 0.7°C, (2년) 1.0°C
• 1200 ~ 1800 °C : 소스 (1년) 1.1°C, (2년) 1.6°C / 측정 (1년) 0.9°C, (2년) 1.4°C
• 1800 ~ 2316 °C : 소스 (1년) 2.0°C, (2년) 3.0°C / 측정 (1년) 1.3°C, (2년) 2.0°C

L 유형

• -200 ~ -100 °C : 소스 (1년) 0.6°C, (2년) 0.9°C / 측정 (1년) 0.3°C, (2년) 0.4°C
• -100 ~ 800 °C : 소스 (1년) 0.3°C, (2년) 0.4°C / 측정 (1년) 0.2°C, (2년) 0.3°C
• 800 ~ 900 °C : 소스 (1년) 0.5°C, (2년) 0.8°C / 측정 (1년) 0.2°C, (2년) 0.3°C

U 유형

• -200 ~ 0 °C : 소스 (1년) 0.6°C, (2년) 0.9°C / 측정 (1년) 0.4°C, (2년) 0.6°C
• 0 ~ 600 °C : 소스 (1년) 0.3°C, (2년) 0.4°C / 측정 (1년) 0.3°C, (2년) 0.4°C

BP 유형

• 0 ~ 1000 °C : 소스 (1년) 1.0°C, (2년) 1.5°C / 측정 (1년) 0.4°C, (2년) 0.6°C
• 1000 ~ 2000 °C : 소스 (1년) 1.6°C, (2년) 2.4°C / 측정 (1년) 0.6°C, (2년) 0.9°C
• 2000 ~ 2500 °C : 소스 (1년) 2.0°C, (2년) 3.0°C / 측정 (1년) 0.8°C, (2년) 1.2°C

XK 유형

• -200 ~ 300 °C : 소스 (1년) 0.2°C, (2년) 0.3°C / 측정 (1년) 0.2°C, (2년) 0.5°C
• 300 ~ 800 °C : 소스 (1년) 0.4°C, (2년) 0.6°C / 측정 (1년) 0.3°C, (2년) 0.6°C

데이터 로그 기능

• 측정 기능: 전압, 전류, 저항, 주파수, 온도, 압력
• 판독 속도: 분당 1, 2, 5, 10, 20, 30 또는 60 판독값
• 최대 저장 크기: 8000개 판독값 (분당 30개 또는 60개 판독값의 경우 7980개)

램프 기능 (Ramp)

• 소싱 기능: 전압, 전류, 저항, 주파수, 온도
• 속도: 초당 4 스텝
• 트립 감지: 지속성 또는 전압 감지 (전류 소싱 중에는 지속성 감지 불가)

루프 전력 기능 (Loop Power)

• 전압: 26 V, 선택 가능
• 정확도: 10%, 22mA에서 최소 18 V
• 최대 전류: 합선 보호 차단 시 25mA
• 최대 입력 전압: 50V DC

스텝 기능 (Step)

• 소싱 기능: 전압, 전류, 저항, 주파수, 온도
• 수동 스텝: 화살표 버튼을 눌러 스텝 선택
• 오토 스텝: 기능, 시작 딜레이, 스텝값, 스텝당 시간, 반복 등 전부 프로그램 가능

환경적 사양

• 작동 온도: -10 °C ~ +50 °C
• 보관 온도: -20 °C ~ +60 °C
• 방진/방수: IP52 (IEC 529 충족)
• 작동 고도: 평균 해발 3000 m (9842 피트)

안전 사양 (기관 승인)

CAN/CSA C22.2 No 1010.1-92, ANSI/ISA S82.01-1994, UL3111 및 EN610-1:1993 준수

기계 및 일반 사양

• 크기: 136 x 245 x 63 mm (5.4 x 9.6 x 2.5 인치)
• 중량: 1.2 kg (2.7 파운드)
• 배터리: 내장 배터리팩(Li-ion) 7.2V, 4400mAh, 30Wh
• 배터리 수명: 일반 사용 시 8시간 이상
• 배터리 교체: 교정기를 여는 대신 개별 입구가 있어 도구 불필요

측면 포트 연결

• 압력 모듈 커넥터
• PC와의 연결을 위한 USB 커넥터
• 옵션 배터리 충전기 / 엘리미네이터 연결

데이터 저장 용량 및 사양 정보

• 데이터 저장 용량: 1주치 교정 절차 및 결과
• 90일 사양 정보: 750 시리즈의 표준 사양 간격은 1년과 2년입니다. 일반적인 90일 측정 및 소싱 정확도는 1년 "%/판독값" 또는 "%/출력"을 2로 나누어 추정할 수 있습니다. “%/전체 스케일”, “카운트” 또는 “ohms”으로 표현되는 하한 사양은 일정하게 유지됩니다.
