고성능 투인원 (2-in-1) 설계

• 디지털 절연 테스터와 True-RMS 디지털 멀티미터를 컴팩트한 휴대용 장치 하나로 통합

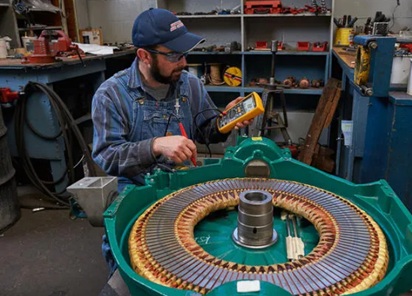

• 현장 문제 해결 및 예방적 유지보수 업무에 탁월한 다기능성 제공

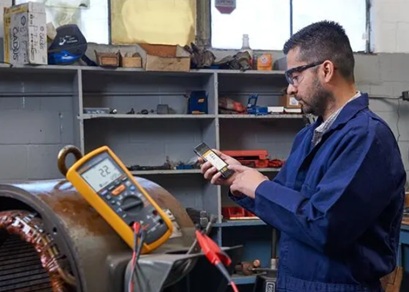

Fluke Connect® 전용 진단 기능

• TrendIt™ 그래프: PI/DAR 시간비 테스트로 습기 및 오염된 절연 문제 신속 파악
• 메모리 스토리지를 통한 수기 작성 대체: 수기 기록 오류 방지 및 장기 과거 기록 데이터 저장
• 앱 연동 온도 보정: 정확한 기준 수립 및 과거 기록 데이터와 정밀 비교 가능
• 자산 추이 분석 (Fluke Connect® Asset): 장기적인 저하 추세 식별 및 현장 실시간 의사결정 지원

절연 테스트 사양 및 PI/DAR

• 절연 테스트 범위: 0.01 MΩ ~ 2 GΩ
• 다양한 절연 테스트 전압: 50 V, 100 V, 250 V, 500 V, 1000 V
• PI (편광 지수) / DAR (유전 흡수율) 시간비 자동 테스트 기능 탑재

이중 안전 보호 및 VFD 필터

• 동작 회로 감지 기능: 30V 이상의 전압 감지 시 절연 테스트를 자동 중지하여 사용자 보호
• 자동 전압 방전: 측정 후 잔류 충전 전압을 자동으로 방전하여 안전 확보
• VFD 저역 통과 필터: 가변 주파수 드라이브(VFD) 모터 신호를 정확하게 측정

전기적 측정 기능

• AC/DC 전압, DC 밀리볼트(mV), AC/DC 밀리암페어(mA)
• 저항(Ω), 연속성(도통) 테스트
• 정전 용량(Capacitance), 다이오드 테스트, 주파수(Hz) 측정
• 온도 측정, 최소/최대(Min/Max)값 기록 기능

디스플레이, 전원 및 안전 규격

• 백라이트가 포함된 대형 디스플레이 적용
• 배터리 전원 절약을 위한 자동 전원 꺼짐(Auto Power-off) 기능
• 측정 카테고리: CAT III 1000 V / CAT IV 600 V 안전 등급

기본 구성품 및 악세서리

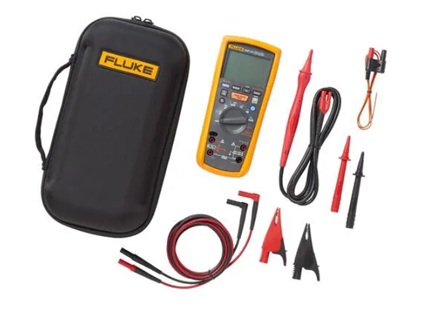

• 기본 제공 구성품: 원격 프로브, 테스트 리드, 앨리게이터 클립, K형 열전대, 견고한 유틸리티 하드 케이스
• 옵션 품목: 손을 사용하지 않고 편리하게 장착할 수 있는 Fluke TPAK 자석 미터 걸이

제품 보증 정보

• 기본 3년 표준 보증 제공
• 제품 구매 후 45일 이내 등록 시 5년으로 연장 보증

AC 전압 (AC Voltage)

• 600.0 mV: 분해능 0.1 mV | 정확도 ±(1%+3) [50~60Hz], ±(2%+3) [60~5000Hz]
• 6.000 V: 분해능 0.001 V | 정확도 ±(1%+3) [50~60Hz], ±(2%+3) [60~5000Hz]
• 60.00 V: 분해능 0.01 V | 정확도 ±(1%+3) [50~60Hz], ±(2%+3) [60~5000Hz]
• 600.0 V: 분해능 0.1 V | 정확도 ±(1%+3) [50~60Hz], ±(2%+3) [60~5000Hz, 1kHz 대역폭]
• 1000 V: 분해능 1 V | 정확도 ±(2%+3) [50~60Hz], ±(2%+3) [60~5000Hz, 1kHz 대역폭]

저역 통과 필터 전압 (Low-Pass Filter Voltage)

• 범위: 600.0 mV / 6.000 V / 60.00 V / 600.0 V / 1000 V
• 정확도 (50Hz ~ 60Hz): 600mV~600V: ±(1%+3) / 1000V: ±(2%+3)
• 정확도 (60Hz ~ 400Hz): +(2%+3), -(6%-3)

DC 전압 & DC 밀리볼트

• DC 전압 범위: 6.000 V (0.001V) / 60.00 V (0.01V) / 600.0 V (0.1V) / 1000 V (1V)
• DC 전압 정확도: ±(0.09% + 2)
• DC 밀리볼트: 600.0 mV (분해능 0.1 mV) | 정확도 ±(0.1% + 1)
• 임피던스 & 제거비: 입력 임피던스 10 MΩ (공칭), NMRR >60 dB (@ 50/60Hz), CMRR >120 dB (@ DC, 50/60Hz)

AC / DC 전류 (Current)

• AC 전류 (45Hz ~ 1000Hz): 60 mA (0.01mA), 400 mA (0.1mA) | 정확도 ±(1.5% + 2) [1kHz 대역폭]
• DC 전류: 60 mA (0.01mA), 400 mA (0.1mA) | 정확도 ±(0.2% + 2)
• 부하 전압 / 과부하: 전형적 2 mV/mA | 600 mA에서 최대 2분 과부하 보호
• 퓨즈 보호: 0.44 A, 1000 V, IR 10 kA

저항 (Ohms) 및 다이오드 / 연속성

• 저항 측정: 600.0 Ω ~ 6.000 MΩ ±(0.9% + 2) / 50.0 MΩ ±(1.5% + 3)
• 저항 보호/상태: 과부하 보호 1000V rms/dc, 개방 회로 시험 전압 <8.0V dc, 단락 전류 <1.1mA
• 다이오드 테스트: 전압 강하 표시 (0.6V @ 1.0mA 공칭 전류) | 정확도 ±(2% + 3)
• 연속성 테스트: 25 Ω 미만 시 연속 신호음 (100 Ω 이상 꺼짐), 응답 시간 >1 ms

주파수, 정전 용량 & 온도

• 주파수: 99.99 Hz / 999.9 Hz / 9.999 kHz / 99.99 kHz | 정확도 ±(0.1% + 1)
• 정전 용량: 1000 nF, 10.00 μF ±(1.2% + 2) / 100.0 μF, 9999 μF ±(1.2% ±90 카운트)
• 온도 측정: -40 °C ~ 537 °C (±1% + 10 카운트) / -40 °F ~ 998 °F (±1% + 18 카운트)

기본 절연 사양

• 측정 범위: 0.01 MΩ ~ 2 GΩ
• 테스트 전압: 50V, 100V, 250V, 500V, 1000V (전압 정확도 +20%, -0%)
• 단락 시험 전류: 1 mA 공칭
• 자동 방전: 방전 시간 <0.5초 (C = 1 μF 이하)
• 동작 회로 감지: 테스트 시작 전 단자 전압 > 30V 감지 시 테스트 금지

전압별 상세 측정 범위 & 정확도

• 50 V: 0.01~6.00 MΩ (0.01MΩ) / 6.0~50.0 MΩ (0.1MΩ) → 정확도 ±(3% + 5)
• 100 V: 0.01~6.00 MΩ (0.01MΩ) / 6.0~60.0 MΩ (0.1MΩ) / 60~100 MΩ (1MΩ) → 정확도 ±(3% + 5)
• 250 V: 0.1~60.0 MΩ (0.1MΩ) / 60~250 MΩ (1MΩ) → 정확도 ±(1.5% + 5)
• 500 V: 0.1~60.0 MΩ (0.1MΩ) / 60~500 MΩ (1MΩ) → 정확도 ±(1.5% + 5)
• 1000 V: 0.1~60.0 MΩ (0.1MΩ) / 60~600 MΩ (1MΩ) → 정확도 ±(1.5% + 5)
• 1000 V 고저항: 0.6~2.0 GΩ (100MΩ) → 정확도 ±(10% + 3)

환경 사양 & 진동

• 작동 온도: -20 °C ~ 55 °C / 보관 온도: -40 °C ~ 60 °C
• 상대 습도: 0%~95% (10°C~30°C) / 0%~75% (30°C~40°C) / 0%~40% (40°C~55°C)
• 작동 고도: 2,000 m (보관 시 12,000 m)
• 진동: 무작위, 2g, 5-500 Hz (MIL-PRF-28800F Class 2)

안전 규격 & RF 무선 통신

• 안전 등급: IEC 61010-1 (공해 지수 2), IEC 61010-2-033, CAT IV 600 V / CAT III 1000 V
• 방수/방진: IEC 60529: IP40 (비작동 시)
• 무선 통신: 2.4 GHz ISM 대역 (FCC: T68-FBLE, IC: 6627A-FBLE 인증)
• 전자기 적합성 (EMC): IEC 61326-1, KCC Class A (산업용 방송통신기자재)

외형, 배터리 및 전원 사양

• 크기: 5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in)
• 무게: 550 g (1.2 lb)
• 배터리: AA 배터리 4개 (IEC LR6)
• 배터리 수명: 미터 일반 사용 시 1000시간 / 절연 테스트 최소 1000회 (1000V @ 1MΩ, 5초 On / 25초 Off 표준 조건)
