Fluke T6-1000 PRO - 제품 개요 및 핵심 기술

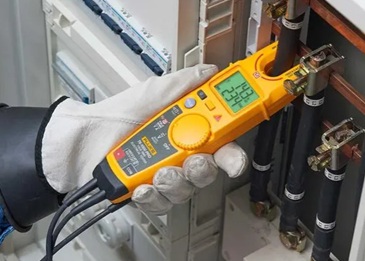

비접촉 FieldSense™ 기술
• 테스트 리드를 활성 전압에 직접 접촉하지 않고 개방 포크를 통해 측정
• AC 전압, AC 전류, 주파수를 전기적 접촉 없이 안전하게 측정
• 장갑을 착용한 상태에서도 편리하게 작업 수행
• AC 전압, AC 전류, 주파수를 전기적 접촉 없이 안전하게 측정
• 장갑을 착용한 상태에서도 편리하게 작업 수행

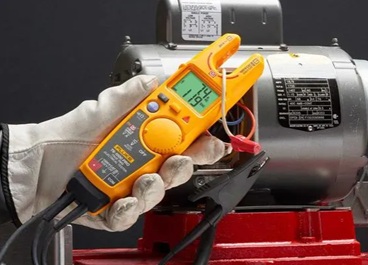

한 화면 전압·전류 동시 표시
• 포함된 중부하용 악어 클립으로 검은색 리드를 접지에 연결 후 와이어를 개방 포크에 밀어넣어 전압/전류 동시 확인
• 모터, 펌프 등 장비 문제 해결 시 측정 시간을 획기적으로 절약
• 모터, 펌프 등 장비 문제 해결 시 측정 시간을 획기적으로 절약
Fluke T6-1000 PRO - 주요 혁신 기능

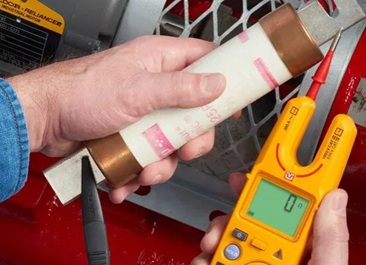

시각적 연속성™ (Visual Continuity)
• 연속성 확인 시 알림음과 함께 화면이 자동으로 녹색으로 전환
• 소음이 큰 현장, 청력 보호구 착용 환경, 어두운 장소에서 명확한 식별 가능
• 소음이 큰 현장, 청력 보호구 착용 환경, 어두운 장소에서 명확한 식별 가능
True-RMS 지원
• 변형되거나 복잡한 신호 파형 측정 시에도 정확한 전압 및 전류 측정값 제공
Fluke T6-1000 PRO - 상세 측정 사양 및 규격
전기적 측정 범위
• 전압 측정: 1 V ~ 1000 V AC 또는 DC
• 전류 측정: 0.1 A ~ 200 A AC
• 저항 측정: 1 Ω ~ 100 kΩ
• 주파수 측정: 45 Hz ~ 66 Hz (개방형 포크를 통해 측정)
• 전류 측정: 0.1 A ~ 200 A AC
• 저항 측정: 1 Ω ~ 100 kΩ
• 주파수 측정: 45 Hz ~ 66 Hz (개방형 포크를 통해 측정)
포크 집게 용량
• 최대 AWG 4/0 (120mm², 17.8mm 측정집게 입구) 전선까지 대부분 측정 가능
Fluke T6-1000 PRO - 편의 기능 및 품질 보증
디스플레이 및 버튼
• 시인성이 우수한 백라이트 디스플레이
• 화면 수치를 임시 고정하는 HOLD 버튼 제공
• 화면 수치를 임시 고정하는 HOLD 버튼 제공
악세서리 및 옵션
• 기본 제공: 중부하용 악어 클립
• 옵션 품목: 양손 자유로운 작업을 위한 Fluke TPAK 자석 미터 걸이
• 옵션 품목: 양손 자유로운 작업을 위한 Fluke TPAK 자석 미터 걸이
제품 보증 정보
• 기본 2년 표준 품질 보증 제공
• 제품 구매 후 45일 이내 등록 시 4년으로 연장 보증
• 제품 구매 후 45일 이내 등록 시 4년으로 연장 보증
Fluke T6-1000 PRO - 전기적 측정 사양
FieldSense™ 측정 사양 (리드 불필요)
• AC 전압: 범위 1,000 V (16V~1000V 지정) | 분해능 1 V | 정확도 ±(3% + 3카운트) [45Hz~66Hz]
• AC 전류: 범위 200.0 A | 분해능 0.1 A | 정확도 ±(3% + 3카운트) [45Hz~66Hz]
• 주파수 (Hz): 범위 45 Hz ~ 66 Hz | 분해능 1 Hz | 정확도 ±(1% + 2카운트)
• AC 전류: 범위 200.0 A | 분해능 0.1 A | 정확도 ±(3% + 3카운트) [45Hz~66Hz]
• 주파수 (Hz): 범위 45 Hz ~ 66 Hz | 분해능 1 Hz | 정확도 ±(1% + 2카운트)
일반 전압 & 저항 측정 (리드 필요)
• AC 전압: 범위 1,000 V | 분해능 1 V | 정확도 ±(1.5% + 2카운트) [45Hz~66Hz]
• DC 전압: 범위 1,000 V | 분해능 1 V | 정확도 ±(1% + 2카운트)
• 저항 (모든 범위 정확도 ±(1% + 2카운트)):
- 2000 Ω 범위 (분해능 1 Ω)
- 20.00 kΩ 범위 (분해능 0.01 kΩ)
- 100.0 kΩ 범위 (분해능 0.1 kΩ)
• DC 전압: 범위 1,000 V | 분해능 1 V | 정확도 ±(1% + 2카운트)
• 저항 (모든 범위 정확도 ±(1% + 2카운트)):
- 2000 Ω 범위 (분해능 1 Ω)
- 20.00 kΩ 범위 (분해능 0.01 kΩ)
- 100.0 kΩ 범위 (분해능 0.1 kΩ)
정확도 조건 & 온도 계수
• 기준 조건: 보정 후 1년 동안 18°C ~ 28°C (최대 상대 습도 90%) 기준 지정
• AC 변환: AC 커플링 및 RMS 응답 사용
• 온도 계수: 0.1 x (지정된 정확도) / °C (<18°C 또는 >28°C)
• AC 변환: AC 커플링 및 RMS 응답 사용
• 온도 계수: 0.1 x (지정된 정확도) / °C (<18°C 또는 >28°C)
Fluke T6-1000 PRO - 일반, 환경 및 전원 사양
외형 규격 & 전원
• 크기 & 무게: 61 mm x 259 mm x 43 mm | 0.35 kg (0.78 lb)
• 포크 입구: 17.8 mm (0.7”)
• 배터리 유형: AA (IEC LR6) 2개
• 배터리 수명: 360시간 지속 (FieldSense 사용 시 일반 200시간)
• 보정 주기: 1년
• 포크 입구: 17.8 mm (0.7”)
• 배터리 유형: AA (IEC LR6) 2개
• 배터리 수명: 360시간 지속 (FieldSense 사용 시 일반 200시간)
• 보정 주기: 1년
작동 환경 & 습도/고도
• 온도: 작동 -10°C ~ +50°C | 보관 -30°C ~ +60°C
• 고도: 작동 2,000 m (6,562피트) | 보관 10,000 m (32,808피트)
• 상대 습도:
- 0% ~ 90% (5°C ~ 30°C)
- 0% ~ 75% (30°C ~ 40°C)
- 0% ~ 45% (40°C ~ 50°C)
• 고도: 작동 2,000 m (6,562피트) | 보관 10,000 m (32,808피트)
• 상대 습도:
- 0% ~ 90% (5°C ~ 30°C)
- 0% ~ 75% (30°C ~ 40°C)
- 0% ~ 45% (40°C ~ 50°C)
Fluke T6-1000 PRO - 안전 규격 및 인증
안전 및 과전압 등급
• 일반 안전: IEC 61010-1 (공해 지수 2)
• 측정 등급: IEC 61010-2-032 (CAT IV 600V / CAT III 1,000V)
• 측정 등급: IEC 61010-2-032 (CAT IV 600V / CAT III 1,000V)
전자기 호환성 (EMC)
• IEC/EN 61326-1: 휴대용 장비 기준 준수
구성 내용:
부착된 테스트 리드(탈부착 가능한 4mm 프로브 캡 포함)
검은색 AC285 SureGrip™ 앨리게이터 클립
H-T6 홀스터
사용자 설명서
-
T6-1000 PRO 데이터 시트
